"ВИЗНАЧЕННЯ ЗАЛИШКОВИХ ВНУТРІШНІХ НАПРУЖЕНЬ"
Стислий опис і ескіз установки (аркуш розміром 120 240).

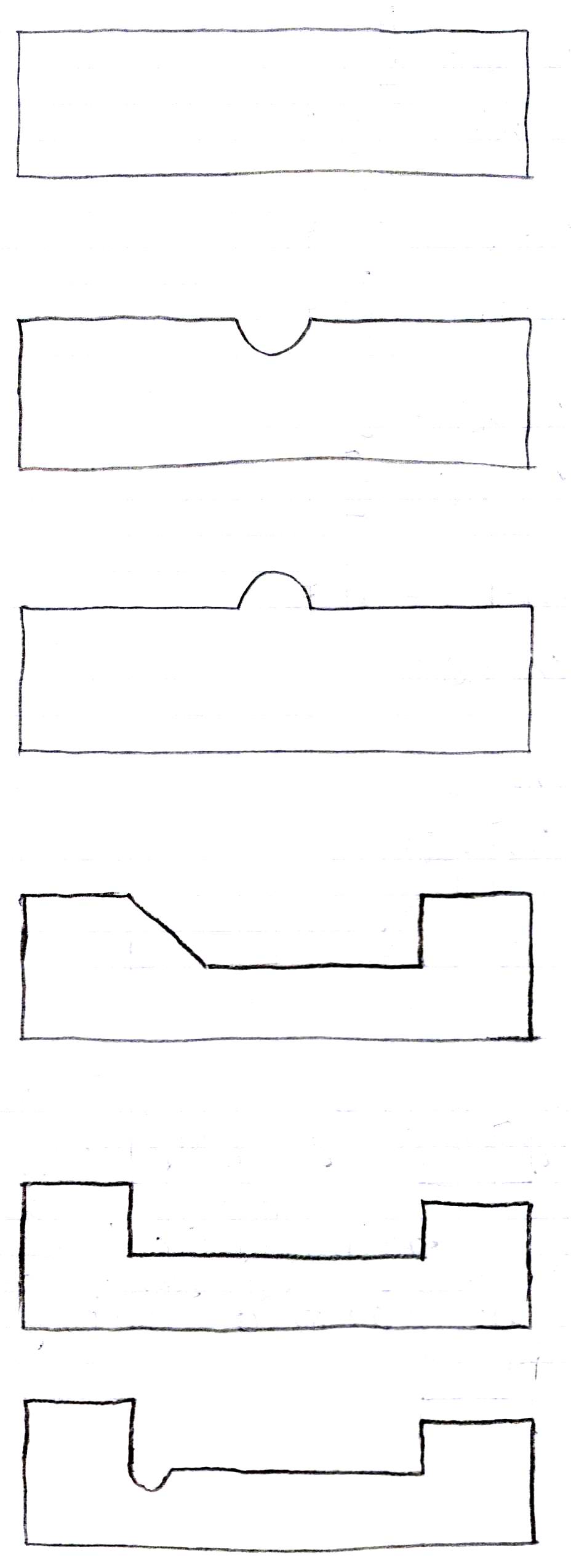

Виконати спостереження за напруженими зразками та схематично замалювати інтерференційну картину фарбування поля зору кожного з них.
Зразок №1
Зразок №2
Зразок №3
Зразок №4
Зразок №5
Зразок №6
За отриманим кольором, що відповідає найбільшій різниці хода, знайти величину (п1-п2) за формулою:
(п1-п2)
=
,
де п1, п2 – показники заломлення скла для звичайного і незвичайного променів;
Г – оптична різниця хода, Н м, яка визначається за таблицею відповідно до отриманого кольору;
L – товщина зразка, см, вимірюється штангенциркулем.
Зразок: №1 (п1-п2) =
(п1-п2) =
Зразок: №2 (п1-п2) =
(п1-п2) =
Зразок: №3 (п1-п2) =
(п1-п2) =
Зразок: №4 (п1-п2) =
(п1-п2) =
Зразок: №5 ((п1-п2) =
(п1-п2) =
Зразок: №6 (п1-п2) =
(п1-п2) =
Таким чином, чим більша різниця (n1-n2), тим більші залишкові внутрішні напруження в зразкові.
Зробити висновки з роботи, вказавши особливості розподілу внутрішніх напружень, їх величину у різних місцях, охарактеризувати вплив концентраторів напружень. Відповісти на питання.
