Міністерство освіти і науки України
Полтавський національний технічний університет імені Юрія Кондратюка
ЖУРНАЛ
до виконання лабораторних робіт із курсу

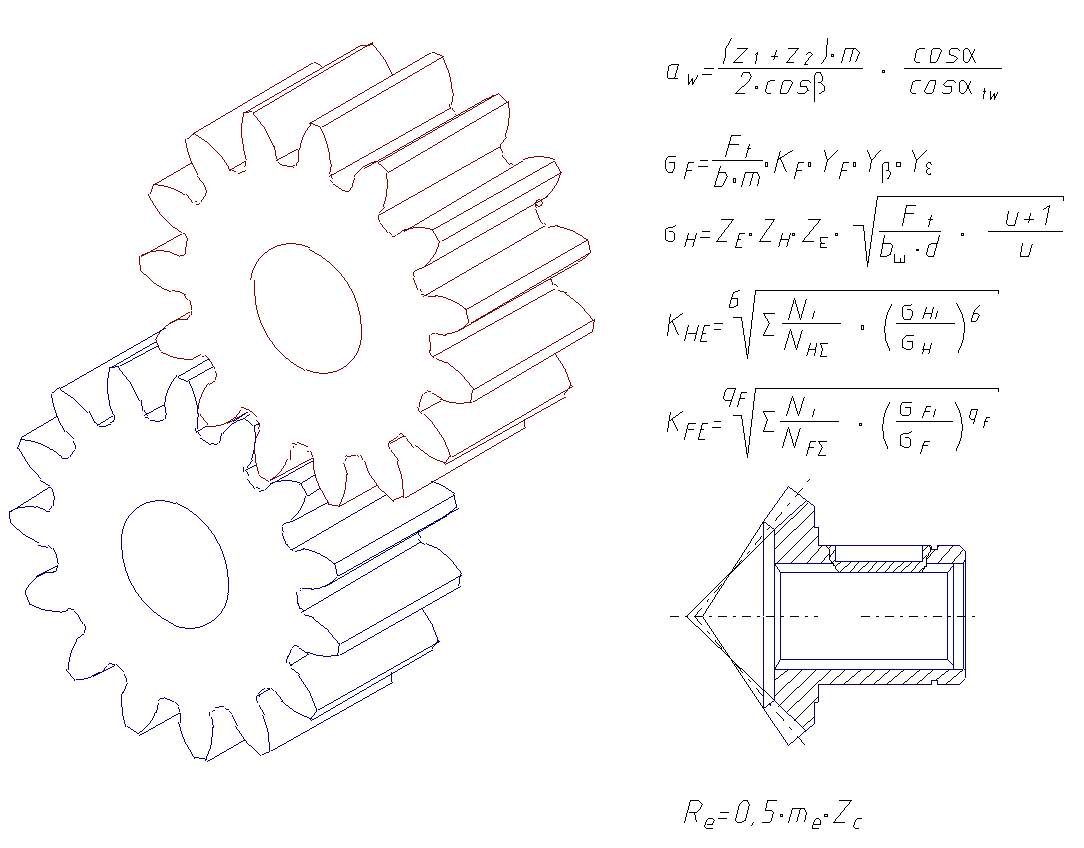

“Деталі машин”
д
ля
студентів механічних спеціальностей
МБ, МА, МН, МТ
ПолтНТУ 2003
1. Звіт про лабораторну роботу
“ЦИЛІНДРИЧНІ ЗУБЧАСТІ РЕДУКТОРИ”
Стислий опис і ескіз редуктора циліндричного (аркуш розміром 120x240).
Виконати необхідні виміри, підрахунки і записати їх у табл. 1.1-1.3.
Таблиця 1.1 – Приєднувальні і установлювальні розміри
№ п/п |
Обумовлені параметри |
Позначення |
Значення обумовлених параметрів |
Позиція на рис. 1.1 |
1 |
Діаметр вхідного кінця вала, мм |
dвх |
|
1 |
|
Довжина вхідного кінця вала, мм |
lвх |
|
|
|
Розмір шпонки вхідного вала, мм |
l b h |
|
|
2 |
Діаметр вихідного кінця вала, мм |
dвих |
|
2 |
|
Довжина вихідного кінця вала, мм |
lвих |
|
|
|
Розмір шпонок вихідного вала, мм |
l b h |
|
|
3 |
Розміри опорних лап, мм |
|
|
3 |
|
довжина |
lл |
|
|
|
ширина |
bл |
|
|
|
товщина |
hл |
|
|
4 |
Кількість отворів під фундаментні болти |
n ф.б |
|
4 |
|
Діаметр отворів під фундаментні болти, мм |
d ф.б |
|
|
|
Відстань між осями отворів під фундаментні болти, мм |
|
|
|
|
довжина |
l ф.б |
|
|
|
ширина |
b ф.б |
|
|
5 |
Розміри такелажних вузлів, мм |
D |
|
5 |
Таблиця 1.2 – Характеристика передач досліджуваного редуктора
№ п/п |
Обумовлені параметри |
Позначення, розрахункові формули і рекомендовані співвідношення |
Значення обумовлених параметрів |
|
Виміряне |
Розрахункове |
|||
1 |
2 |
3 |
4 |
5 |
1 |
Передаточне відношення: |
|
|
|
|
– швидкохідного ступеня |
u1 = z2 / z1 |
z2= , z1= |
|
|
– тихохідного ступеня |
u2 = z4 / z3 |
z4= , z3= |
|
|
– загальне редуктора |
u = u1 * u2 |
– |
|
2 |
Ширина вінців зубчастих коліс, мм: |
|
– |
|
|
– швидкохідного ступеня |
b1, b2 |
– |
|
|
– тихохідного ступеня |
b3, b4 |
– |
|
3 |
Міжосьова відстань, мм: |
|
– |
|
|
– швидкохідного ступеня (станд.) |
аш |
– |
|
|
– тихохідного ступеня (станд.) |
а т |
– |
|
4 |
Коефіцієнт ширини зубчастих коліс аш = в2 / а (станд.) |
аш = в2 / аш ат = в2 / ат |
– |
|
5 |
Модуль окружний зубчастих коліс, мм (станд.) |
mtш=2aш / (z1+z2) mtm=2aт / (z3+z4) |
– |
|
6 |
Кут нахилу зубців, o (6-14o) |
|
– |
|
7 |
Модуль нормальний зубчастих коліс, мм |
mnш= mtш соs mnт= mtт соs |
– |
|
Продовження таблиці 1.2
1 |
2 |
3 |
4 |
5 |
8 |
Діаметри ділильних кіл зубчастих коліс, мм |
d1 = mt1 z; d2 = mt2 z; d3 = mt3 z; d4 = mt4 z |
– – – – |
|
9 |
Діаметри виступів зубчастих коліс, мм |
da1 = d1 + 2 mn1 da2 = d2 + 2 mn2 da3 = d3 + 2 mn3 da4 = d4 + 2 mn4 |
– – – – |
|
10 |
Діаметри западин, мм |
df1 = d1 - 2,5mn1; df2 = d2 - 2,5mn2; df3 = d3 - 2,5mn3; df4 = d4 - 2,5mn4; |
– – – – |
|
Таблиця 1.3. – Характеристика окремих деталей і елементів редуктора
№ п/п |
Параметри |
Розрахункові формули і рекомендовані співвідношення |
Значення параметрів |
Позиція на рис. 1.1 |
|
Виміряні |
Розрахункові |
||||
1 |
Товщина стінки корпуса редуктора, мм |
=0,025 ат +3 8 |
|
|
6 |
2 |
Товщина стінки кришки редуктора, мм |
1 =0,02 ат +3 8 |
|
|
7 |
3 |
Товщина верхнього фланця корпуса, мм |
hк = 1,5 |
|
|
8 |
4 |
Товщина фланця кришки, мм |
hф = 1,51 |
|
|
9 |
5 |
Ширина верхнього фланця корпуса, мм |
bкр = 2,7d |
|
|
|
6 |
Ширина фланця кришки, мм |
bк = bкр |
|
|
|
7 |
Товщина ребер кришки і корпуса, мм |
k =0,925 |
|
|
10, 11 |
8 |
Діаметр фундаментних болтів, мм |
d1 = 0,033 ат +12 |
|
|
4 |
9 |
Діаметри болтів, мм: – біля підшипників – з’єднуючі кришку з корпусом – які кріплять оглядову кришку – які кріплять кришки підшипників |
d2 = 0,725 d1 d3 = 0,55 d1 d4 = 0,35 d1 d5 = М8…М12 |
|
|
12 13 14 15 |
10 |
Діаметр штифтів, мм |
Dш = 0,35 1 |
|
|
16 |
11 |
Відстань між внутрішніми поверхнями стінок і зовнішніми сторонами коліс, мм |
l =1,25 |
|
|
|
12 |
Відстань між дном корпуса і зовнішнім діаметром колеса, мм |
H = 7,5 mn |
|
|
|
3. Зробити розрахунок для лабораторного зразка редуктора:
Кст
= m1
/ m
100 =
Ку = m 2 / m 100 =
Кст – коефіцієнт стандартизації;
Ку – коефіцієнт уніфікації;
m1, m2 – число найменувань відповідно стандартних виробів, уніфікованих (повторюваних) деталей;
m – загальне число найменувань деталей.
4. Визначити приблизну масу редуктора
G = 0,25 L B H =
де – щільність, = 8 т/м (г/см)
5. Висновки з роботи та відповіді на запитання.
