Протокол измерений к лабораторной работе № 11 «Исследование линейной электрической цепи несинусоидального периодического тока»

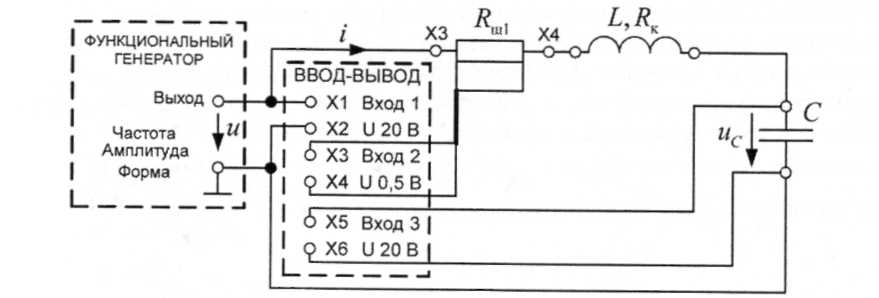

Рисунок 1П – Схема электрической цепи
Параметры элементов цепи: С = ____ мкФ; L =___ мГн; Rk=___ Ом,
Амплитуда несинусоидального напряжения: Um = 7 В.
Амплитуды гармоник напряжения:
Um(1)
=
=_____B;
Um(3)
=
=____
B;
Um(5)=
=_____
В.
Таблица 1 П
Резльтаты измерений
Эксперимент |
Um, В |
I, мА |
UC, В |
Р, Вт |
φ, град |
Опыт 1 |
|||||
Несинусоидальное напряжение u(t) |
|
|
|
-- |
|
Опыт 2 |
|||||
Синусоидальное напряжение и(1) |
|
|
|
|
|
Синусоидальное напряжение u(3) |
|
|
|
|
|
Синусоидальное напряжение u(5) |
|
|
|
|
|
По данным опыта 2:
ток I=
А;
напряжение UC
=
мощность P=P(1) +P(3)+P(5)= Вт.
Работу выполнил: ____________________________________
Работу проверил: ____________________________________
Содержание отчета
1. Нарисовать схему замещения электрической цепи. Перенести данные из протокола наблюдений.
2. Рассчитать коэффициенты искажения k uc1, k ucU и коэффициент мощности.
3. По данным опыта 2 записать мгновенные значения ВХОДного напряжения, тока и напряжения на конденсаторе как суммы первой и высших гармоник.
4. Рассчитать методом наложения мгновенные и действующие значения тока и напряжения на конденсаторе, а также активную мощность. Расчет выполнить в комплексной форме для 1-й и 3-й гармоник. Результаты расчета представить в таблице и сравнить с экспериментом.
5. Нарисовать зависимости i(t)=im(t)+im(t) и uС(t)=uС1(t)+uc(3)(t). На этом же рисунке показать экспериментальные зависимости i(t) и иС (t).
4 Контрольные вопросы
1 В каких случаях возникают несинусоидальные токи и напряжения в электрических цепях?
2 Какой метод используется для расчета гармонических составляющих?
3 Как определяются активная, реактивная и полная мощность электрической цепи периодического несинусоидального тока?
4 Как определяется коэффициент мощности в цепи несинусоидального тока?
5 Какими коэффициентами характеризуется степень отличия несинусоидальной кривой от синусоиды?
Список использованной литературы
1. Бессонов Л.А. Теоретические основы электротехники. - М.: Высшая школа, 2001.
2. Сборник задач по теоретическим основам электротехники. Под редакцией Л.А. Бессонова. - М.: Высшая школа, 2001.
3. Атабеков Г.И. Теоретические основы электротехники. - М.: Высшая школа, 2000.
4. Борисов Ю.М., Липатов Д.Н., Зорин Ю.Н. Электротехника. - М.: Энергоатомиздат,2001.
5. Шебес М.Р. Сборник упражнений и задач по теоретическим основам электротехники. - М.: Высшая школа, 2002.
6. Nicolas P. Cheremisinoff - Electrotechnology: Industrial and Environmental Applications, William Andrew; (January 14, 2001), ISBN-13: 978-0815514022
7. C.H. Laycock - Applied Electrotechnology for Engineers, Macmillan (September 2006), ISBN-13: 978-0333193785
