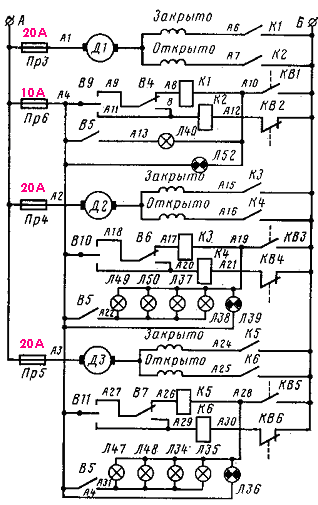

Электрическая схема управления дверями троллейбуса ЗиУ-9

П6 (10А) – управление дверьми салона

В9, В10, В11 – привод дверей

В4; В6; В7 – аварийные выключатели дверей (торец дверей)

В5 – освещение подножек.

П3 ; П4 ; П5 (20А) двигатели привода створок дверей (под кожухом над дверью).

Расположение предохранителей низковольтных цепей

П12 П11 П10 П1 П6 П13 Пл-7

П7

П12 (20А) – подсветка приборов, указатель поворотов,

габариты и софиты.

П11 (20А) – свет фар (под левой ногой переключатель света

фар В3).

П10 (10А) – двигатель вентилятора кабины и катушки

контактора печи кабины, цепи освещения

кабины, цепи звонковой сигнализации.

П1 (20А) – цепи управления

П6 (10А) – управление дверьми салона.

П13 (2А) – датчик спидометра

Пл-7 (40А) – освещение салона

П7 (100А) – аккумуляторная батарея

П3 ; П4 ; П5 (20А) двигатели привода створок

дверей (под кожухом над дверью).

Расположение предохранителей высоковольтных вспомогательных цепей

ПП 6 (35А) - общий предохранитель вспомогательных цепей

ПП1 (10А) — цепи вспомогательного двигателя

ПП 2 (10А) — цепи мотора компрессора

ПП З (10А) - электропечи обогрева кабины

ПП 5 (20А) — цепи электропечи обогрева салона
