5.1. Визначення глибини закладання ростверку
5.1.1. З умов промерзання груну.
, де
1,1 - коефіціент, що враховує вплив теплового режиму споруди,
нормативна глибина сезонного промерзання грунту,
0,868 м, де
для пилуватих пісків,
Мt = -9,6°C – сумарне значення абсолютних середньомісачних негативних температур за зиму для м. Кривий Ріг,
.
5.1.2. З конструктивних умов.
,
де
відмітка низу колони;
Висновок: приймаємо з конструктивних умов .
5.2. Визначення довжини палі
Паля призматична забивна, перерізом 300х300м. Приймаємо довжину палі 8м. Тоді розрахункова довжина палі:
.
5.3. Визначення несучої здатності одиночної палі

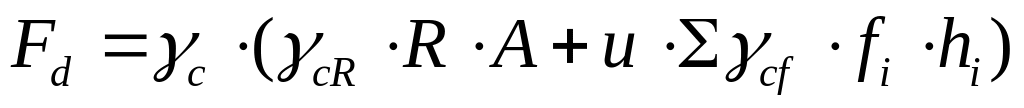

де γс – коефіцієнт умов роботи палі в грунті, що приймають γс=1.
R – розрахунковий опір під нижнім кінцем палі, кПа, приймаємо за табл. Н.2.1. Для всих видів забивних паль, що спираються на дрібні піски, R=2316 кПа;
A – площа спирання палі на грунт, м2;
периметр
палі, м;
коефіцієнти умов
роботи грунту відповідно під нижнім
кінцем і на бічній поверхні палі,
приймаємо за табл Н.2.3, при зануренні
паль механічним способом,
;
товщина і-го шару
, дотичного з бічною поверхнею палі, м.
розрахунковий
опір і-го шару грунту основи на бічній
поверхні палі, кПа, що визначаємо
залежно від середньої глибини розташування
шару грунту за табл.Н.2.2,
-

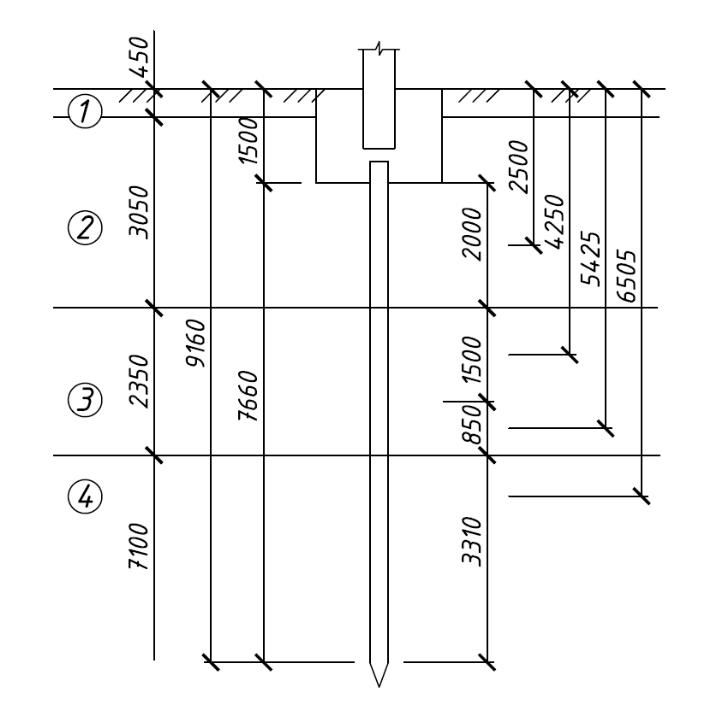

Товщина шару грунту, hi, м
Глибина роштушування шару, Ні, м
Розрахунковий опір, fi, кПа
2
2,5
23
1,5
4,25
16,25
0,85
5,425
17,425
3,31
7,505
43,505
Отже, несуча здатність палі:
5.4. Визначення кількості паль у ростверку
1) Розрахункове допустиме навантаження на палю, кН(8.5.2.2):
де Fd – несуча здатність палі.
γк – коефіцієнт надійності, γк=1,4 – так як несуча здатність палі виконана за розрахунком(8.5.2.25).
Орієнтована кількість паль у ростверку становить:
де
–
розрахункове навантаження на фундамент.
kм – коефіцієнт, що враховує позацентрове завантаження фундаменту (за позацентрового навантаження kм=1,2).
Мінімально
припустима відстань між палями:
Розміри ростверку в плані становлять:
,
де
- кількіть паль у
ряду;
- сторона палі, м;

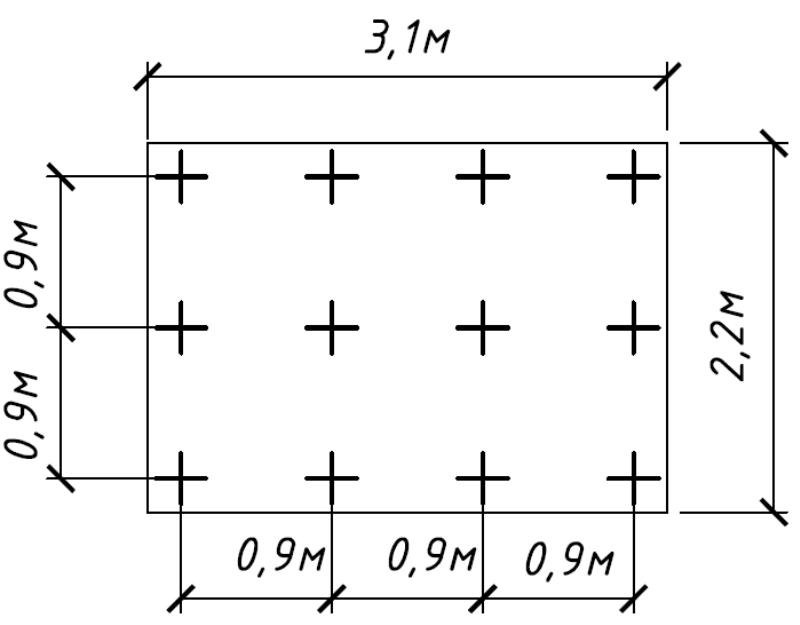

Розмір ростверку в плані конструктивно приймаємо – 2,2м х 3,1м.
Перевірка фактичного розрахункового навантаження на палю.

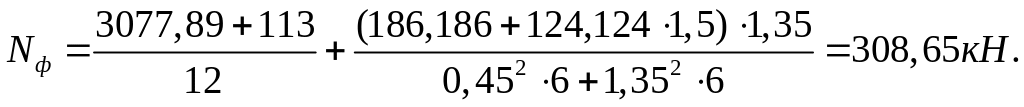

Розрахунок виконуємо за формулою:
, де
- вага
ростверку, кН;
My – момент відносно головної центральної осі у у плані ростверка, кНм;
n – число паль у ростверку;
- сума
відстаней від головної осі оУ до осі
кожного фундаменту, м;
- відстань
від головної осі до осі максимально
віддаленого фундаменту.

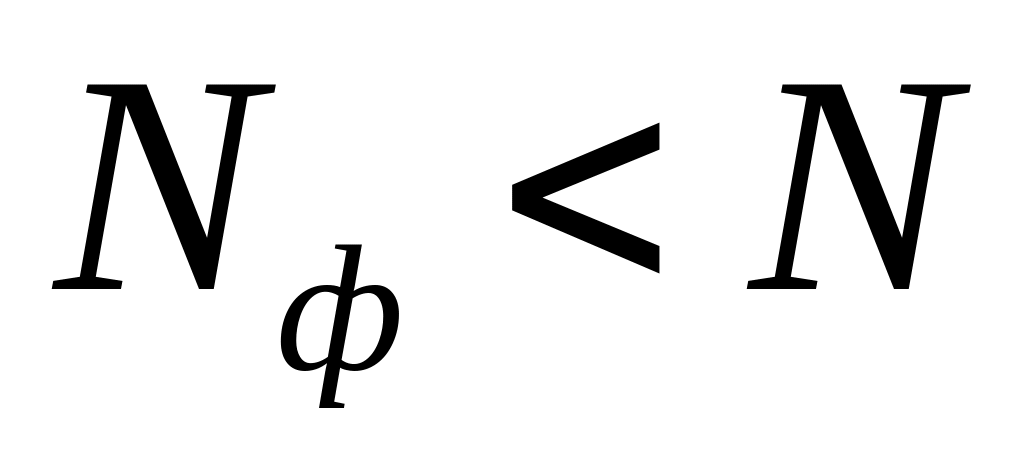

За І
граничним станом умова виконується:
.
