2. Збір навантаження на перерізи
Переріз 1-1
-
№
Вид навантаження
Нормативне значення
q, кН
Коеф. надійності γf
Nроз, кН
Nекс кН
Постійне навантаження
1
Покриття
qн=q*Aпер=2,8 *108
302,4
1,2
362,88
302,4
2
Балка стропильна
qн=q*n=91*2
182
1,2
218,4
182
3
Балка підстропильна
qн=q *n=126*1
126
1,2
151,2
126
4
Колона середня
qн=q *n=140*1
140
1,2
168
140
5
Підкранова балка(12м)
qн=q*n=107*2
214
1,2
256,8
214
∑тимч
1157,28
964,4
Тимчасове навантаження
1
Снігове навантаження
qексп S0*0,49=1110*0,49
qрозр S0*1,04=1110*1,04
1,154
0,544
1,04
0,49
58,75
124,63
2
Тиск коліс крана
1692,6
1,1
1861,86
1692,6
∑пост
1920,61
1817,23
∑
3077,89
2781,63
Переріз 2-2
-
№
Вид навантаження
Нормативне значення q, кН
Коеф. надійності γf
Nроз, кН
Nекс, кН
Постійне навантаження
1
Покриття
qн=q*Aпер=2,8 *54
151,2
1,2
181,44
151,2
2
Балка стропильна
qн=q*n=91*0,5
45,5
1,2
54,6
45,5
3
Колона крайня
qн=q *n=120*1
120
1,2
144
120
4
Підкранова балка(6м)
qн=q*n=51*2
102
1,2
122,4
102
5
Стінова панель
qн=q*Aст=2,5*42
10,5
1,2
12,6
10,5
6
Віконні блоки
qн= q *Aвікон =0,6*19,2
11,52
1,1
12,672
11,52
7
Фундаментна балка
qн=q *n=20*1
20
1,2
24
20
∑тимч
440,72
525,7
440,72
Тимчасове навантаження
1
Снігове навантаження
qексп S0*0,49=1110*0,49
qрозр S0*1,04=1110*1,04
0,544
1,154
0,49
1,04
62,32
29,38
2
Тиск коліс крана
686,4
1,1
755,04
686,4
∑пост
817,36
715,78
∑
1343,06
1120,5
1-1: А = Апер = (3+3)*(9+9) = 108 м2;
2-2: Авік =3,2*6=19,2 м2;
Аст = 10,2*6-3,2*6 = 42 м2;
Апер = 6*9=54 м2;
А = 42+54 = 96 м2;

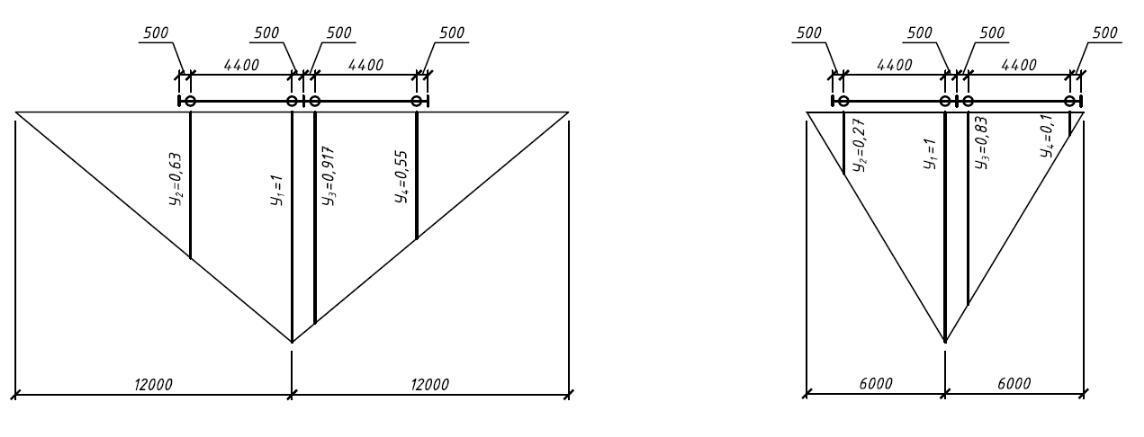

Тиск коліс крана
1-1 2-2
Зусилля,що виникають від дії кранового навантаження
№ |
Зусилля |
Переріз |
|||
1-1 |
2-2 |
||||
Розрах. |
Експл. |
Розрах. |
Експл. |
||
1 |
N |
1861,86 |
1692,6 |
755,04 |
686,4 |
2 |
Q |
124,124 |
112,84 |
50,336 |
45,76 |
3 |
M |
186,186 |
169,26 |
75,504 |
68,64 |
3. Призначення трьох конкурентно-спроможних варіантів фундаментів.
1) Фундаменти мілкого закладання на природнійоснові;
2) Фундаменти на забивних призматичних палях;
3) Фундаменти на забивних пірамідальних палях.
4. Проектування фундаментів мілкого закладання на природній основі для перерізу 1-1.
4.1. Вибір глибини закладання фундаменту:
4.1.1. З геологічних умов.
,
де
- слабкий шар.

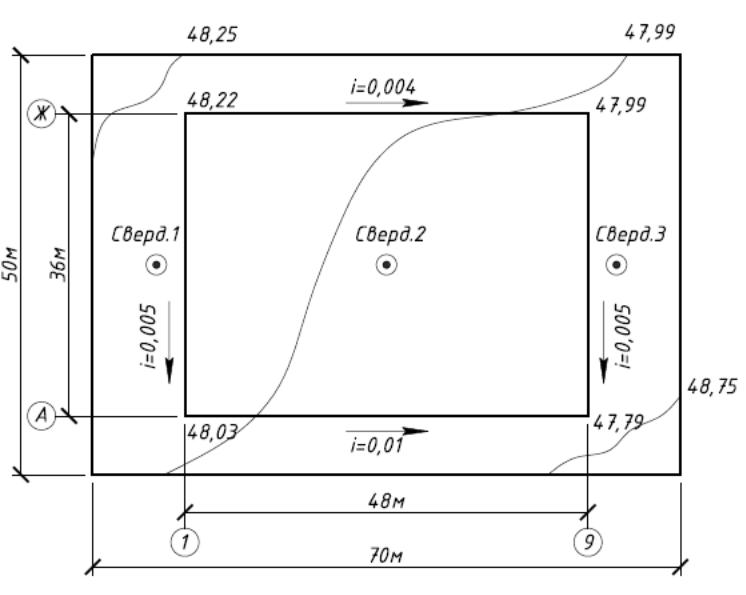

4.1.2. З рельєфних умов.
,
де
;
- абсолютна позначка
нуля.
4.1.3. З гідрогеологічних умов.
,
де
рівень грунтових
вод,
можлива висота
підняття рівня грунтових вод, для
пилуватих пісків=1м.
4.1.4. З констуктивних умов.
,
де
відмітка низу
колони;
висота відмостки;
висота подушки.
4.1.5. З умов промерзання груну.
,
де
1,1 - коефіціент,
що враховує вплив теплового режиму
споруди,
нормативна глибина
сезонного промерзання грунту,
0,868
м, де
для пилуватих
пісків,
Мt = -9,6°C – сумарне значення абсолютних середньомісачних негативних температур за зиму для м. Кривий Ріг,
.
Висновок:
глибину закладання фундаментів приймаємо
з конструктивних умов
.
4.2. Визначення розмірів фундаменту мілкого закладання на природній основі для перерізу 1-1
Розрахунковий опір грунту визначається за формулою [3]:
,
де γc1, γc2 – коефіцієнти умов роботи грунту (приймаємо за табл.Е7 [3]):
γc1=1,25(залежить від показника текучості грунту),
γc2=1,0 (залежить від розмірів будівлі в плані);
b – ширина підошви фундаменту,м;
k=1 (дослідним шляхом).
За кутом внутрішнього
кута
із т.Е8 виписуємо значення:
- усереднене
значення питомої ваги шару нижче підошви
фундаменту;
- усереднене
значення питомої ваги шару вище підошви
фундаменту:
,
-
питоме зчеплення грунту;
- глибина закладання
фундаменту;
-
глибина підвалу – від рівня планування
до підлоги підвалу.
1) Визначимо
розрахунковий опір грунту
при b0=0м:
Тоді ширина підошви окремо стоячого прямокутного фундаменту:
,
де
-
питома вага фундаменту;
-
висота фундаменту
-
навантаження на підлогу.
2) Визначення уточненого розрахункового опору грунту з урахуванням поперечної ширини фундаменту:
Тоді
Остаточну ширину підошви фундаменту приймаємо:
Приймаємо ширину фундаменту b= 3,2 м.
Обчислюємо значення розрахункового опору ґрунту при b= 3,2 м:
Знайдемо середній тиск під підошвою фундаменту:
,
де
–
площа фундаменту;
–
вага фундаменту.
Визначимо
ексцентриситет рівнодійної для
позацентрово навантаженого фундаменту
при дії сумарного згинального моменту
на рівні підошви фундаменту
:
Так як
,
то маємо позацентрово завантажений
фундамент. Розраховуємо тиск під
підошвою фундаменту:
,
де
- момент опору.
Максимальний тиск на грунт не має перевищувати R (допускається перенавантаження 5%), а мінімальний бути додатній. Визначимо перенавантаження:
.
