Лабораторная работа №8 Определение характерных влажностей пылевато-глинистого грунта. Число пластичности и показатель текучести пылевато-глинистого грунта.
Для пылевато-глинистых грунтов первостепенное значение имеет не общий зерновой (гранулометрический) состав, а содержание мелких и мельчайших частиц (плоскочешуйчатых или тонкоигольчатых мономинеральных частиц размером не менее 0,005 мм) и, главное, диапазон влажности, в котором грунт будет пластичным.
Этот диапазон влажности характеризуется так называемым числом пластичности JР и равен разности между двумя влажностями, соответствующими двум состояниям грунта: на границе текучести WL и на границе раскатывания (пластичности) WP:
JР = WL – WP.
Граница текучести WL соответствует влажности, при которой грунт переходит в текучее состояние, а граница раскатывания WP – влажности, при которой грунт теряет свою пластичность.
В зависимости от числа пластичности выделяются три типа пылевато-глинистых грунтов: супесь, суглинок и глина (таблица 2 ГОСТ 25100-82).
Характерные влажности достаточно хорошо определяют физическое состояние пылевато-глинистых грунтов, которое в зависимости от содержания воды меняется в значительных пределах и может быть твердым, пластичным и текучим. Характеристикой состояния является консистенция, под которой понимается густота и в известной мере вязкость глинистых грунтов, обуславливающие их способность сопротивляться пластическому изменению формы. Числовой характеристикой консистенции является показатель текучести – JL, определяющий выражением
где W – влажность грунта в естественном состоянии.
Разновидность пылевато-глинистых грунтов по показателю текучести определяется по таблице 2 ГОСТ 25100-82.
Показателем текучести пользуются при выборе глубины заложения фундаментов, определении условного расчетного давления на грунты оснований по таблицам СНиП и в других случаях.
Необходимое оборудование и материалы:
грунт (сухой и влажный);
эксикатор, шпатель (нож);
колба с водой, бюксы – 2 шт;
балансирный конус;
стандартный металлический стаканчик с подставкой;
технический вазелин, чашка;
весы с разновесами.
Подготовительные работы
Проба грунта была высушена до воздушно-сухого состояния, размельчена в фарфоровой ступке пестиком с резиновым наконечником и просеяна через сито с отверстиями 1 мм. Часть грунта была увлажена водой до состояния густого теста при перемешивании шпателем и выдержана в эксикаторе не менее 2 часов для равномерного распределения влаги.
1.Определение границы текучести
Граница текучести характеризуется влажностью (в долях единицы) грунтового теста, при которой стандартный конус погружается в него под собственным весом на глубину 10 мм за 5 секунд. Определение границы текучести и состоит в подборе такой влажности грунта.

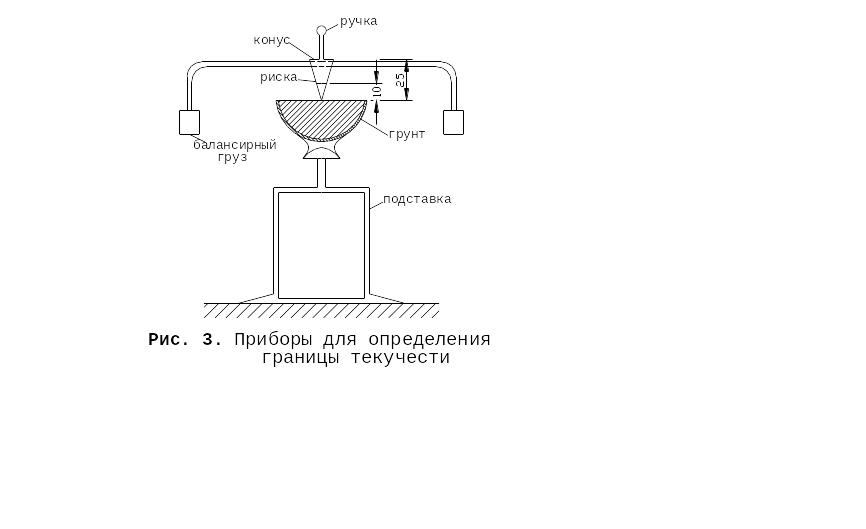

Балансирный конус (рис. 3) с углом при вершине 30 °С имеет на расстоянии 10 мм от острия круговую риску. К основанию конуса прикреплено балансирное устройство в виде двух металлических грузов на концах стального прута. Общий вес прибора составляет 76 г.
Рисунок 3 - Приборы для определения границы текучести
