6.6.3 Турбонагнітач з керуючим золотником
Коректування роботи такого нагнітача відбувається завдяки послідовному відкриттю двох каналів (2 і 3, рис. 6.8) пропуску ВГ з використанням спеціального керуючого золотника 4.
Спочатку відкритий тільки один канал. Невелика площа поперечного січення цього каналу дозволяє отримувати високу швидкість проходження ВГ і, відповідно, високу частоту обертання вала турбіни 1. Досягнувши допустимого значення тиску наддуву керуючий золотник відкриває другий канал, отже відкритими стають обидва канали, а тому швидкість проходження ВГ і, тим самим, тиск наддуву знижуються.
При використанні виконаного у корпусі турбіни обхідного каналу 5 можливе перепускання частини ВГ в обхід турбіни. Управляє вказаним золотником блок управління двигуном через барометричний датчик.

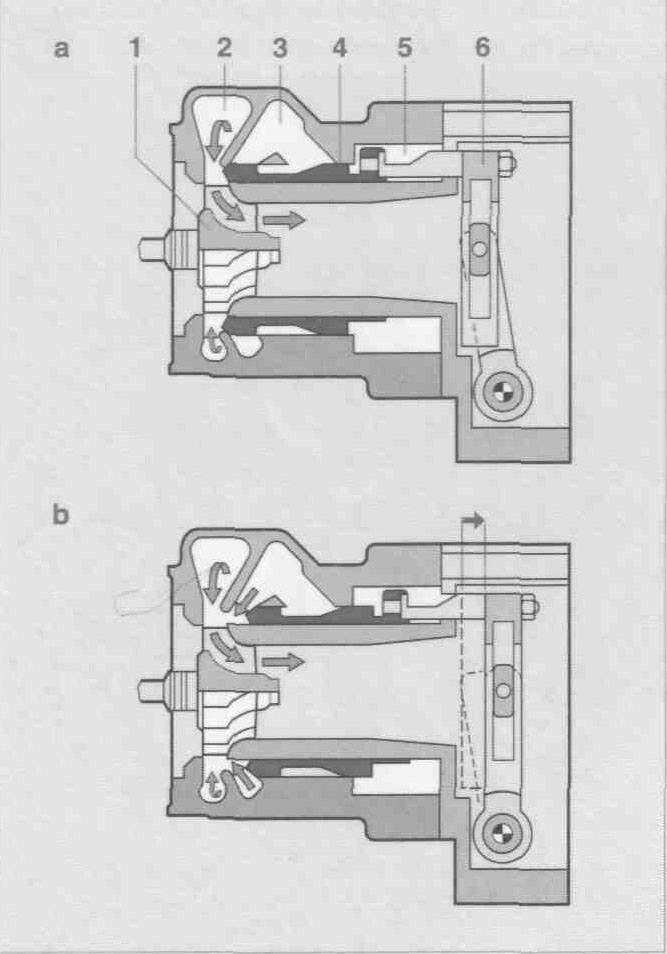

1 - газова турбіна; 2 - перший канал проходу ВГ; 3 - другий канал проходу ВГ; 4 - регулюючий золотник; 5 - обхідний канал; 6 - вилка напрямної
Рисунок 6.8 – Турбонагнітач із керуючим золотником:
а - відкритий один канал проходу ВГ; b - відкрито обидва канали проходу ВГ
