МІНІСТЕРСТВО ОСВІТИ ТА НАУКИ УКРАЇНИ
Національний університет водного господарства та природокористування
Кафедра водогосподарської екології, гiдрологiї та природокористування
075-85
Завдання
до виконання розрахунково-графічної роботи з курсу
„Інженерна геологія та гідрогеологія”
для студентів денної форми навчання спеціальності 6.092600 „Гідромеліорація”
(Частина I, А-Л)
Затверджено на засіданні методкомісії
факультету водного
господарства НУВГП
листопада 2004 року
/протокол № /.
Рівне-2004
Завдання до виконання розрахунково-графічної роботи з курсу „Інженерна геологія та гідрогеологія” для студентів денної форми навчання спеціальності 6.092600 „Гідромеліорація”(частина I, А-Л).
Новосад Я.О., Мельничук В.Г. - Рiвне: НУВГП, 2004. - 28 с.
Укладач Новосад Я.О., кандидат географічних наук, доцент.
Вiдповiдальний за випуск - завiдувач кафедри водогосподарської екології, гiдрологiї та природокористування Яцик А.В., професор, доктор технічних наук.
Рецензенти:
Будз М.Д. - професор кафедри водогосподарської екології, гiдрологiї та природокористування, доктор технічних наук,
Залеський І.І., - кандидат географічних наук, головний гідрогеолог Рівненської геологічної експедиції Державного регіонального геологічного підприємства “Північгеологія”.
Порядок виконання розрахунково-графічної роботи
За программою курсу «Інженерна геологія та гідрогеологія» студентами денної форми навчання спеціальності «Гідромеліорація» побудувати наступні карти інженерно-геологічного та гідрогеологічного змісту: геолого-літологічну карту та гідрогеологічний розріз, карту гідроізогіпс, карту глибин залягання дзеркала грунтових вод, карту інженерно-геологічного і гідрогеологічного районування та експлікації до неї.
Порядок побудови геолого-літологічної карти: спочатку будуємо квадрат розміром 250х250 мм і розділяємо його на 100 малих квадратів (мал.1). Сторони малих квадратів позначаємо по горизонталі буквами а, б, в, г ... і, а по вертикалі – 1,2,3 ... 11. Ці лінії будуть служити нам координатами для нанесення абсолютних відміток земної поверхні, осі русла річки та свердловин.

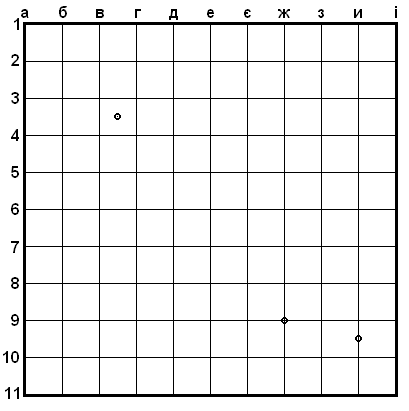

Мал.1. Координатна сітка
Координати 9ж означають, що точка знаходиться на перетині горизонталі 9 з вертикаллю ж, 9-10и - посередині між 9 та 10 горизонталями та вертикаллю и, 3-4вг - посередині між горизонталями 3 і 4 та вертикалями в та г; русло - точка знаходиться в руслі річки.
Далі наносимо річку заданої ширини (масштаб карти 1:10 000), потім – абсолютні відмітки земної поверхні (табл.1) та свердловин (табл.3).
Провівши інтерполяцію між висотними відмітками земної поверхні через заданий інтервал, будуємо горизонталі та наносимо геологічні границі (примітка після табл.3).
Наносимо відмітки урізу води в річці в заданих точках.
Буровий журнал приведений в табл.3, а водно-фізичні властивості грунтів – у табл.4.
Методика побудови геолого-літологічної карти, гідрогеологічного розрізу, карти гідроізогіпс, карти глибин залягання дзеркала грунтових вод, карти інженерно-геологічного і гідрогеологічного районування та експлікації до неї наведені в „Методичних вказівках 075-55” та в підручнику Я.О.Новосада „Геологія та гідрогеологія (2001 рік).”
Нижче подаються дані для виконання розрахунково-графічної роботи по заданій області. Дані для виконання розрахунково-графічної роботи №1 Автономна республіка Крим
Масштаб карти 1:10000
Розмір карти 250х250 мм
Порядок побудови геолого-літологічної карти: спочатку наносять горизонталі та річку (мал.1, табл.1), потім - свердловини та геологічні границі (табл.2 та 3). Горизонталі побудувати через 2,0м.
Вісь річки Салгір проходить через точки (див. мал.1): 1єж, 2еє, 3е, 4д, 5г, 6вг, 7б, 8а.
Ширина річки 80 м
Відмітки урізу води в річці (в точках на мал.1):
2еє - 117,4 м абс.
6вг - 117,3 м абс.
8а - 117,2 м абс.
Примітка: координти 9ж означають, що точка знахо-диться на перетині горизонталі 9 з вертикаллю ж, 9-10и - посередині між 9 та 10 горизонталями та вертикаллю и, 3-4вг - посередині між горизонталями 3 і 4 та вертикалями в та г; русло - точка знаходиться в руслі річки.
Таблиця 1
Абсолютні відмітки поверхні, в м абс.
Коорд. |
а |
б |
в |
г |
д |
е |
є |
ж |
з |
и |
і |
1 |
126,8 |
126,5 |
126,5 |
123,9 |
123,2 |
122,5 |
119,8 |
119,9 |
125,0 |
129,0 |
132,2 |
2 |
126,7 |
126,2 |
123,8 |
123,2 |
122,9 |
119,8 |
122,0 |
126,5 |
130,0 |
132,1 |
132,0 |
3 |
126,0 |
123,8 |
123,2 |
122,5 |
119,9 |
русло |
123,0 |
128,4 |
130,2 |
129,9 |
132,0 |
4 |
123,8 |
123,3 |
122,6 |
122,1 |
русло |
122,0 |
124,0 |
125,0 |
127,8 |
129,9 |
130,3 |
5 |
122,8 |
122,7 |
122,0 |
русло |
122,0 |
127,0 |
128,1 |
128,0 |
127,7 |
127,8 |
129,0 |
6 |
122,1 |
119,8 |
119,7 |
119,6 |
123,3 |
127,2 |
129,0 |
129,9 |
130,0 |
129,9 |
129,9 |
7 |
119,9 |
русло |
119,7 |
119,8 |
123,4 |
127,0 |
129,0 |
131,0 |
132,0 |
131,8 |
131,9 |
8 |
русло |
119,5 |
119,8 |
119,9 |
123,5 |
126,5 |
128,8 |
130,9 |
132,5 |
133,0 |
133,0 |
9 |
119,5 |
119,8 |
120,0 |
122,5 |
123,7 |
125,0 |
128,5 |
130,5 |
132,1 |
133,8 |
134,2 |
10 |
122,5 |
122,2 |
122,8 |
123,0 |
123,9 |
125,0 |
128,3 |
129,8 |
131,8 |
133,8 |
134,5 |
11 |
123,5 |
123,0 |
123,0 |
123,5 |
123,8 |
126,0 |
128,2 |
129,8 |
131,5 |
133,2 |
134,7 |
Таблиця 2
Координати свердловин
|
№ свердловини та її координати |
||||
|
Лінія розрізу I-I |
||||
№ свердловини |
8 |
9 |
10 |
11 |
12 |
Координати |
1-2в |
1-2д |
2-3е |
3єж |
4и |
|
Лінія розрізу II-II |
||||
№ свердловини |
1 |
2 |
3 |
4 |
5 |
Координати |
2аб |
3вг |
4гд |
5еє |
6-7з |
|
Лінія розрізу III-III |
||||
№ свердловини |
6 |
7 |
13 |
14 |
15 |
Координати |
5-6а |
7г |
7-8д |
8-9є |
10и |
Таблиця 3
Буровий журнал
№ сверд- ловини |
Відмітка гирла свердло вини |
Вік та літологія |
Дані про підземні води |
|||||||
aIV
|
aIII
|
vdI-III
|
N2
|
N1 |
I водоносний горизонт |
II водоносний горизонт |
||||
галеч-ник |
пісок |
суглинок лесопо-дібний |
глина |
вапняк-чере-пашник |
появ-лення води |
вста-нов-лення |
появ-лення води |
вста-нов-лення |
||
1 |
126,6 |
- |
- |
4,4 |
14,0 |
17,1 |
3,3 |
3,3 |
18,4 |
4,9 |
2 |
123,1 |
- |
7,0 |
6,0 |
6,0 |
17,4 |
4,1 |
4,1 |
19,0 |
3,7 |
3 |
119,8 |
7,3 |
- |
6,0 |
2,0 |
17,4 |
2,1 |
2,1 |
15,3 |
0,7 |
4 |
127,0 |
- |
- |
9,0 |
14,0 |
17,0 |
3,5 |
3,5 |
23,0 |
7,8 |
5 |
131,2 |
- |
- |
7,0 |
14,9 |
15,6 |
6,2 |
6,2 |
21,9 |
6,8 |
6 |
122,6 |
- |
7,0 |
- |
6,0 |
17,0 |
4,0 |
4,0 |
13,0 |
6,4 |
7 |
119,7 |
6,6 |
- |
- |
3,0 |
15,5 |
2,1 |
2,1 |
9,6 |
0,2 |
8 |
126,5 |
- |
- |
4,5 |
14,0 |
17,1 |
3,4 |
3,4 |
18,5 |
10,5 |
9 |
123,0 |
- |
7,0 |
6,0 |
6,0 |
17,4 |
4,0 |
4,0 |
19,0 |
4,0 |
10 |
119,7 |
7,7 |
- |
6,0 |
2,0 |
17,5 |
2,0 |
2,0 |
15,7 |
0,8 |
11 |
127,0 |
- |
- |
9,0 |
14,0 |
17,3 |
3,4 |
3,4 |
23,0 |
7,6 |
12 |
129,6 |
- |
- |
5,6 |
14,0 |
16,8 |
3,8 |
3,8 |
19,6 |
6,6 |
13 |
123,4 |
- |
7,3 |
- |
6,0 |
16,3 |
4,5 |
4,5 |
13,3 |
4,3 |
14 |
128,9 |
- |
- |
4,4 |
14,0 |
17,0 |
3,4 |
3,4 |
18,4 |
6,4 |
15 |
132,6 |
- |
- |
8,6 |
14,0 |
17,0 |
5,4 |
5,4 |
22,6 |
8,6 |
Примітка: границя між сучасним та верхньочетвертинним алювієм проходить вздовж заплави по горизонталі 120,1 м; границя між верхньочетвертинним алювієм та нижньо-верхньочетвертинними еоловими відкладами проходить по горизонталі 123,9м.
Таблиця 4
Механічний склад та водно-фізичні властивості інженерних грунтів
№ сверд- ловини |
Інтервал відбору проби |
Механічний склад (розмір фракцій в мм та їх вміст у відсотках) |
w, % |
wl, % |
wp, % |
Ip, % |
e |
||||||||
>2,0 |
2,0-1,0 |
1,0-0,5 |
0,5-0,25 |
0,25-0,1 |
0,1-0,05 |
0,05-0,01 |
0,01-0,005 |
<0,005 |
|||||||
3 |
5,4-5,6 |
50,2 |
14,1 |
13,5 |
12,6 |
3,5 |
2,4 |
1,6 |
- |
2,1 |
11,5 |
- |
- |
- |
0,68 |
2 |
5,4-5,6 |
0,2 |
11,0 |
18,0 |
26,0 |
24,1 |
3,0 |
8,0 |
9,0 |
0,7 |
13,2 |
- |
- |
- |
0,62 |
9 |
4,2-4,4 |
0,3 |
14,2 |
17,3 |
30,4 |
20,7 |
14,2 |
1,0 |
1,1 |
0,8 |
14,4 |
- |
- |
- |
0,65 |
5 |
2,2-2,4 |
- |
- |
4,9 |
4,8 |
3,5 |
2,4 |
40,0 |
32,4 |
12,0 |
10,2 |
31,0 |
20,0 |
11,0 |
1,12 |
8 |
2,3-2,5 |
- |
3,9 |
2,3 |
5,6 |
4,8 |
2,4 |
31,6 |
38,2 |
11,2 |
10,4 |
26,0 |
18,0 |
8,0 |
1,12 |
1 |
12,5-12,7 |
- |
- |
3,3 |
2,4 |
4,8 |
13,2 |
24,5 |
18,6 |
33,2 |
17,2 |
54,0 |
34,0 |
20,0 |
0,63 |
7 |
5,4-5,6 |
51,2 |
13,1 |
14,5 |
11,6 |
4,5 |
1,4 |
2,6 |
- |
1,1 |
11,4 |
- |
- |
- |
0,67 |
2 |
14,5-14,7 |
- |
1,0 |
4,3 |
1,4 |
5,8 |
12,2 |
25,5 |
17,6 |
32,2 |
17,3 |
55,0 |
34,0 |
21,0 |
0,63 |
Побудувати геолого-літологічну карту та гідрогеологічний розріз, карту гідроізогіпс, карту глибин залягання дзеркала грунтових вод, карту інженерно-геологічного і гідрогеологічного районування та експлікацію до неї.
Дані для виконання розрахунково-графічної роботи №2
Вінницька область
Масштаб карти 1:10000
Розмір карти 250х250 мм
Порядок побудови геолого-літологічної карти: спочатку наносять горизонталі та річку (мал.1, табл.1), потім - свердловини та геологічні границі (табл.2 та 3). Горизонталі побудувати через 2,0м.
Вісь річки Півд. Буг проходить через точки (див. мал.1): 1еє, 2де, 3де, 4д, 5д, 6гд, 7д, 8гд, 9гд, 10гд, 11г.
Ширина річки 80м
Відмітки урізу води в річці (в точках на мал.1):
3де - 227,7 м абс.
5-6гд - 227,6 м абс.
8-9гд - 227,5 м абс.
Примітка: координти 9ж означають, що точка знахо-диться на перетині горизонталі 9 з вертикаллю ж, 9-10и - посередині між 9 та 10 горизонталями та вертикаллю и, 3-4вг - посередині між горизонталями 3 і 4 та вертикалями в та г; русло - точка знаходиться в руслі річки.
Таблиця 1
Абсолютні відмітки поверхні, в м абс.
Коорд. |
а |
б |
в |
г |
д |
е |
є |
ж |
з |
и |
і |
1 |
236,4 |
236,3 |
236,2 |
236,1 |
229,9 |
229,9 |
229,9 |
234,0 |
234,5 |
238,0 |
245,0 |
2 |
236,6 |
236,4 |
236,3 |
236,1 |
229,9 |
229,9 |
229,9 |
236,2 |
237,7 |
244,0 |
246,6 |
3 |
236,4 |
236,2 |
236,1 |
229,9 |
229,9 |
229,9 |
232,0 |
236,2 |
237,9 |
244,9 |
248,0 |
4 |
236,4 |
236,2 |
236,1 |
229,9 |
русло |
229,9 |
236,1 |
237,5 |
242,4 |
246,0 |
248,8 |
5 |
236,4 |
236,2 |
236,3 |
229,8 |
русло |
229,8 |
236,1 |
237,4 |
244,0 |
248,0 |
250,0 |
6 |
236,4 |
236,3 |
236,1 |
229,8 |
229,8 |
229,8 |
236,3 |
237,8 |
244,0 |
248,4 |
250,8 |
7 |
236,5 |
236,4 |
234,0 |
229,8 |
русло |
229,8 |
236,3 |
237,6 |
244,0 |
248,7 |
250,6 |
8 |
236,6 |
236,4 |
229,7 |
229,7 |
229,7 |
234,0 |
236,7 |
237,8 |
244,0 |
248,4 |
250,3 |
9 |
236,6 |
236,4 |
229,7 |
229,7 |
229,7 |
232,0 |
236,5 |
237,7 |
243,8 |
248,0 |
250,0 |
10 |
236,5 |
236,1 |
229,7 |
229,7 |
229,7 |
232,0 |
236,6 |
237,5 |
242,0 |
246,0 |
248,4 |
11 |
236,5 |
236,0 |
229,7 |
русло |
229,7 |
234,0 |
236,6 |
237,2 |
237,9 |
244,3 |
247,0 |
Таблиця 2
Координати свердловин
|
№ свердловини та її координати |
||||
|
Лінія розрізу I-I |
||||
№ свердловини |
1 |
2 |
3 |
4 |
5 |
Координати |
3б |
3гд |
3еє |
3ж |
3иі |
|
Лінія розрізу II-II |
||||
№ свердловини |
6 |
7 |
8 |
9 |
10 |
Координати |
5-6б |
5-6г |
5-6е |
5-6єж |
5-6зи |
|
Лінія розрізу III-III |
||||
№ свердловини |
11 |
12 |
13 |
14 |
15 |
Координати |
8-9б |
8-9вг |
8-9де |
8-9єж |
8-9зи |
Таблиця 3
Буровий журнал
№ сверд- ловини |
Відмітка гирла свердло вини |
Вік та літологія |
Дані про підземні води |
|||||||
аIV
|
аIII
|
vdIII
|
N2
|
PR1 |
I водоносний горизонт |
II водоносний горизонт |
||||
піски |
супіски |
суглинки лесо-подібні |
глини |
діорити тріщи-нуваті |
появ-лення води |
вста-нов-лення |
появ-лення води |
вста-нов-лення |
||
1 |
236,2 |
- |
10,0 |
- |
6,0 |
10,0 |
4,0 |
4,0 |
16,0 |
3,0 |
2 |
229,9 |
6,0 |
- |
- |
4,0 |
11,0 |
2,0 |
2,0 |
10,0 |
1,5 |
3 |
229,9 |
5,5 |
- |
- |
4,0 |
10,5 |
2,0 |
2,0 |
9,5 |
2,3 |
4 |
236,2 |
- |
11,0 |
- |
5,0 |
10,0 |
5,0 |
5,0 |
16,0 |
4,0 |
5 |
246,0 |
- |
- |
20,0 |
6,0 |
12,0 |
8,0 |
8,0 |
26,0 |
11,0 |
6 |
236,3 |
- |
10,5 |
- |
6,0 |
11,0 |
4,0 |
4,0 |
16,5 |
2,0 |
7 |
229,8 |
6,0 |
- |
- |
4,5 |
11,0 |
2,0 |
2,0 |
10,5 |
2,5 |
8 |
229,8 |
6,0 |
- |
- |
4,5 |
11,5 |
2,0 |
2,0 |
10,5 |
3,0 |
9 |
236,4 |
- |
11,0 |
- |
5,5 |
12,0 |
5,5 |
5,5 |
16,5 |
2,0 |
10 |
248,0 |
- |
- |
20,5 |
8,0 |
12,5 |
10,0 |
10,0 |
30,5 |
13,0 |
11 |
236,0 |
- |
10,0 |
- |
6,0 |
12,0 |
4,5 |
4,5 |
16,0 |
3,0 |
12 |
229,7 |
5,5 |
- |
- |
4,6 |
11,0 |
1,9 |
1,9 |
10,1 |
2,5 |
13 |
229,7 |
5,0 |
- |
- |
5,0 |
11,5 |
1,8 |
1,8 |
10,0 |
3,0 |
14 |
236,8 |
- |
10,0 |
- |
6,0 |
12,0 |
5,0 |
5,0 |
16,0 |
2,0 |
15 |
246,0 |
- |
- |
20,0 |
7,6 |
12,0 |
9,0 |
9,0 |
25,6 |
10,5 |
Примітка: границя сучасного алювію проходить вздовж заплави по горизонталі 230,1 м, границя між верхньочетвертинними алювіальними та еолово-делювіальними відкладами проходить вздовж лівобережного схилу долини по горизонталі 237,9м.
Таблиця 4
Механічний склад та водно-фізичні властивості інженерних грунтів
№ сверд- ловини |
Інтервал відбору проби |
Механічний склад (розмір фракцій в мм та їх вміст у відсотках) |
w, % |
wl, % |
wp, % |
Ip, % |
e |
||||||||
>2,0 |
2,0-1,0 |
1,0-0,5 |
0,5-0,25 |
0,25-0,1 |
0,1-0,05 |
0,05-0,01 |
0,01-0,005 |
<0,005 |
|||||||
2 |
3,8-4,0 |
19,0 |
7,5 |
13,0 |
41,0 |
10,5 |
4,0 |
3,0 |
1,5 |
0,5 |
22,0 |
- |
- |
- |
0,62 |
3 |
4,5-4,7 |
13,5 |
21,5 |
4,5 |
19,5 |
31,5 |
4,0 |
2,5 |
3,0 |
1,0 |
24,0 |
- |
- |
- |
0,63 |
1 |
6,8-7,0 |
5,5 |
12,5 |
10,0 |
21,0 |
37,0 |
11,0 |
1,5 |
1,5 |
0,5 |
24,2 |
11 |
7 |
4 |
0,59 |
5 |
4,8-5,0 |
- |
- |
3,0 |
3,1 |
7,3 |
14,0 |
28,6 |
32,6 |
11,4 |
14,5 |
31,0 |
20,0 |
11,0 |
1,13 |
15 |
6,4-6,6 |
- |
- |
1,5 |
4,3 |
6,2 |
12,1 |
28,5 |
34,8 |
12,6 |
13,8 |
26,0 |
18,0 |
8,0 |
1,14 |
1 |
12,4-12,6 |
- |
- |
- |
3,2 |
13,4 |
11,7 |
24,6 |
12,5 |
34,6 |
26,2 |
52,0 |
32,0 |
20,0 |
0,72 |
5 |
13,8-14,0 |
- |
- |
4,9 |
8,5 |
14,2 |
10,2 |
12,4 |
14,6 |
35,2 |
28,4 |
55,0 |
33,0 |
22,0 |
0,74 |
4 |
8,8-9,0 |
6,5 |
11,5 |
10,6 |
20,4 |
37,8 |
10,2 |
1,8 |
1,2 |
0,5 |
24,3 |
12 |
6 |
6 |
0,60 |
Побудувати геолого-літологічну карту та гідрогеологічний розріз, карту гідроізогіпс, карту глибин залягання дзеркала грунтових вод, карту інженерно-геологічного і гідрогеологічного районування та експлікацію до неї.
Дані для виконання розрахунково-графічної роботи № 3
Волинська область
Масштаб карти 1:10000
Розмір карти 250х250 мм
Порядок побудови геолого-літологічної карти: спочатку наносять горизонталі та річку (мал.1, табл.1), потім - свердловини та геологічні границі (табл.2 та 3). Горизонталі побудувати через 5,0м.
Вісь річки Стир проходить через точки (див. мал.1): 5а, 4-5б, 5в, 5-6г, 5д, 5е, 5є, 5-6ж, 5-6з, 5-6и, 5-6і.
Ширина річки 40м
Відмітки урізу води в річці (в точках на мал.1):
5в - 187,7 м абс.
5д - 187,3 м абс.
5-6з - 187,0 м абс.
Примітка: координти 9ж означають, що точка знахо-диться на перетині горизонталі 9 з вертикаллю ж, 9-10и - посередині між 9 та 10 горизонталями та вертикаллю и, 3-4вг - посередині між горизонталями 3 і 4 та вертикалями в та г; русло - точка знаходиться в руслі річки.
Таблиця 1
Абсолютні відмітки поверхні, в м абс.
Коорд. |
а |
б |
в |
г |
д |
е |
є |
ж |
з |
и |
і |
1 |
217,1 |
220,2 |
222,0 |
222,5 |
222,5 |
220,1 |
220,1 |
221,5 |
222,0 |
223,0 |
222,1 |
2 |
204,5 |
204,8 |
205,0 |
210,0 |
204,9 |
204,7 |
204,7 |
204,9 |
215,0 |
215,2 |
210,0 |
3 |
200,6 |
200,8 |
200,8 |
200,5 |
200,5 |
201,2 |
201,1 |
201,3 |
201,4 |
201,2 |
201,4 |
4 |
195,0 |
190,0 |
200,1 |
200,5 |
195,0 |
196,6 |
200,1 |
200,4 |
200,6 |
200,4 |
200,2 |
5 |
русло |
189,9 |
русло |
189,9 |
русло |
русло |
русло |
189,7 |
189,7 |
189,7 |
189,7 |
6 |
202,5 |
208,2 |
200,1 |
195,0 |
199,2 |
200,0 |
189,8 |
189,8 |
189,7 |
189,7 |
189,7 |
7 |
213,2 |
214,5 |
211,9 |
210,0 |
210,0 |
200,0 |
189,8 |
205,2 |
211,2 |
211,3 |
211,4 |
8 |
216,6 |
216,6 |
216,2 |
210,8 |
205,0 |
189,8 |
190,3 |
214,8 |
215,3 |
215,3 |
215,1 |
9 |
215,2 |
213,0 |
210,0 |
206,2 |
190,0 |
189,9 |
210,4 |
218,1 |
219,5 |
219,7 |
219,6 |
10 |
211,6 |
210,0 |
206,2 |
195,2 |
190,0 |
213,5 |
216,6 |
220,0 |
220,8 |
220,9 |
220,4 |
11 |
209,2 |
206,8 |
200,0 |
197,5 |
205,0 |
216,8 |
220,0 |
222,3 |
223,3 |
224,3 |
222,3 |
Таблиця 2
Координати свердловин
|
№ свердловини та її координати |
||||
|
Лінія розрізу I-I |
||||
№ свердловини |
1 |
2 |
3 |
4 |
5 |
Координати |
1-2и |
3-4зи |
5з |
7-8жз |
9-10ж |
|
Лінія розрізу II-II |
||||
№ свердловини |
6 |
7 |
8 |
9 |
10 |
Координати |
1-2гд |
3гд |
5-6д |
7д |
10-11де |
|
Лінія розрізу III-III |
||||
№ свердловини |
11 |
12 |
13 |
14 |
15 |
Координати |
1-2в |
2-3бв |
4-5бв |
6-7бв |
10б |
Таблиця 3
Буровий журнал
|
|
Вік та літологія |
Дані про підземні води |
|||||||
№ сверд- |
Відмітка гирла |
аIV
|
аIII
|
vdIII
|
N1
|
K2 |
I водоносний горизонт |
II водоносний горизонт |
||
ловини |
свердло вини |
піски |
суглин-ки |
суглинки лесопо-дібні |
глини |
піски глауко-нітові |
появ-лення води |
вста-нов-лення |
появ-лення води |
вста-нов-лення |
1 |
220,0 |
- |
- |
23,0 |
7,0 |
12,0 |
15,0 |
15,0 |
30,0 |
16,0 |
2 |
200,5 |
- |
16,0 |
- |
- |
8,0 |
5,5 |
5,5 |
- |
- |
3 |
189,7 |
10,0 |
- |
- |
- |
4,0 |
2,7 |
2,7 |
- |
- |
4 |
213,2 |
- |
- |
16,0 |
7,0 |
12,0 |
11,0 |
11,0 |
23,0 |
20,5 |
5 |
218,4 |
- |
- |
20,0 |
7,0 |
14,0 |
12,0 |
12,0 |
27,0 |
17,0 |
6 |
220,6 |
- |
- |
24,0 |
7,0 |
13,0 |
16,0 |
16,0 |
31,0 |
17,0 |
7 |
200,5 |
- |
16,0 |
- |
- |
7,0 |
6,0 |
6,0 |
- |
- |
8 |
189,8 |
11,0 |
- |
- |
- |
2,0 |
2,6 |
2,6 |
- |
- |
9 |
210,0 |
- |
- |
13,0 |
7,0 |
11,5 |
8,0 |
8,0 |
20,0 |
18,0 |
10 |
213,5 |
- |
- |
16,0 |
7,0 |
12,0 |
11,0 |
11,0 |
23,0 |
21,0 |
11 |
219,8 |
- |
- |
22,0 |
7,0 |
12,0 |
14,0 |
14,0 |
29,0 |
12,0 |
12 |
200,8 |
- |
16,0 |
- |
- |
7,0 |
6,0 |
6,0 |
- |
- |
13 |
189,9 |
11,0 |
- |
- |
- |
2,0 |
2,5 |
2,5 |
- |
- |
14 |
211,8 |
- |
- |
14,0 |
7,0 |
12,0 |
9,0 |
9,0 |
21,0 |
19,0 |
15 |
210,0 |
- |
- |
13,0 |
7,0 |
12,0 |
8,0 |
8,0 |
20,0 |
11,0 |
Примітка: границя сучасного алювію проходить вздовж заплави по горизонталі 190,1 м, границя між верхньочетвертинними алювієм та еолово-делювіальними відкладами проходить вздовж лівобережного схилу долини по горизонталі 204,9м.
Таблиця 4
Механічний склад та водно-фізичні властивості інженерних грунтів
№ сверд- ловини |
Інтервал відбору проби |
Механічний склад (розмір фракцій в мм та їх вміст у відсотках) |
w, % |
wl, % |
wp, % |
Ip, % |
e |
||||||||
>2,0 |
2,0-1,0 |
1,0-0,5 |
0,5-0,25 |
0,25-0,1 |
0,1-0,05 |
0,05-0,01 |
0,01-0,005 |
<0,005 |
|||||||
3 |
2,0-2,4 |
0,6 |
32,5 |
14,6 |
19,2 |
11,2 |
7,0 |
7,1 |
7,0 |
0,8 |
8,4 |
- |
- |
- |
0,84 |
2 |
14,2-14,4 |
- |
- |
5,0 |
7,0 |
5,0 |
25,2 |
24,8 |
20,6 |
12,4 |
20,7 |
32,0 |
21,0 |
11,0 |
0,63 |
1 |
21,0-21,2 |
- |
- |
- |
5,0 |
6,0 |
4,8 |
37,6 |
32,4 |
14,2 |
12,8 |
27,0 |
19,0 |
8,0 |
1,19 |
4 |
20,0-20,2 |
- |
- |
- |
1,8 |
24,3 |
12,5 |
14,8 |
14,1 |
32,5 |
10,8 |
48,0 |
28,0 |
20,0 |
0,52 |
13 |
32,4-32,6 |
2,4 |
12,5 |
13,6 |
30,7 |
14,2 |
16,7 |
4,0 |
5,0 |
0,9 |
24,0 |
- |
- |
- |
0,92 |
8 |
3,0-3,2 |
- |
31,3 |
14,0 |
18,6 |
12,2 |
9,0 |
7,1 |
7,4 |
0,4 |
8,3 |
- |
- |
- |
0,85 |
7 |
13,2-13,4 |
- |
2,5 |
3,5 |
7,5 |
4,5 |
25,4 |
23,6 |
21,6 |
11,4 |
20,6 |
31,0 |
20,0 |
11,0 |
0,64 |
9 |
11,0-11,2 |
- |
1,0 |
1,0 |
3,0 |
6,4 |
4,4 |
37,8 |
32,2 |
14,2 |
12,6 |
28,0 |
19,0 |
9,0 |
1,18 |
Побудувати геолого-літологічну карту та гідрогеологічний розріз, карту гідроізогіпс, карту глибин залягання дзеркала грунтових вод, карту інженерно-геологічного і гідрогеологічного районування та експлікацію до неї.
Дані для виконання розрахунково-графічної роботи № 4
Донецька область
Масштаб карти 1:10000
Розмір карти 250х250 мм
Порядок побудови геолого-літологічної карти: спочатку наносять горизонталі та річку (мал.1, табл.1), потім - свердловини та геологічні границі (табл.2 та 3). Горизонталі побудувати через 5 м.
Вісь річки Кальчик проходить через точки (див. мал.1): 5а, 4-5б, 5в, 5г, 5д, 4-5е, 5є, 5-6ж, 5-6з, 5и, 5-6і.
Ширина річки 40 м.
Відмітки урізу води в річці (в точках на мал.1):
5в - 187,4 м абс.
5д - 187,3 м абс.
5-6з - 187,2 м абс.
Примітка: координти 9ж означають, що точка знахо-диться на перетині горизонталі 9 з вертикаллю ж, 9-10и - посередині між 9 та 10 горизонталями та вертикаллю и, 3-4вг - посередині між горизонталями 3 і 4 та вертикалями в та г; русло - точка знаходиться в руслі річки.
Таблиця 1
Абсолютні відмітки поверхні, в м абс.
Коорд. |
а |
б |
в |
г |
д |
е |
є |
ж |
з |
и |
і |
1 |
216,8 |
220,2 |
221,4 |
222,2 |
220,2 |
220,4 |
220,4 |
221,6 |
222,3 |
224,3 |
220,6 |
2 |
201,6 |
200,6 |
200,8 |
200,6 |
200,6 |
200,3 |
200,4 |
210,6 |
209,8 |
215,2 |
205,6 |
3 |
200,3 |
200,4 |
200,4 |
200,4 |
200,4 |
200,2 |
200,3 |
205,5 |
200,4 |
200,3 |
200,3 |
4 |
190,3 |
189,7 |
194,8 |
200,2 |
193,2 |
189,6 |
194,9 |
200,4 |
200,3 |
200,2 |
200,2 |
5 |
189,3 |
189,6 |
Русло |
Русло |
Русло |
189,5 |
Русло |
189,8 |
189,6 |
189,8 |
189,5 |
6 |
205,1 |
208,6 |
204,3 |
196,2 |
194,3 |
200,2 |
189,6 |
189,6 |
189,6 |
189,9 |
190,0 |
7 |
214,8 |
214,5 |
214,2 |
210,8 |
210,3 |
199,6 |
189,8 |
207,5 |
210,2 |
210,6 |
210,3 |
8 |
215,9 |
215,3 |
215,3 |
211,6 |
210,2 |
205,2 |
210,2 |
214,6 |
215,4 |
215,2 |
215,4 |
9 |
214,4 |
213,2 |
209,8 |
206,8 |
211,4 |
207,3 |
214,5 |
215,8 |
218,7 |
218,7 |
219,8 |
10 |
211,6 |
209,4 |
203,6 |
209,7 |
212,5 |
213,6 |
217,7 |
219,9 |
223,2 |
223,3 |
223,2 |
11 |
208,4 |
206,5 |
200,5 |
211,3 |
213,6 |
214,3 |
218,4 |
221,6 |
224,6 |
224,5 |
224,3 |
Таблиця 2
Координати свердловин
|
№ свердловини та її координати |
||||
|
Лінія розрізу I-I |
||||
№ свердловини |
1 |
2 |
3 |
4 |
5 |
Координати |
1-2и |
3-4зи |
5зи |
7-8жз |
9-10жз |
|
Лінія розрізу II-II |
||||
№ свердловини |
6 |
7 |
8 |
9 |
10 |
Координати |
1-2гд |
3гд |
5де |
7де |
10е |
|
Лінія розрізу III-III |
||||
№ свердловини |
11 |
12 |
13 |
14 |
15 |
Координати |
1-2в |
3бв |
4бв |
6-7бв |
10б |
Таблиця 3
Буровий журнал
№ сверд- ловини |
Відмітка гирла cверд-ловини |
Вік та літологія |
Дані про підземні води |
|||||||
аIV
|
аIII |
vI
|
N
|
P2 |
I водоносний горизонт |
II водоносний горизонт |
||||
Піски |
Суглин-ки |
Суглинки лесо-подібні |
Глини |
Піски глауконітові |
появ-лення води |
вста-нов-лення |
появ-лення води |
вста-нов-лення |
||
1 |
220,0 |
- |
- |
30,2 |
9,8 |
15,6 |
12,2 |
12,2 |
41,1 |
21,2 |
2 |
200,2 |
- |
12,2 |
0,5 |
11,3 |
23,1 |
5,2 |
5,2 |
24,0 |
6,2 |
3 |
189,6 |
5,2 |
4,4 |
- |
5,3 |
26,3 |
2,2 |
2,2 |
14,9 |
+2,3 |
4 |
213,2 |
- |
- |
22,4 |
10,3 |
23,6 |
17,3 |
17,3 |
32,7 |
11,6 |
5 |
217,3 |
- |
- |
28,4 |
9,8 |
15,2 |
20,1 |
20,1 |
38,2 |
18,3 |
6 |
211,1 |
- |
- |
21,4 |
9,8 |
14,3 |
11,6 |
11,6 |
31,2 |
15,1 |
7 |
200,3 |
- |
14,2 |
- |
7,3 |
23,6 |
6,2 |
6,2 |
21,5 |
6,4 |
8 |
189,5 |
9,4 |
- |
- |
2,5 |
22,3 |
0,7 |
0,7 |
11,9 |
2,2 |
9 |
210,1 |
- |
- |
14,8 |
9,9 |
21,6 |
11,2 |
11,2 |
24,7 |
7,2 |
10 |
213,2 |
- |
- |
18,3 |
10,1 |
18,3 |
10,3 |
10,3 |
28,4 |
8,1 |
11 |
219,6 |
- |
- |
21,6 |
10,3 |
14,2 |
12,5 |
12,5 |
31,9 |
16,2 |
12 |
200,2 |
- |
12,4 |
- |
8,2 |
19,5 |
7,2 |
7,2 |
20,6 |
8,1 |
13 |
189,6 |
5,6 |
2,3 |
- |
6,1 |
22,2 |
2,3 |
2,3 |
14,0 |
0,6 |
14 |
211,2 |
- |
- |
21,2 |
10,3 |
23,1 |
15,7 |
15,7 |
31,5 |
10,2 |
15 |
209,8 |
- |
- |
18,6 |
1,5 |
19,8 |
10,8 |
10,8 |
20,1 |
6,4 |
Примітка: границя сучасного алювію проходить вздовж заплави по горизонталі 190,1 м, границя між сучасним та верхньочетвертинним алювієм проходить вздовж лівого берега річки по горизонталі 204,9м.
Таблиця 4
Механічний склад та водно-фізичні властивості інженерних грунтів
№ сверд- ловини |
Інтервал відбору проби |
Механічний склад (розмір фракцій в мм та їх вміст у відсотках) |
w, % |
wl, % |
wp, % |
Ip, % |
e |
||||||||
>2,0 |
2,0-1,0 |
1,0-0,5 |
0,5-0,25 |
0,25-0,1 |
0,1-0,05 |
0,05-0,01 |
0,01-0,005 |
<0,005 |
|||||||
3 |
2,2-2,4 |
0,6 |
32,5 |
14,6 |
19,2 |
11,2 |
7,0 |
7,1 |
7,0 |
0,8 |
8,4 |
- |
- |
- |
0,840 |
2 |
10,2-10,4 |
- |
3,1 |
10,2 |
4,3 |
8,2 |
14,1 |
21,5 |
20,4 |
18,2 |
16,2 |
46 |
18 |
15 |
0,960 |
1 |
50,2-50,4 |
2,3 |
5,8 |
12,2 |
13,9 |
48,0 |
12,4 |
2,8 |
1,8 |
0,8 |
4,4 |
- |
- |
- |
0,602 |
8 |
5,6-5,8 |
0,3 |
30,6 |
13,5 |
20,1 |
10,4 |
9,5 |
8,1 |
6,8 |
0,7 |
7,2 |
- |
- |
- |
0,688 |
1 |
15,2-15,4 |
- |
2,0 |
6,4 |
6,4 |
14,7 |
18,2 |
17,8 |
26,3 |
8,2 |
20,7 |
32 |
21 |
11 |
0,626 |
7 |
6,2-6,4 |
- |
- |
- |
5,1 |
10,4 |
27,5 |
35,2 |
10,3 |
11,5 |
16,7 |
35 |
20 |
15 |
0,920 |
5 |
41,0-41,2 |
1,2 |
6,6 |
11,3 |
14,2 |
49,2 |
13,0 |
3,0 |
0,8 |
0,7 |
17,2 |
- |
- |
- |
0,670 |
1 |
10,5-10,7 |
2,4 |
12,5 |
13,6 |
30,7 |
14,2 |
16,7 |
4,0 |
5,0 |
0,9 |
24,1 |
51 |
32 |
19 |
0,920 |
6 |
25,4-25,6 |
- |
11,6 |
14,2 |
2,1 |
16,8 |
14,8 |
5,2 |
5,1 |
30,2 |
25,2 |
50 |
31 |
19 |
0,840 |
6 |
15,2-15,4 |
1,4 |
0,7 |
5,8 |
7,2 |
13,5 |
18,2 |
16,4 |
27,4 |
9,4 |
20,6 |
28 |
12 |
16 |
0,636 |
Побудувати геолого-літологічну карту та гідрогеологічний розріз, карту гідроізогіпс, карту глибин залягання дзеркала грунтових вод, карту інженерно-геологічного і гідрогеологічного районування та експлікацію до неї.
Дані для виконання розрахунково-графічної роботи №5
Дніпропетровська область
Масштаб карти 1:10000
Розмір карти 250х250 мм
Порядок побудови геолого-літологічної карти: спочатку наносять горизонталі та річку (мал.1, табл.1), потім - свердловини та геологічні границі (табл.2 та 3). Горизонталі побудувати через 5 м.
Вісь річки Орель проходить через точки (див. мал.1): 1жз, 2є, 3еє, 4еє, 5е, 6д, 7г, 8г, 9вг, 10в, 11в.
Ширина річки 30 м
Відмітки урізу води в річці (в точках на мал.1):
3еє – 248,2 м абс.
6гд - 248,3 м абс.
8-9га - 248,4 м абс.
Примітка: координти 9ж означають, що точка знахо-диться на перетині горизонталі 9 з вертикаллю ж, 9-10и - посередині між 9 та 10 горизонталями та вертикаллю и, 3-4вг - посередині між горизонталями 3 і 4 та вертикалями в та г; русло - точка знаходиться в руслі річки.
Таблиця 1
Абсолютні відмітки поверхні, в м абс.
Коорд. |
а |
б |
в |
г |
д |
е |
є |
ж |
з |
и |
і |
1 |
282,3 |
282,3 |
278,6 |
271,3 |
264,3 |
255,1 |
249,9 |
249,9 |
249,8 |
255,2 |
264,5 |
2 |
281,6 |
280,0 |
274,5 |
264,4 |
255,2 |
250,0 |
Русло |
249,8 |
255,2 |
262,3 |
268,4 |
3 |
281,1 |
275,8 |
270,2 |
255,1 |
250,3 |
249,5 |
249,5 |
255,2 |
255,4 |
265,4 |
271,3 |
4 |
280,0 |
273,7 |
263,6 |
249,8 |
249,6 |
249,5 |
249,5 |
255,3 |
260,3 |
269,3 |
273,2 |
5 |
271,8 |
270,1 |
255,4 |
249,7 |
249,6 |
Русло |
249,6 |
250,2 |
255,3 |
271,2 |
274,2 |
6 |
271,2 |
265,8 |
254,2 |
249,7 |
Русло |
249,6 |
249,9 |
255,3 |
255,4 |
271,6 |
274,8 |
7 |
271,3 |
262,8 |
252,1 |
Русло |
249,4 |
254,8 |
255,4 |
260,1 |
266,3 |
273,1 |
275,3 |
8 |
271,1 |
254,8 |
249,7 |
Русло |
249,8 |
255,2 |
262,4 |
265,4 |
270,2 |
274,2 |
276,4 |
9 |
269,9 |
249,8 |
249,7 |
249,7 |
249,9 |
255,3 |
263,5 |
268,7 |
273,4 |
275,8 |
279,8 |
10 |
265,3 |
251,6 |
Русло |
249,8 |
250,2 |
255,4 |
264,9 |
271,4 |
274,1 |
279,6 |
281,1 |
11 |
265,4 |
251,5 |
Русло |
249,8 |
255,1 |
255,4 |
265,2 |
272,3 |
274,6 |
279,9 |
282,3 |
Таблиця 2
Координати свердловин
|
№ свердловини та її координати |
||||
|
Лінія розрізу I-I |
||||
№ свердловини |
1 |
2 |
3 |
4 |
5 |
Координати |
2-3б |
3г |
3-4є |
4жз |
4-5зи |
|
Лінія розрізу II-II |
||||
№ свердловини |
6 |
7 |
8 |
9 |
10 |
Координати |
5-6бв |
5-6г |
6ж |
6-7зи |
6-7иі |
|
Лінія розрізу III-III |
||||
№ свердловини |
11 |
12 |
13 |
14 |
15 |
Координати |
8аб |
8-9в |
8-9е |
8-9єж |
9зи |
Таблиця 3
Буровий журнал
№ сверд- ловини |
|
Вік та літологія |
Дані про підземні води |
|||||||
Відмітка гирла сверд-ловини |
аIV
|
аIII
|
vdII
|
N
|
K2 |
I водоносний горизонт |
II водоносний горизонт |
|||
Піски |
Суглин-ки |
Супіски лесо-подібні |
Глини |
Вапняки тріщинуваті |
появ-лення води |
вста-нов-лення |
появ-лення води |
вста-нов-лення |
||
1 |
277,5 |
- |
- |
8,1 |
40,2 |
15,3 |
5,2 |
5,2 |
48,2 |
18,3 |
2 |
255,1 |
- |
- |
- |
25,5 |
28,6 |
- |
- |
25,5 |
4,8 |
3 |
249,5 |
12,6 |
- |
- |
6,8 |
28,3 |
2,1 |
2,1 |
19,4 |
3,0 |
4 |
255,3 |
- |
9,3 |
- |
17,1 |
23,6 |
- |
- |
26,4 |
5,3 |
5 |
269,3 |
- |
- |
15,6 |
23,1 |
24,2 |
- |
- |
38,7 |
13,2 |
6 |
263,2 |
- |
- |
- |
32,2 |
23,1 |
- |
- |
32,2 |
12.6 |
7 |
249,7 |
7,3 |
- |
- |
14,3 |
28,6 |
1,3 |
1,3 |
21,6 |
4,8 |
8 |
255,3 |
- |
11,4 |
- |
14,2 |
27,3 |
5,1 |
5,1 |
25,6 |
7,2 |
9 |
267,3 |
- |
- |
4,4 |
44,7 |
26,3 |
- |
- |
28,7 |
15,2 |
10 |
273,2 |
- |
- |
21,6 |
22,3 |
23,1 |
2,1 |
2,1 |
43,9 |
19,3 |
11 |
261,2 |
- |
- |
- |
31,3 |
26,8 |
- |
- |
31,3 |
12,4 |
12 |
249,7 |
13,3 |
- |
- |
6,2 |
38,4 |
2.3 |
2,3 |
20,3 |
4,8 |
13 |
255,3 |
- |
11,3 |
- |
14,6 |
35,2 |
4,2 |
4,2 |
25,9 |
12,4 |
14 |
264,2 |
- |
- |
13,6 |
21,3 |
32,3 |
- |
- |
34,9 |
18,6 |
15 |
274,2 |
- |
- |
5,8 |
38,3 |
23,2 |
6,3 |
6,3 |
44,1 |
18,2 |
Примітка: границя між сучасним та верхньочетвертинним алювієм проходить вздовж правосторонньої заплави по горизонталі 250,1 м, границя між верхньочетвертинним алювієм та неогеном проходить вздовж правосторонньої заплави по горизонталі 260,1 м, границя між сучасним алювієм і неогеновими глинами проходить вздовж лівобережної заплави по горизонталі 250,1м, границя між неогеном і середньочетвертинними еоловими відкладами проходит вздовж заплави по горизонталі 270,1м ,
Таблиця 4
Механічний склад та водно-фізичні властивості інженерних грунтів
№ сверд- ловини |
Інтервал відбору проби |
Механічний склад (розмір фракцій в мм та їх вміст у відсотках) |
w, % |
wl, % |
wp, % |
Ip, % |
e |
||||||||
>2,0 |
2,0-1,0 |
1,0-0,5 |
0,5-0,25 |
0,25-0,1 |
0,1-0,05 |
0,05-0,01 |
0,01-0,005 |
<0,005 |
|||||||
12 |
1,5-1,7 |
- |
5,8 |
0,2 |
39,0 |
48,0 |
2,2 |
2,8 |
1,2 |
0,8 |
4,4 |
- |
- |
- |
0,602 |
13 |
2,5-2,8 |
- |
2,0 |
6,4 |
6,4 |
14,7 |
18,2 |
17,8 |
26,3 |
8,2 |
20,7 |
32 |
21 |
11 |
0,626 |
4 |
2,5-2,7 |
- |
4,0 |
5,5 |
4,8 |
13,2 |
19,3 |
18,7 |
25,2 |
9,3 |
22,2 |
27 |
19 |
8 |
0,692 |
5 |
4,2-4,6 |
- |
- |
3,3 |
2,4 |
4,8 |
13,2 |
24,5 |
18,6 |
33,2 |
17,2 |
34 |
14 |
20 |
0,630 |
9 |
8,2-8,4 |
- |
- |
3,5 |
2,5 |
4,2 |
14,6 |
23,8 |
18,5 |
32,9 |
17,3 |
35 |
14 |
21 |
0,636 |
3 |
10,2-10,4 |
- |
6,4 |
0,5 |
38,2 |
43,4 |
2,3 |
2,2 |
1,6 |
0,8 |
4,6 |
- |
- |
- |
0,632 |
15 |
4,6-4,8 |
- |
- |
- |
1,0 |
13,2 |
12,3 |
32,4 |
28,9 |
12,2 |
12,8 |
27 |
19 |
8 |
1,187 |
10 |
15,-15,4 |
- |
- |
3,4 |
5,4 |
5,8 |
4,4 |
36,2 |
30,5 |
14,3 |
14,1 |
29 |
20 |
9 |
1,169 |
Побудувати геолого-літологічну карту та гідрогеологічний розріз, карту гідроізогіпс, карту глибин залягання дзеркала грунтових вод, карту інженерно-геологічного і гідрогеологічного районування та експлікацію до неї.
Дані для виконання розрахунково-графічної роботи №6
Житомирська область
Масштаб карти 1:10000
Розмір карти 250х250 мм
Порядок побудови геолого-літологічної карти: спочатку наносять горизонталі та річку (мал.1, табл.1), потім - свердловини та геологічні границі (табл.2 та 3). Горизонталі побудувати через 2 м.
Вісь річки Уборть проходить через точки (див. мал.1): 1еє, 2де, 3д, 4де, 5д, 6д, 7д, 8гд, 9гд, 10гд, 11г.
Ширина річки 20 м.
Відмітки урізу води в річці (в точках на мал.1):
2де - 229,4 м абс.
6д – 228,3 м абс.
8гд - 227,2 м абс.
Примітка: координти 9ж означають, що точка знахо-диться на перетині горизонталі 9 з вертикаллю ж, 9-10и - посередині між 9 та 10 горизонталями та вертикаллю и, 3-4вг - посередині між горизонталями 3 і 4 та вертикалями в та г; русло - точка знаходиться в руслі річки.
Таблиця 1
Абсолютні відмітки поверхні, в м абс.
Коорд. |
а |
б |
в |
г |
д |
е |
є |
ж |
з |
и |
і |
1 |
236,4 |
236,2 |
236,1 |
236,5 |
229,8 |
229,6 |
229,6 |
234,0 |
237,0 |
237,9 |
245,2 |
2 |
236,5 |
236,1 |
236,1 |
235,1 |
229,8 |
229,6 |
229,8 |
236,2 |
237,6 |
243,8 |
247,3 |
3 |
236,6 |
236,1 |
236,2 |
229,8 |
229,7 |
229,7 |
231,1 |
236,3 |
237,7 |
246,1 |
248,2 |
4 |
236,4 |
236,1 |
236,3 |
229,7 |
229,7 |
229,8 |
236,3 |
236,8 |
242,0 |
245,8 |
249,6 |
5 |
236,8 |
236,2 |
236,2 |
229,9 |
Русло |
229,8 |
236,4 |
236,8 |
242,8 |
247,8 |
250,3 |
6 |
236,6 |
236,1 |
236,1 |
229,8 |
Русло |
229,9 |
236,3 |
237,2 |
243,3 |
248,1 |
250,5 |
7 |
236,9 |
236,1 |
233,8 |
229,7 |
Русло |
229,9 |
236,3 |
237,5 |
243,4 |
248,2 |
250,6 |
8 |
236,5 |
236,5 |
230,0 |
229,8 |
229,7 |
231,9 |
236,2 |
237,7 |
243,2 |
247,9 |
250,2 |
9 |
236,3 |
236,9 |
229,9 |
229,8 |
229,7 |
229,9 |
236,1 |
236,8 |
241,8 |
246,8 |
250,0 |
10 |
236,1 |
236,2 |
229,8 |
229,7 |
229,8 |
229,8 |
236,2 |
236,4 |
237,8 |
245,2 |
248,8 |
11 |
236,0 |
233,5 |
229,9 |
229,6 |
229,8 |
231,2 |
236,2 |
236,5 |
237,2 |
243,2 |
247,9 |
Таблиця 2
Координати свердловин
|
№ свердловини та її координати |
||||
|
Лінія розрізу I-I |
||||
№ свердловини |
1 |
2 |
3 |
4 |
5 |
Координати |
3б |
3гд |
3еє |
3жз |
3иі |
|
Лінія розрізу II-II |
||||
№ свердловини |
6 |
7 |
8 |
9 |
10 |
Координати |
5-6аб |
5-6г |
5-6е |
5-6єж |
5-6и |
|
Лінія розрізу III-III |
||||
№ свердловини |
11 |
12 |
13 |
14 |
15 |
Координати |
8б |
8вг |
8де |
8єж |
8и |
Таблиця 3
Буровий журнал
№ сверд- ловини |
Відмітка гирла свердло вини |
Вік та літологія |
Дані про підземні води |
|||||||
аIV
|
аIII
|
аII
|
N
|
gPR1 |
I водоносний горизонт |
II водоносний горизонт |
||||
Піски |
Супіски |
Суглинки лесопо-дібні |
Глини каоліно-ві |
Гнейси |
появ-лення води |
вста-нов-лення |
появ-лення води |
вста-нов-лення |
||
1 |
236,1 |
- |
10,1 |
- |
6,0 |
10,1 |
4,0 |
4,0 |
16,1 |
3,0 |
2 |
229,8 |
5,9 |
- |
- |
4,0 |
11,2 |
2,1 |
2,1 |
9,9 |
+1,5 |
3 |
229,7 |
5,3 |
- |
- |
4,1 |
10,5 |
1,9 |
1,9 |
9,4 |
+2,3 |
4 |
236,3 |
- |
10,1 |
- |
4,9 |
10,2 |
4,8 |
4,8 |
15,0 |
3,9 |
5 |
246,1 |
- |
- |
20,1 |
5,9 |
11,2 |
7,9 |
7,9 |
26,0 |
11,2 |
6 |
236,2 |
- |
10,5 |
- |
6,1 |
10,8 |
3,9 |
3,9 |
16,6 |
2,1 |
7 |
229,8 |
5,8 |
- |
- |
4,5 |
11,1 |
2,1 |
2,1 |
10,3 |
+2,4 |
8 |
229,8 |
5,9 |
- |
- |
4,5 |
11,5 |
2,2 |
2,2 |
10,4 |
+2,9 |
9 |
236,2 |
- |
11,0 |
- |
5,5 |
11,8 |
5,5 |
5,5 |
15,6 |
2,1 |
10 |
247,0 |
- |
- |
20,4 |
8,1 |
12,4 |
10,1 |
10,1 |
28,5 |
13,2 |
11 |
236,5 |
- |
10,1 |
- |
6,1 |
11,8 |
4,5 |
4,5 |
16,2 |
3,2 |
12 |
229,8 |
5,5 |
- |
- |
4,6 |
11,2 |
1,9 |
1,9 |
10,1 |
+5,6 |
13 |
229,9 |
5,0 |
- |
- |
5,1 |
11,5 |
1,8 |
1,8 |
10,1 |
+3,2 |
14 |
236,2 |
- |
10,1 |
- |
6,1 |
11,8 |
5,1 |
5,1 |
10,1 |
1,9 |
15 |
247,9 |
- |
- |
19,8 |
7,6 |
11,9 |
9,2 |
9,2 |
27,4 |
10,4 |
Примітка: границя між сучасним та верхньочетвертинним алювієм проходить вздовж заплави по горизонталі 230,1 м, границя між верхньочетвертинним та середньочетвертинним алювієм проходить вздовж лівобережного схилу долини річки по горизонталі 237,9 м.
Таблиця 4
Механічний склад та водно-фізичні властивості інженерних грунтів
№ сверд- ловини |
Інтервал відбору проби |
Механічний склад (розмір фракцій в мм та їхній вміст у відсотках) |
w, % |
wl, % |
wp, % |
Ip, % |
e |
||||||||
>2,0 |
2,0-1,0 |
1,0-0,5 |
0,5-0,25 |
0,25-0,1 |
0,1-0,05 |
0,05-0,01 |
0,01-0,005 |
<0,005 |
|||||||
2 |
3,8-4,0 |
19,0 |
7,5 |
13,0 |
41,0 |
10,5 |
4,0 |
3,0 |
1,5 |
0,5 |
22,0 |
- |
- |
- |
0,620 |
3 |
4,5-4,7 |
12,5 |
21,5 |
4,5 |
19,5 |
31,5 |
4,0 |
2,5 |
3,0 |
1,0 |
24,1 |
- |
- |
- |
0,622 |
1 |
6,8-7,0 |
5,5 |
12,5 |
10,0 |
21,5 |
37,0 |
10,0 |
1,5 |
1,5 |
0,5 |
24,2 |
- |
- |
- |
0,593 |
5 |
4,8-5,0 |
- |
- |
3,0 |
3,1 |
7,3 |
14,1 |
28,5 |
32,6 |
11,4 |
14,5 |
31 |
20 |
11 |
1,127 |
15 |
6,4-6,6 |
- |
- |
1,5 |
4,3 |
6,2 |
12,1 |
28,5 |
34,8 |
12,6 |
13,8 |
26 |
18 |
8 |
1,135 |
4 |
2,4-2,6 |
- |
- |
1,7 |
4,1 |
7,2 |
11,1 |
20,5 |
42,8 |
12,6 |
13,4 |
27 |
18 |
9 |
1,246 |
1 |
12,4-12,6 |
- |
- |
- |
3,2 |
13,4 |
11,7 |
24,6 |
12,5 |
34,6 |
26,2 |
52 |
32 |
20 |
0,720 |
5 |
23,8-24,0 |
- |
- |
4,9 |
8,5 |
14,2 |
10,2 |
12,4 |
14,6 |
35,2 |
28,4 |
55 |
33 |
22 |
0,722 |
Побудувати геолого-літологічну карту та гідрогеологічний розріз, карту гідроізогіпс, карту глибин залягання дзеркала грунтових вод, карту інженерно-геологічного і гідрогеологічного районування та експлікацію до неї.
