Сечение 4-4
Рассчитывать осадку основания фундамента под колонну будем методом послойного суммирования.
Определяем вертикальное напряжение от собственного веса грунта в характерных плоскостях:
На подошве 1-го слоя:
На уровне грунтовых вод:
.
На подошве 2-го слоя:
.
На отметке подошвы фундамента:
.
На подошве 3-го слоя:
.
Над подошвой 4-го слоя :
.
Под подошвой 4-го слоя :
.
Определяем дополнительное (к природному) вертикальное напряжение в грунте под подошвой фундамента и строим эпюру (3.12)
,
где:
– среднее давление на уровне подошвы
фундамента;
Толщу грунта ниже подошвы фундамента разбиваем на слои не более :
.
Значения эпюры рассчитываются по формуле(3.13):
где: коэффициент, принимаемый по таб. В5[1] в зависимости от формы подошвы фундамента и относительной глубины .
Определяем осадку каждого слоя основания по формуле(3.14):
,
где: –безразмерный коэффициент для всех видов грунтов;
среднее дополнительное вертикальное напряжение в -том слое грунта.
Осадка основания фундамента вычисляется суммированием величины осадки каждого слоя. Суммарно, она не должна превышать предельно допустимой осадки сооружения(3.15):
Вычисления сводим в таблицу 3.2.
Таблица 3.2 Определение осадок фундамента
|
|
|
|
|
|
|
|
|
|
Суглинок полутвердый |
|||||||||
0 |
0 |
1 |
12 |
416,15 |
76,18 |
15,236 |
17000 |
0 |
|
12 |
0,4 |
0,975 |
12 |
405,7463 |
78,532 |
15,7064 |
0,232 |
||
24 |
0,8 |
0,869 |
12 |
361,6344 |
80,884 |
16,1768 |
0,217 |
||
36 |
1,2 |
0,723 |
12 |
300,8765 |
83,236 |
16,6472 |
0,187 |
||
48 |
1,6 |
0,588 |
12 |
244,6962 |
85,588 |
17,1176 |
0,154 |
||
60 |
2 |
0,475 |
12 |
197,6713 |
87,94 |
17,588 |
0,125 |
||
72 |
2,4 |
0,387 |
12 |
161,0501 |
90,292 |
18,0584 |
0,101 |
||
84 |
2,8 |
0,317 |
12 |
131,9196 |
92,644 |
18,5288 |
0,083 |
||
96 |
3,2 |
0,263 |
12 |
109,4475 |
94,996 |
18,9992 |
0,068 |
||
108 |
3,6 |
0,221 |
12 |
91,96915 |
97,348 |
19,4696 |
0,057 |
||
120 |
4 |
0,187 |
12 |
77,82005 |
99,7 |
19,94 |
0,048 |
||
132 |
4,4 |
0,1599 |
12 |
66,54239 |
102,052 |
20,4104 |
0,041 |
||
144 |
4,8 |
0,139 |
12 |
57,84485 |
104,404 |
20,8808 |
0,035 |
||
156 |
5,2 |
0,121 |
12 |
50,35415 |
106,756 |
21,3512 |
0,031 |
||
168 |
5,6 |
0,106 |
12 |
44,1119 |
109,108 |
21,8216 |
0,027 |
||
180 |
6 |
0,094 |
12 |
39,1181 |
111,46 |
22,292 |
|
0,024 |
|
192 |
6,4 |
0,083 |
12 |
34,54045 |
113,812 |
22,7624 |
|
0,021 |
|
204 |
6,8 |
0,0708 |
12 |
29,46342 |
116,164 |
23,2328 |
|
0,018 |
|
216 |
7,2 |
0,0671 |
12 |
27,92367 |
118,516 |
23,7032 |
|
0,017 |
|
228 |
7,6 |
0,061 |
12 |
25,38515 |
120,868 |
24,1736 |
|
0,015 |
|
∑ |
1,498 |
Данное
условие соблюдается на глубине
от подошвы фундамента (см. табл 3.2, рисунок
3.4).
Осадка
основания
,
где
согласно табл. В4 [1].

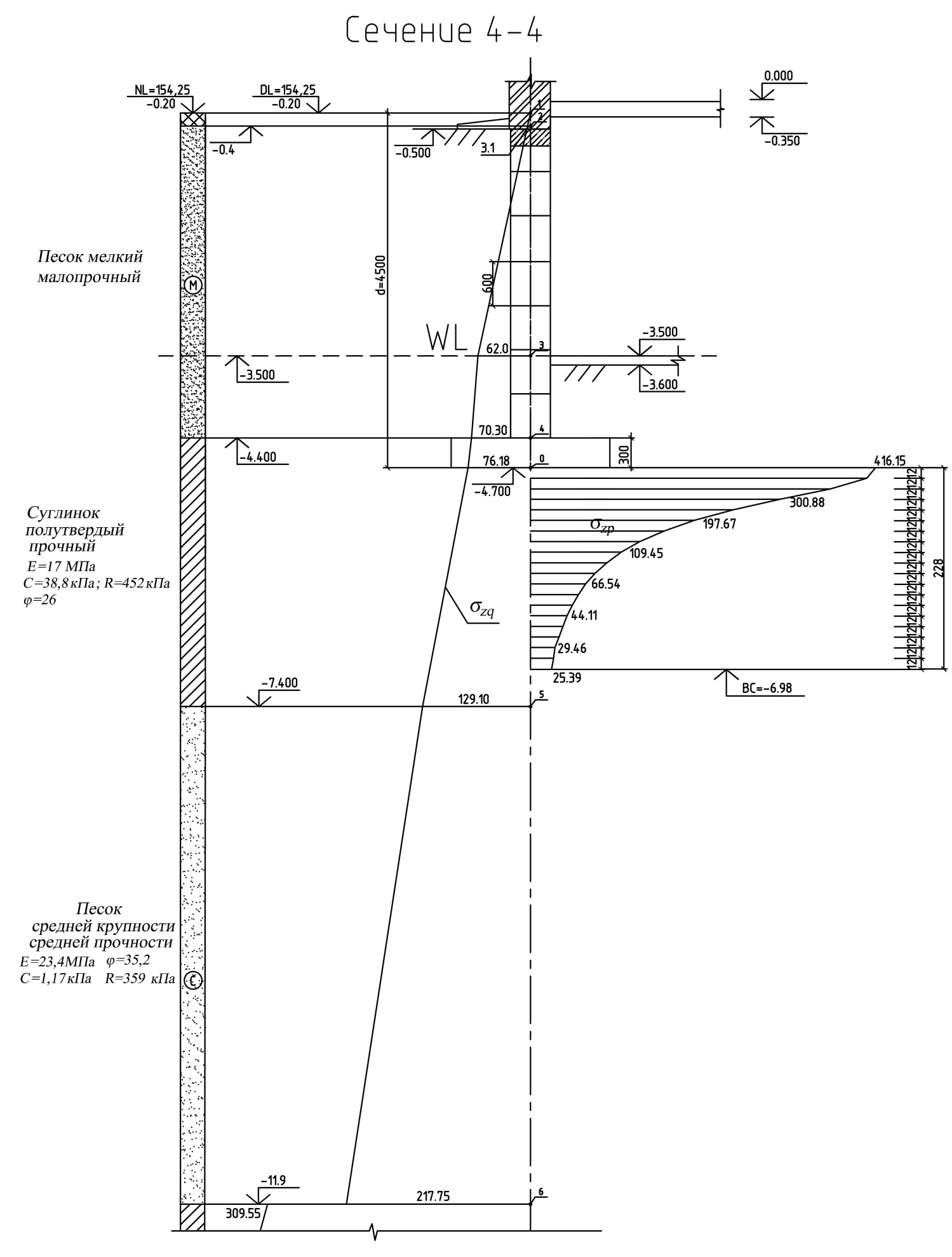

Рисунок 3.4 - Схема к расчету осадок
