Сечение 4-4

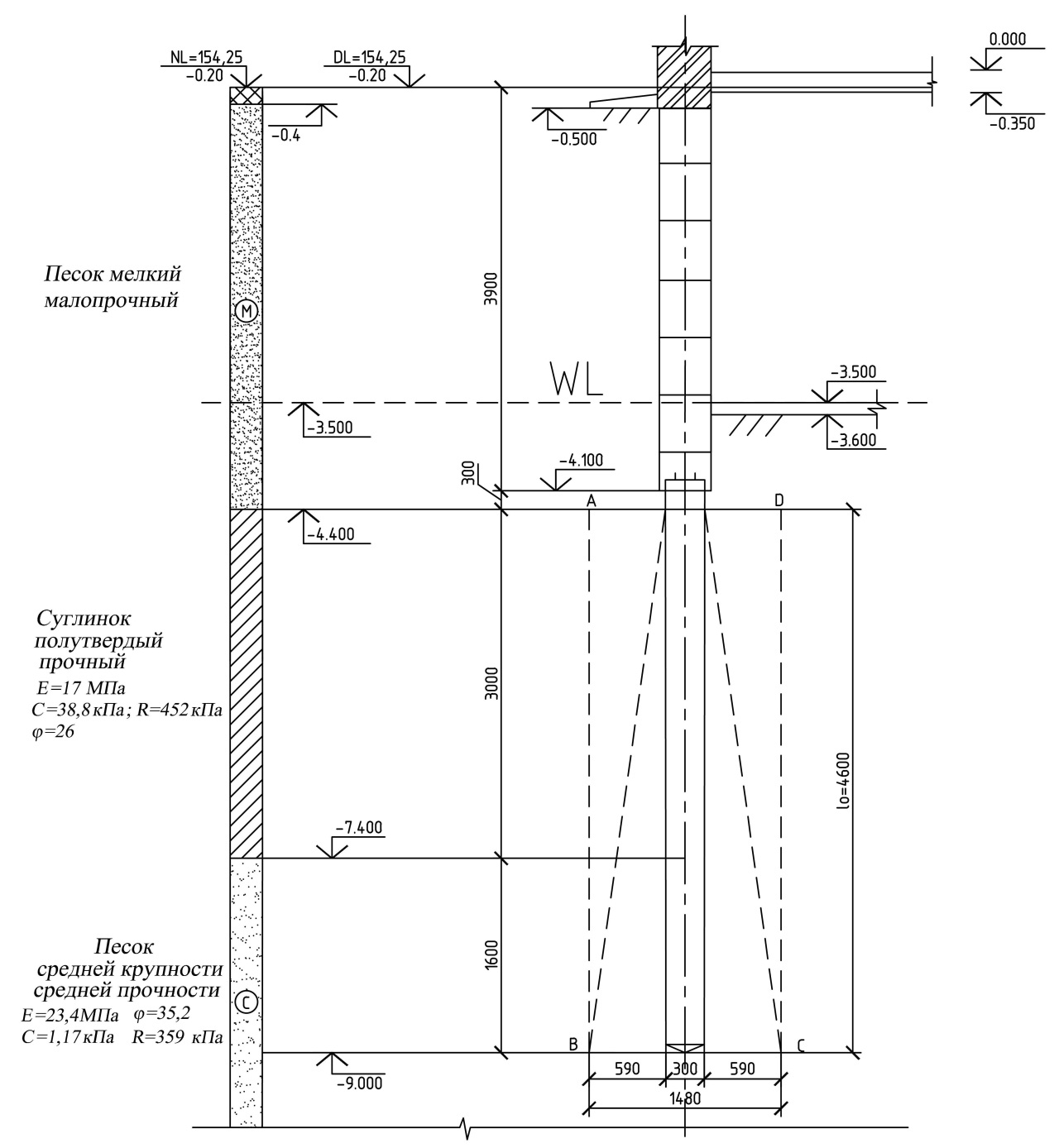

Рисунок 3.12 - Схема условного фундамента в сечении 4-4

;

.

Определим размеры условного фундамента.

Ширина:

мм.

.

Длина:

(расстояние между осями свай).

По формуле (3.32) определим площадь условного фундамента:

.

Давление по подошве условного фундамента не должно превышать расчётного давления на грунт(3.33):

– нагрузка, действующая на сваю, собранная с грузовой площади шириной 1,7 м.

соответственно вес ростверка, грунта, свай, кН.

.

вес свай в фундаменте (таблица Г.1 [1]).

расчётное сопротивление грунта под подошвой условного фундамента, определяемое по формуле (3.5).

, ; (так как b<10 м);

(по таблице В.3[1], при ).

Так как прочностные характеристики грунта (φ и с) приняты на основе статистических данных, то ;

По формуле (3.7) определяем удельный вес грунта 2-го и 3-го слоя:

По формуле (3.6) определяем осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента:

По формуле (3.8) определяем осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента:

- толщина слоя грунта выше подошвы фундамента со стороны подвала,

- толщина конструкции пола подвала,

- расчётное значение удельного веса материала пола подвала.

– расчетное значение удельного сцепления грунта, залегающего ниже подошвы фундамента;

По формуле (3.5)определяем расчетное сопротивление грунта основания:

Проверим выполнение условия (3.33):

Условие выполняется, то есть прочность куста свай обеспечена.

3.2.7 Определение осадки методом эквивалентного слоя Сечение 1-1

Дополнительное вертикальное напряжение на уровне подошвы условного фундамента:

, (3.34)

где: h = 6,2 м ­– глубина заложения условного фундамента;

.

Мощность эквивалентного слоя вычисляется по формуле:

h_экв = А_w · b_усл, (3.35)

где А_w = 1,40 – коэффициент эквивалентного слоя принимаемый по т. 7.2 [5] (грунт суглинок полутвердый , ).

м.

В расчетной схеме сжимаемую толщу грунта, которая оказывает влияние на осадку фундамента, принимают равной двум мощностям эквивалентного слоя:

м.

Осадку фундамента методом эквивалентного слоя определяем по формуле:

(3.36)

где m_v – средний коэффициент относительной сжимаемости для всей сжимаемой толщи, определяемый из условия, что полная осадка грунтов в пределах сжимаемой толщи H равна сумме осадок входящих в нее слоев, по формуле:

_,

где: h_i – толщина отдельных слоев грунта до глубины H;

m_v,i – коэффициент относительной сжимаемости каждого слоя, определяемый по формуле:

(3.37)

где β_i – безразмерный коэффициент, который зависит от коэффициента относительной поперечной деформации грунта, для песков = 0,8, глин = 0,4.

Z_i – расстояние от точки, соответствующей глубине H, до середины i-слоя (рисунок 3.13).

;

;

.

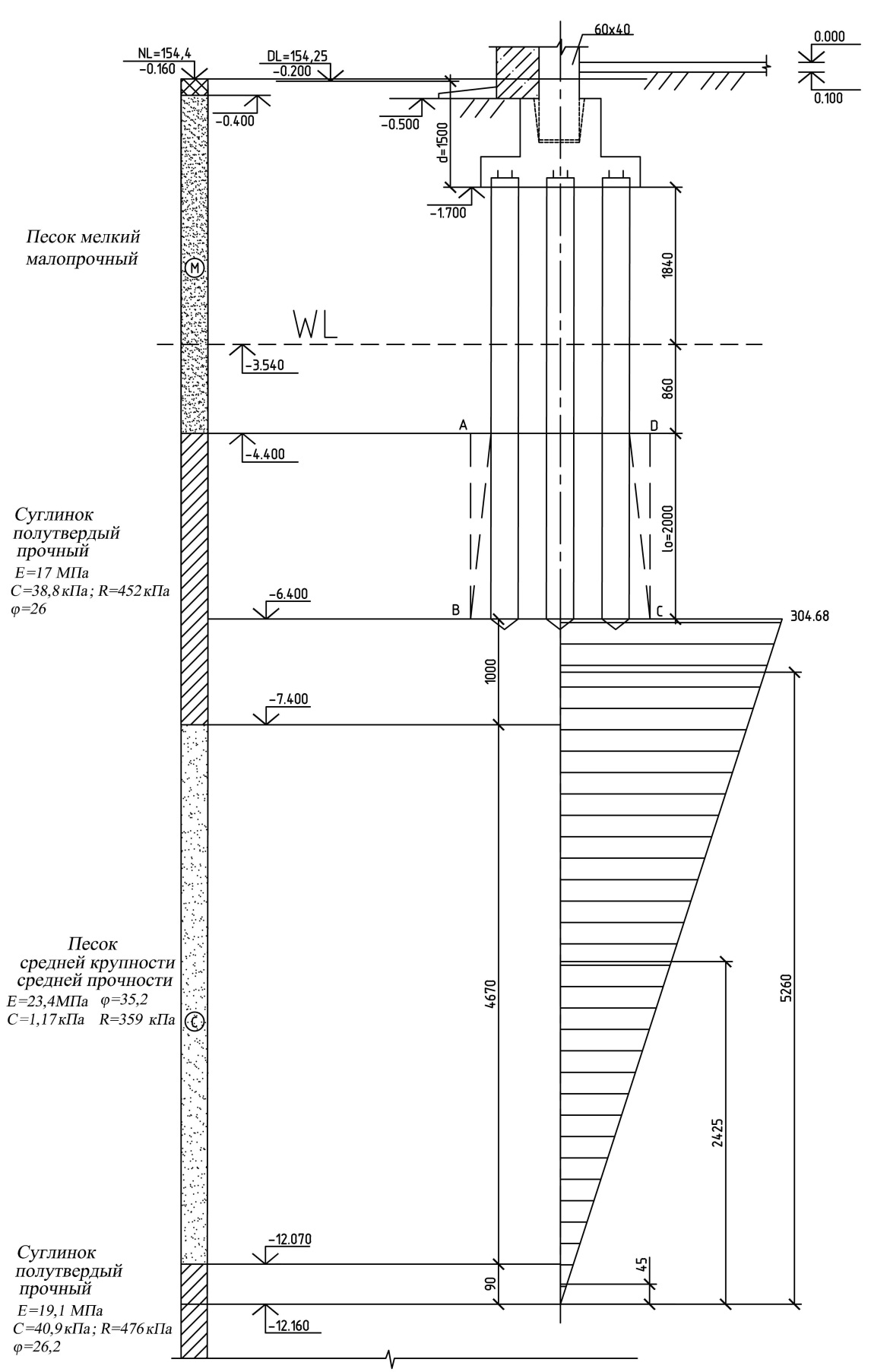

Рисунок 3.13 - Схема к расчёту осадок свайного фундамента
