2.1.3 Технічне обслуговування струменевого принтера

Послідовність дій:

1. Зніміть бічні кришки. Для цього потрібно звільнити засувки знизу, натиснувши на них (через отвори в піддоні принтера) і потягнувши нижню частину кришки в бік від корпусу (рис.6).

Рисунок 6 – Струменевий принтер

2. Потім, відсунувши нижню частину кришки, натиснути на верхню частину кришки (зверху вниз), щоб зняти її з гачків, якими вона тримається за верхню частину корпусу, одночасно відводячи кришку вниз і убік (рис.7).

Рисунок 7 – Струменевий принтер

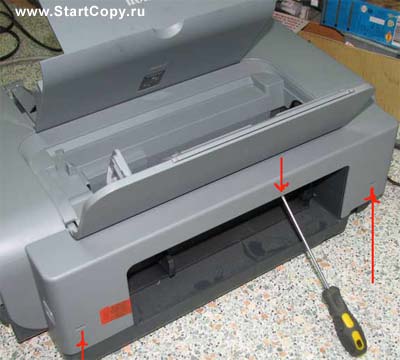

3. Далі зніміть передні накладки. Вони легше знімаються, коли звільнені засувки передній частині корпусу принтера (рис.8).

Рисунок 8 – Струменевий принтер

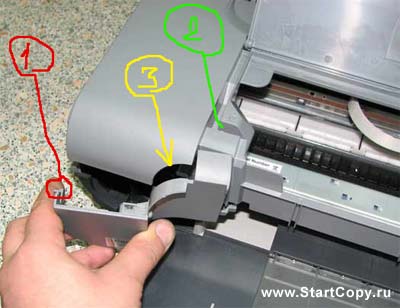

4. Тонкою викруткою звільніть засувку 1 (рис.9). Потім з внутрішньої сторони піддягніть засувку 2 і посуньте цю частину накладки до себе (більше, ніж на 3-4 мм, вона не посунеться). Після цього вставьте тонку викрутку в щілину між накладкою і корпусом 3 (біля правої накладки викрутка вставляється над кнопкою включення), і, віджимаючи накладку вниз, потягніть зовнішній край накладки, намагаючись внутрішню частину залишити на місці. Коли накладка звільнена (за винятком внутрішньої частини), треба зовнішню частину накладки нахилити вниз, щоб звільнити внутрішню частину. Уважно подивіться, як вона тримається за корпус – збирати доведеться в зворотному порядку.

Рисунок 9 – Струменевий принтер

5. Звільніть засувки корпусу – по дві з кожного боку і три ззаду, зніміть корпус принтера. Знайдіть ломану вісь ролика подачі паперу, зніміть її. Щоб було зручніше знімати зламаних ролик для ремонту, зніміть "кронштейн", в який входила зламана вісь (рис. 10).

Рисунок 10 – Струменевий принтер

6. З передньої сторони відкрутіть саморіз, який зміцнює "кронштейн" до станини. Вийміть його, віджавши засувку і зрушуючи "кронштейн" вліво (рис.11).

Рисунок 11 – Струменевий принтер

7. Далі зніміть датчик, тому що при відгинанні засувок, які тримають ролик, інструмент може зісковзнути і пошкодити оптопару датчика (рис.12).

Рисунок 12 – Струменевий принтер

8. Ролик утримується двома засувками. Віджиміть засувки, одночасно витягуючи ролик (рис.13).

Рисунок 13 – Струменевий принтер

9. Зберіть у зворотному порядку струменевий принтер.

2.2 Технічне обслуговування сканера

Послідовність дій:

1. За допомогою викрутки обережно зніміть корпус сканера та ознайомтесь з його внутрішньою структурою.

2. Використовуючи необхідні засоби для очищення деталей від бруду, очистіть сканер.

3. Обережно зберіть корпус сканера.

2.3 Технічне обслуговування ксерокса

Послідовність дій:

1. За допомогою викрутки обережно зніміть корпус ксерокса та ознайомтесь з його внутрішньою структурою.

2. Використовуючи необхідні засоби для очищення деталей від бруду, очистіть ксерокс.

3. Обережно зберіть корпус ксерокса.

3. Порядок виконання роботи

3.1 Ознайомитись з теоретичними відомостями.

3.2 Згідно з інструкцій провести технічне обслуговування матричного, струменевого та лазерного принтерів.

3.3 Згідно з інструкцій провести технічне обслуговування ксероксу.

3.4 Згідно з інструкцій провести технічне обслуговування сканера.

4. Контрольні запитання:

4.1 Які існують види принтерів?

4.2 Які існують види сканерів?

4.3 Які існують види ксероксів?

5. Зміст звіту:

5.1 Тема та мета практичної роботи

5.2 Послідовність виконаних операцій

5.3 Відповіді на контрольні запитання

5.4 Висновок проведеної роботи
