2. Інструкції по виконанню практичної роботи

Блок-схема: альтернативный процесс 216 Блок-схема: процесс 220 Прямая со стрелкой 217 Прямая соединительная линия 218 Прямая соединительная линия 219

Прямая со стрелкой 215

Блок-схема: процесс 210 Блок-схема: решение 214 Прямая соединительная линия 213 Полилиния 209 Прямая соединительная линия 211 Прямая со стрелкой 212

Прямая соединительная линия 207 Прямая со стрелкой 208

Прямая со стрелкой 201 Прямая соединительная линия 202 Прямая соединительная линия 203 Прямая со стрелкой 205

Блок-схема: процесс 198 Блок-схема: решение 197 Прямая соединительная линия 199 Прямая соединительная линия 200

Блок-схема: процесс 125 Блок-схема: процесс 129 Блок-схема: процесс 131 Блок-схема: процесс 132 Блок-схема: процесс 133 Блок-схема: процесс 124 Блок-схема: процесс 123 Блок-схема: процесс 195 Блок-схема: процесс 121 Блок-схема: процесс 130 Блок-схема: процесс 193 Блок-схема: процесс 122 Блок-схема: решение 115 Блок-схема: решение 119 Блок-схема: решение 118 Блок-схема: решение 117 Блок-схема: решение 116 Блок-схема: решение 134 Блок-схема: решение 120 Блок-схема: решение 128 Блок-схема: решение 127 Блок-схема: решение 126 Прямая со стрелкой 135 Прямая со стрелкой 137 Прямая со стрелкой 138 Прямая со стрелкой 139 Прямая со стрелкой 141 Прямая со стрелкой 142 Прямая соединительная линия 143 Прямая соединительная линия 144 Прямая со стрелкой 145 Прямая со стрелкой 146 Прямая со стрелкой 147 Прямая соединительная линия 196 Прямая соединительная линия 194 Прямая соединительная линия 149 Прямая со стрелкой 150 Прямая со стрелкой 151 Прямая соединительная линия 152 Прямая со стрелкой 153 Прямая соединительная линия 154 Прямая со стрелкой 156 Прямая соединительная линия 162 Прямая со стрелкой 157 Прямая соединительная линия 158 Прямая со стрелкой 161 Прямая соединительная линия 159 Прямая со стрелкой 160 Прямая соединительная линия 163 Прямая со стрелкой 165 Прямая соединительная линия 166 Прямая со стрелкой 169 Прямая со стрелкой 170 Прямая соединительная линия 183 Прямая со стрелкой 175 Прямая со стрелкой 173 Прямая со стрелкой 174 Прямая соединительная линия 176 Прямая соединительная линия 177 Прямая соединительная линия 178 Прямая соединительная линия 180 Прямая соединительная линия 181 Прямая со стрелкой 182 Прямая соединительная линия 186 Прямая соединительная линия 185 Прямая со стрелкой 187 Прямая соединительная линия 188 Прямая со стрелкой 189 Прямая соединительная линия 190 Прямая соединительная линия 191 Прямая со стрелкой 192

Блок-схема: альтернативный процесс 114

3. Порядок виконання роботи

3.1 Ознайомиться з ознаками справної роботи блоку живлення.

3.2 Ознайомиться з методикою виявлення несправностей блоку живлення.

3.3 Скласти алгоритм пошуку несправностей блоку живлення.

3.4 Дати відповіді на контрольні запитання.

3.5 Заповнити звіт.

4. Контрольні запитання:

4.1 Які методи ремонту застосовуються при ремонті БЖ?

4.2 Які основні несправності БЖ існують?

4.3 Яка послідовність дій при ремонті мережевого випрямляча і фільтра?

4.4 Які основні ознаки справної роботи мережевого випрямляча і фільтра БЖ?

5. Зміст звіту:

5.1 Тема та мета практичної роботи

5.2 Алгоритм пошуку несправностей БЖ

5.3 Відповіді на контрольні запитання

5.4 Висновок проведеної роботи

Практична робота № 8

Тема: Монітори. Конфігурація, розбір та збір моніторів на базі електронно-променевої трубки (ЕПТ). Відеокарти.

Мета: Вивчити структуру монітору та відео карти. Ознайомитись з основною методикою розбору та збору моніторів на базі електронно-променевої трубки (ЕПТ).

Обладнання: ПК, монітор, відеокарта.

1. Теоретичні відомості

1.1 Монітори на базі електронно-променевої трубки (епт)

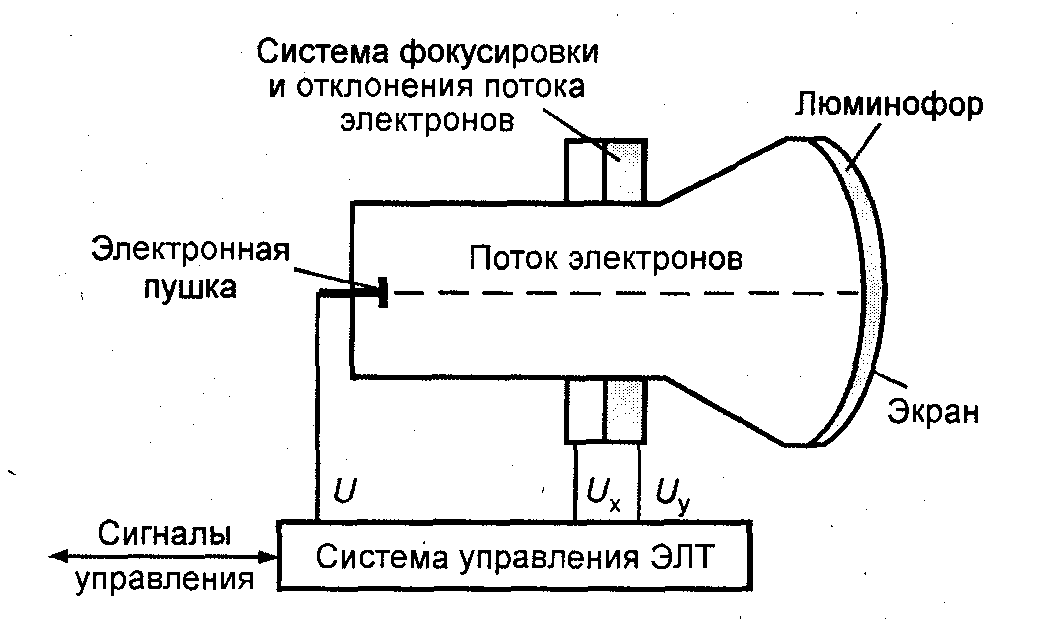

Найпоширенішими пристроями відображення інформації є монітори з урахуванням ЕПТ. Принцип дії таких моніторів мало відрізняється від принципу дії звичайного телевізора й у тому, що випускається електронною гарматою пучок електронів, потрапляючий на екран, покритий люмінофором, викликає його світіння. Дорогою пучка електронів зазвичай перебувають додаткові електроди: модулятор, регулюючий інтенсивність пучка електронів та була пов'язана із нею яскравість зображення, фокусуючий електрод, визначальний розмір світлового плями, і навіть розміщені на горловині ЕПТ котушки відклоняющій системи, дозволяють швидко змінювати напрямок пучка.

Будь-яке текстове чи графічне зображення на екрані монітора комп'ютера (як і і телевізора) складається з безлічі дискретних точок люмінофору, що становлять мінімальний піксел (растра).

Такі монітори називаються >растровими. Електронний промінь у разі періодично сканує весь екран, створюючи у ньому близько розташовані рядки розгорнення.

Монітори з урахуванням ЕПТ прийнято розділяти на аналогові і цифрові.

Управління цифровими моніторами здійснюєтьсядвоичними сигналами, які мають лише 2 значення: логічний одиницю - "1" і логічний нуль - "Про" ("так" і "немає").

Аналогові монітори це моніторах, які працюють із відеокартами стандартуVGA (Video >Graphics >Array) і від. Вони можуть підтримувати дозвіл 640x480 пікселів й підвищений.

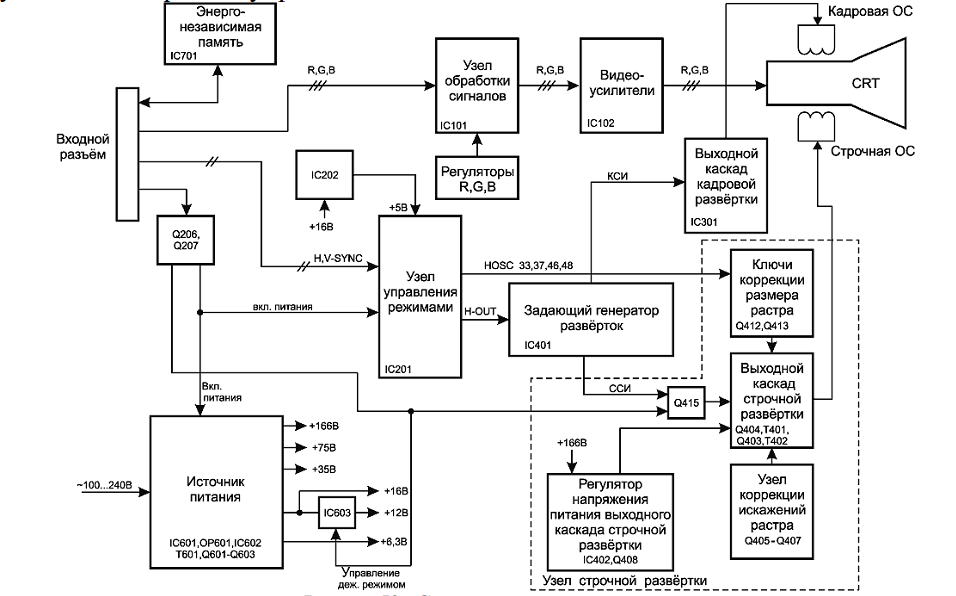

Рисунок 1 – Структурна схема монітору ЕПТ

1.2 Відеокарти

Відеока́ртапристрій, призначений для обробки, генерації зображень з подальшим їх виведенням на екран периферійного пристрою.

Відеопам'ять (video RAM) – доступна відеокарті область оперативної пам'яті комп'ютера, в якій розміщені дані, що відповідають зображенню на екрані. Відеопам'ять може бути виділена з основної оперативної пам'яті системи, в цьому випадку говорять про розподілювальну (shared) пам'ять. У відеопам'яті може міститися як безпосередньо растровий образ зображення (екранний кадр), так і окремі фрагменти як в растровій (текстури), так і у векторній (багатокутники, зокрема трикутники) формах. Як правило, чипи оперативної пам'яті припаяні прямо до текстоліту (плати) відеокарти, на відміну від знімних модулів системної пам'яті, які вставляються в стандартизовані розніми материнських плат. Одна половина чипів, зазвичай, припаяна під радіатором системи охолоджування відеокарти, а друга — із зворотного боку. Така оперативна пам'ять використовується тільки під потреби різних графічних застосунків і ігор. Технології виробництва пам'яті для відеокарт розвиваються стрімкіше, ніж ОЗП для персональних комп'ютерів, це обумовлено високими вимогами ігрової індустрії; тому як правило технологія встановленої відеопам'яті на покоління випереджає основну системну пам'ять.

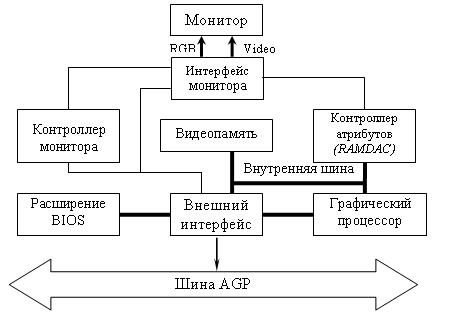

Рисунок 2 – Структурна схема відеокарти
