3.4Регулювання швидкості аеп з пч з кв

В АЕП з перетворювачем частоти та регулюючим випрямлячем регулювання швидкості здійснюється в широкому діапазоні, при цьому забезпечується достатньо високі показники якості. Регулювання чачтоти здійснюється впливом на АІ з допомогою БКІ при одночасному впливові на КВ за допомогою БКВ відповідно з законом регулювання. При цьому можливе двозонне регулювання. Але для механізмів з M_c=const , та для механізмів з лінійно зростаючою механічною характеристикою регулювання вверх обмежено тим що для цього необхідно одночасно з збільшенням частоти відносно збільшити напругу, у результаті чого може трапитися пробій ізоляції. Регулювання вверх застосовується значно рідше ніж в діапазоні вниз і в незначних межах.

В загальному випадку сімейство механічних характеристик буде мати вигляд:

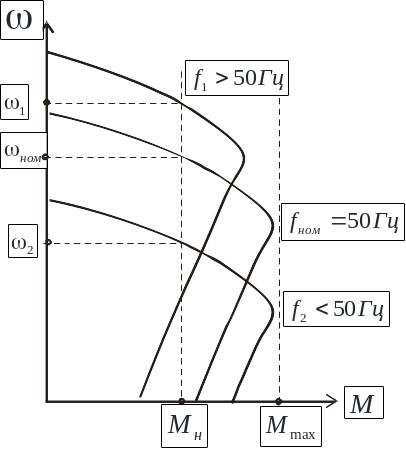

Рис. 3.23 Механічні характеристики АЕП з ПЧ з КВ

Показники якості регулювання :

- Стабільність при частотному регулюванні є високою тому що характеристики в робочій частині мають однакову жорсткість.

- Плавність практично не обмежена.

- Висока економність, але при глибокому регулюванню вниз від основної частоти при якому потрібно значно зменшити кут керування випрямляча при цьому коефіцієнт потужності приводу в цілому може здаватися дуже низьким.

- Регулювання в основному здійснюється при М_с-const на валу двигуна.

- Направлення двозонне застосовується регулювання вниз .

- Діапазон регулювання Д=100:1.

3.4.1Пуск в аеп з пч з кв

Пуск починається при зніженій напрузі та при мінімальній частоті, що відповідно забезпечує відсутність кидка струму чи мінімізацію струму і одночасно великі пускові моменти. При цьому інвертор працює в великими періодами комутації силових ключів, а КВ з кутом керування . Енергетична ефективність пуску в такій системі зменшується за рахунок того що на початку пуску привод споживає велику кількість реактивної складової.

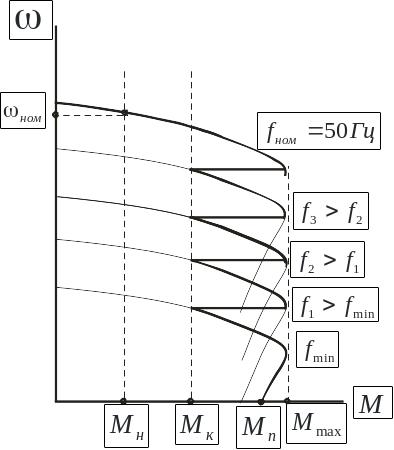

Рис. 3.24 Діаграма пуску в АЕП з ПЧ з КВ

3.4.2Гальмування в аеп с пч с кв

Переваги цієї системи: можливість гальмування в рекуперативному режимі, що зв’язано з наявністю в структурі УВ, якій має двосторонню провідність, що дозволяє рекуператувати електричну енергію в мережу. При цьому процес рекуперативного гальмування реалізується наступним чином: в момент початку гальмування частота і напруга по відношенню до номінального зменшується. При цьому стрибок частота та напруга достатні для того, щоб робоча точка змістилася в другий квадрант. Наступні скачки зменшення частоти та напруги повинні бути такими що в процесі всього гальмування робоча точка не виходила за межі другого квадранту.

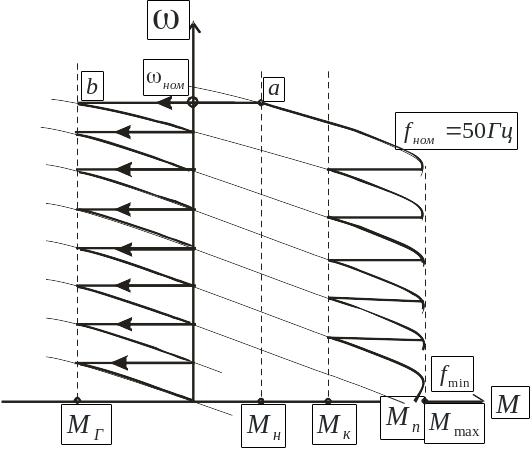

Рис. 3.25 Діаграма гальмування в АЕП з ПЧ з КВ

3.4.3Гальмування противмиканням (гп)

Для ГП в розглянутій схемі достатньо, щоб робота вихідного блока була тільки в режимі інвертування, а вхідного - тільки в режимі випрямляння. Для реалізації цього способу, який заключається в простеженні чергування фаз на виході інвертора необхідно наявність контактора. Безконтактним способом змінити чергування фаз неможливо. Разом в енергетичною неефективністю є друга негативна властивість – відсутність швидкодії гальмування.
