Перегородки

Кирпичные перегородки устраивают толщиной в 1, ½ или ¼ кирпича. Поперечные перегородки прислоняются к основному каркасу, а продольные располагаются между колоннами.

Таблица 12

Панельные железобетонные перегородки из тяжелого,

легкого и ячеистого бетонов

Эскиз	Назначение	Размеры панелей, мм
		l	h	b
	Рядовые панели	5980	1185 1785	80
	Панели в местах примыкания к элементам каркаса	4900 5200 5500 5700	1785
	Простеночные панели в местах расположения дверных проемов	1180 1480	2385

Р

21

22

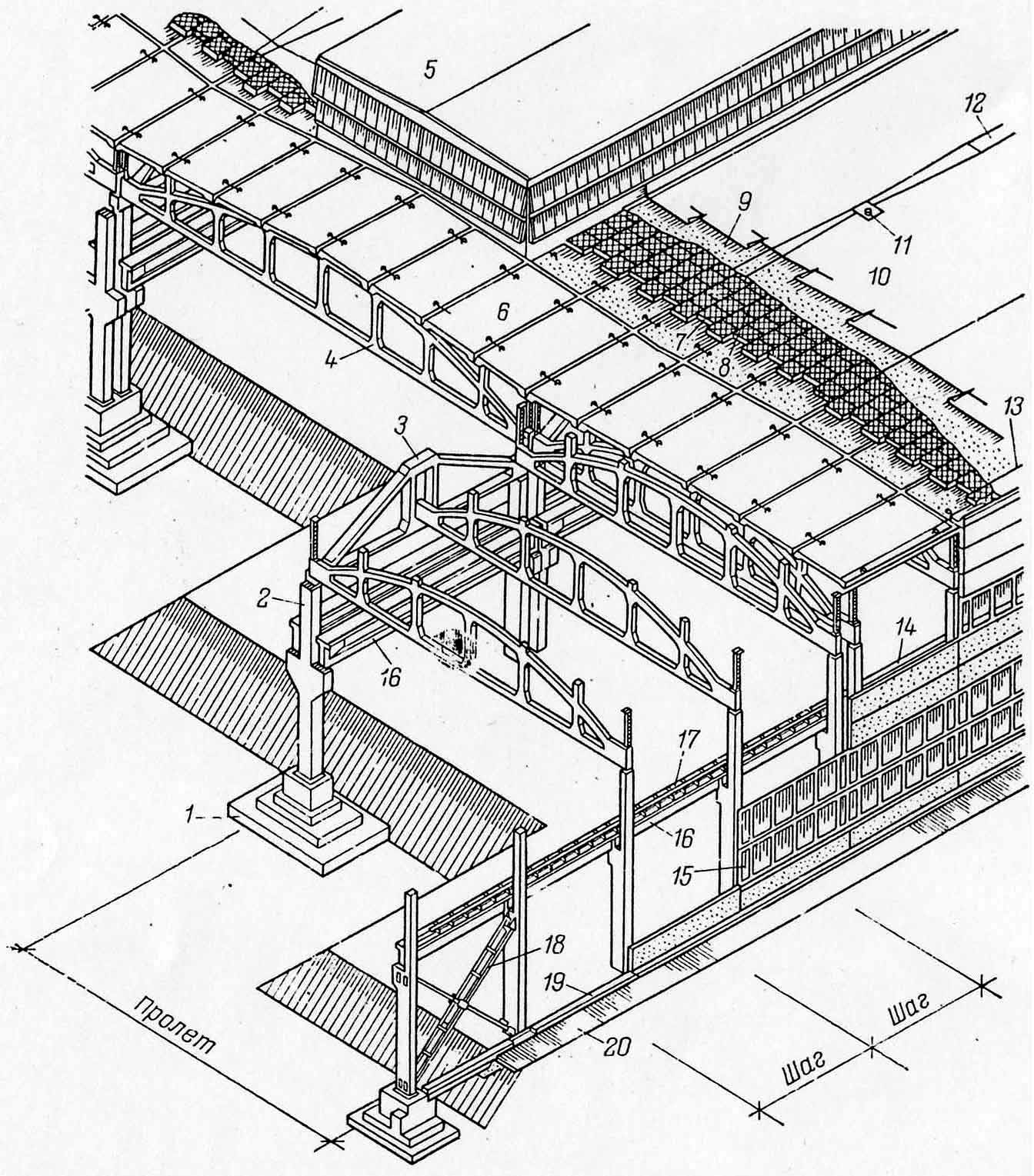

ис. 20. Конструктивные элементы одноэтажного здания с железобетонным каркасом: 1 – фундамент; 2 – колонна; 3 – подстропильная ферма; 4 – стропильная ферма; 5 – светоаэрационный фонарь; 6 – плита покрытия; 7 – пароизоляция; 8 – утеплитель; 9 – выравнивающий слой; 10 – кровельный ковер; 11 – воронка внутреннего водостока; 12 – ендова средняя; 13 – то же, пристенная; 14 – стеновая панель; 15 – оконная панель; 16 – подкрановая балка; 17 – крановый рельс; 18 – вертикальные связи между колоннами; 19 – фундаментная балка; 20 – отмостка; 21 – основание (грунт); 22 – пол

18

19

4

17

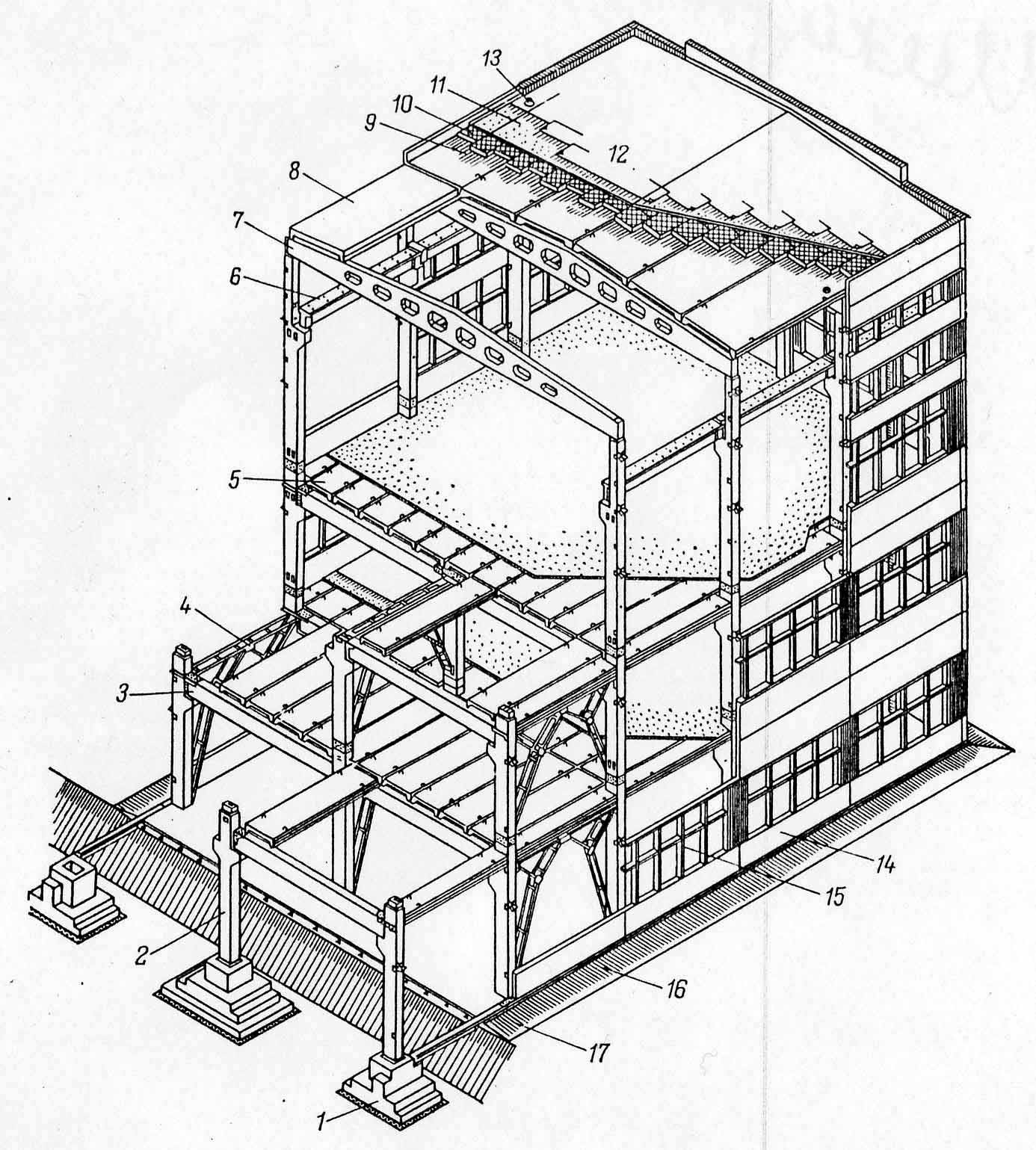

Рис. 21. Элементы многоэтажного здания со сборным железобетонным каркасом:

1 – фундамент; 2 – колонна; 3 –ригель междуэтажного перекрытия; 4 – вертикальные связи между колоннами; 5 – плита междуэтажного перекрытия; 6 – подкрановая балка; 7 – балка покрытия; 8 – плита покрытия; 9 – пароизоляция; 10 – утеплитель; 11 – выравнивающий слой; 12 – кровельный ковер; 13 – воронка внутреннего водостока; 12 – ендова средняя; 13 – то же, пристенная; 14 – стеновая панель; 15 – оконная панель; 16 – отмостка; 17 – фундаментная балка; 18 – основание (грунт); 19 – пол
