Изолирующие противогазы: их назначение, принцип устройства, правила пользования ифизиолого-гигиеническая оценка

На вооружении имеются различные модификации изолирующих проти­вогазов ИП-46, ИП-46М (рис. 14), ИП-4, ИП-4М, ИП-5, ИП-6 (рис. 15) и пред­назначены для работы с большими концентрациями ОВ, с веществами, которые не задерживаются ОФП, для кратковременных работ под водой на глубине 5-7 м.

Принцип защитного действия основан на использовании кислорода, об­разующегося в результате взаимодействия СО₂ и Н₂О выдыхаемого воздуха с перекисными соединениями регенеративного патрона.

Время защитного действия в зависимости от величины физической на­грузки колеблется в пределах от 50-60 мин до 5-6 часов.

ИП-46М состоит из лицевой части с носовым зажимом и загубником, регенеративного патрона с пусковым устройством, дыхательного мешка с кла­паном избыточного давления, алюминиевого каркаса и брезентового чехла.

Регенеративный патрон предназначен для выделения кислорода и по­глощения углекислого газа и водяных паров из выдыхаемого воздуха. Заполнен зернами перекиси и надперекиси натрия с добавлением гидрата окиси кальция.

Пусковое приспособлении служит для обеспечения дыхания в первые минуты после надевания противогаза и для приведения в действие регенеративного патрона путем нагревания его верхней части. Оно состоит из пускового брикета с кислородсодержащим веществом н ампулы с серной кислотой. При раздавливании ампулы выделяется до 12 л кислорода и нагревается верхняя часть патрона для обеспечения реакции выделения кислорода.

Дыхательный мешок помешается в дюралюминиевом каркасе и имеет ниппель для соединения с регенеративным патроном и клапан избыточною давления, который автоматически открывается для выпуска избытка газовой смеси.

Размер шлема изолирующих npoтивогазов определяется путем измерения головы по замкнутой линии, проходящем через макушку, подбородок и ще­ки (табл. 1):

Таблица I

Размер	Результат измерения головы, см
	И 11-4	ИИ-46, ИП-46М
1	До 64	До 63
2	64,5-68.5	63.5-66,5
3	69 и более	67-68,5
4	-	69 и более

После определения требуемого размера лицевой части производят ос­мотр и сборку противогаза:

• присоединяют регенеративный патрон к дыхательному метку и закрепляют;

• в гнездо патрона помещают пусковой брикет и ампулу с кислотой и закрывают накидной гайкой;

• к регенеративному патрону присоединяют соединительную трубку и резиновой пробкой закрывают угольник шлема;

• для предохранения очков от запотевания применяют специальный "карандаш" и нсзапотсвающнс пленки;

• подготовленный шлем укладывают в нижнюю часть каркаса и застеги­вают клапаны сумки.

Для перевода противогаза ИГ1-46 и И11-46М в боевое положение необ­ходимо выдернуть чеку бойка пускового приспособления, вынуть пробку из угольника шлема, надеть шлем на голову, нажатием бойка пускового приспо­собления раздавить ампулу с серной кислотой (при этом слышится хруст раз­давливаемой ампулы) и убедиться, что пусковой брикет сработал, то есть нача­лось выделение кислорода и нагрелась верхняя часть регенеративного патрона.

Для перевода в боевое положение ИП-4 необходимо вынуть пробку hi патрубка шлема, надеть шлем на голову, привести в действие пусковой брикет, для чего необходимо выдернуть предохранительную чеку и ввернуть винт пус­кового приспособления по часовой стрелке до отказа.

К работе в изолирующих противогазах допускаются только липа, про­шедшие курс специального обучения, после сдачи зачета по правилам пользо­вания противогазом и медицинского освидетельствования.

При работе с противогазом необходимо знать признаки истощения реге­неративного патрона:

• слабое наполнение дыхательной смесью мешка;

• слипание стенок дыхательного мешка при вдохе,

• недостаток газовой смеси на вдох;

• нагревание нижней части регенеративного патрона;

При истощении регенеративного патрона может развиться резкое кисло­родное голодание с потерей сознания. Помимо этого могут быть ожоги от на­гретого регенеративного патрона.

В последние пять лет активно совершенствуются средства защиты орга­нов дыхания изолирующего типа. Помимо вышеуказанных ИП-4М, ИП-5, ИП-6 разработаны и поступают на оснащение ПДА, РТ-4.

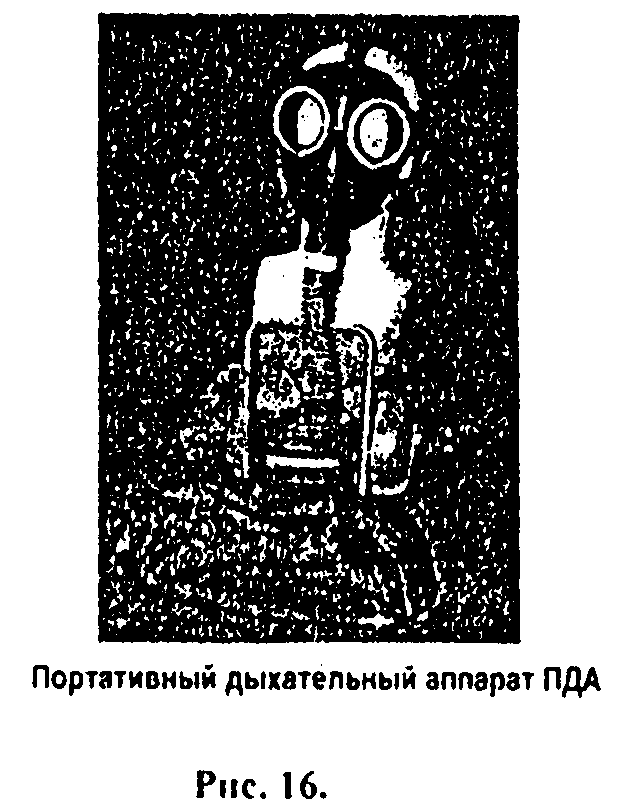

Рис. 16

ПОРТАТИВНЫЙ ДЫХАТЕЛЬНЫЙ АППАРАТ (ПДА) • предназначен для экстренной защиты органов дыхания и лица при эвакуации из аварийной johi.i в условиях недостатка кислорода или присутствия в воздухе вредных ве­ществ в любых концентрациях (рис. 16). Он не требует индивидуальной под­гонки, является средством одноразового действия, но при замене регенератив­ного патрона с помощью специального приспособления может использоваться многократно. Время работы в зависимости от физической нагрузки - от 7 до 60 мин Масса» 1,8 кг.

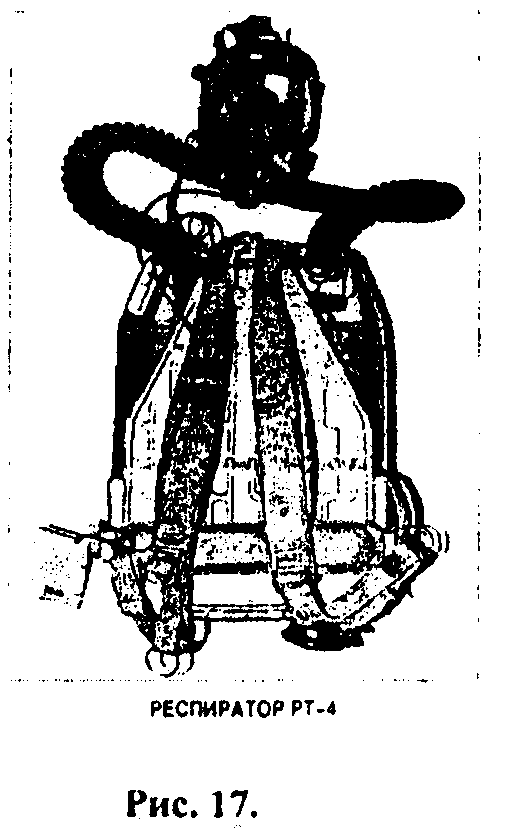

Рис. 17

РЕСПИРАТОР РТ-4 - предназначен для защиты органов дыхания от вредного воздействия непригодной для дыхания атмосферы, а также в условиях недостатка кислорода при выполнении горноспасательных работ в угольных шахтах и карьерах (рис. 17). Время защитного действия при работе средней тя­жести не менее 4 часов. Температурный диапазон эксплуатации от -20°С до +50°С. Сопротивление дыханию не более 10 мм вод. ст.

Может быть использован: на шахтах и угледобывающих предприятиях, в химической, металлургической и газовой промышленности, при авариях в ус­ловиях загазованной атмосферы.

ПОДБОР И ПРОВЕРКА ОФП, ПРОТИВОПОКАЗАНИЯ К ЕГО

ИСПОЛЬЗОВАНИЮ. ФИЗИОЛОГО-П1ГИЕНИЧЕСКАЯ ОЦЕНКА

ФИЛЬТРУЮЩЕГО ПРОТИВОГАЗА. МЕДИЦИНСКИЙ

КОНТРОЛЬ ЗА ПРОТИВОГАЗОВОЙ ТРЕНИРОВКОЙ

Требуемый размер шлем-маски (указывается на подбородочной части) противогаза определяется путем измерения с помощью сантиметровой ленты размер головы по замкнутой линии, проходящей через макушку, щеки и подбо­родок. Для маски ШМ-41М.

Размер противогаза	Размер головы (в см)
0	до 63
1	63,5-65,5
2	66,0-68,0
3	68.5-70,5
4	7 1 ,0 и более

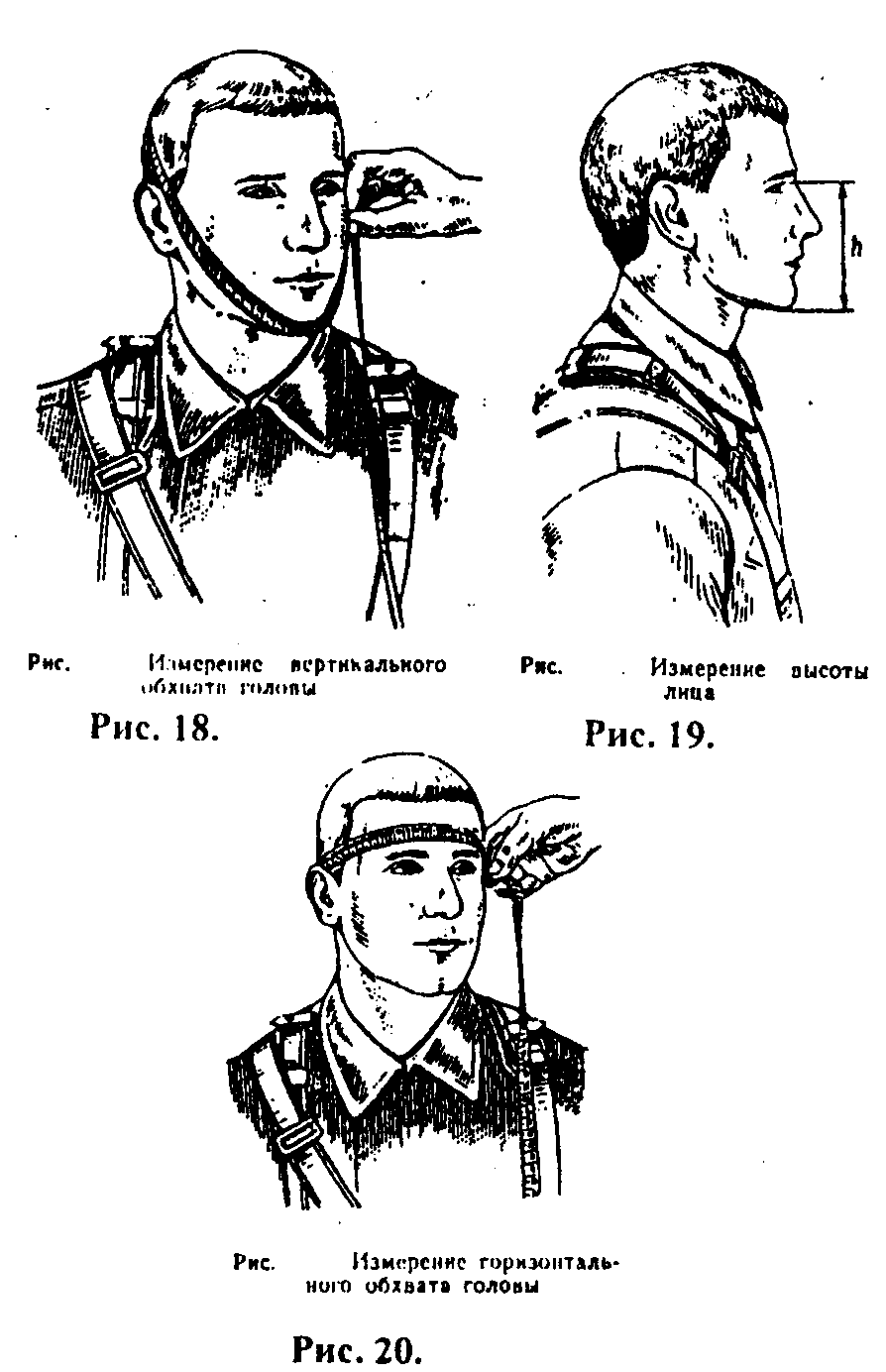

Подбор масок противогазов ПМК и ПМК-2 осуществляют по величине вертикального и горизонтального обхватов головы. Последний определяют пу­тем измерения головы по замкнутой линии, проходящей через лоб, виски и за­тылок (рис. 18, 19,20).

Рис. 18, 19, 20

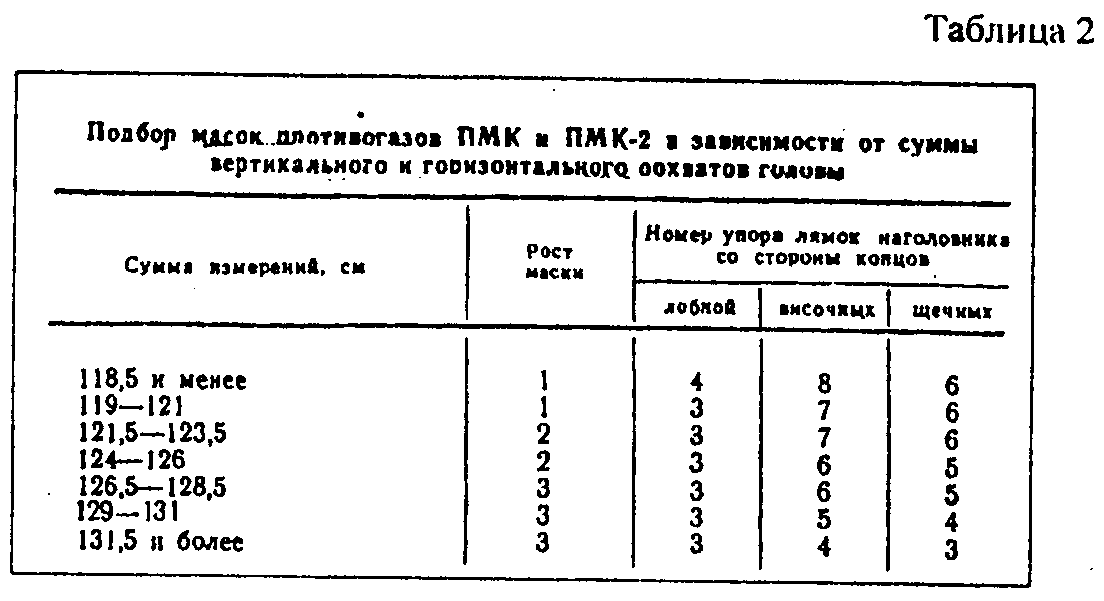

По сумме двух измерений определяют типоразмер маски в соответствии с ростовочными интервалами, приведенными в таблице 2.

Таблица 2

Противогазы перед использованием и в дальнейшем периодически должны проверяться в помещении (палатке) с ОВ, чтобы быть уверенным, что противогаз исправен, правильно подобран н но пропускает ОВ. В качестве ОВ используется хлорпикрин. Желательно проводить двукратную проверку снача­ла при концентрации 0,85 мг/л, а затем при концентрации 8,5 мг/л. Перед вхо­дом в палатку личный состав проверяет исправность противогазов и правиль­ность ввертывания накидной и ввинтной гаек. Затем надевают противогазы и заходят в палатку, где находятся в течение 5-10 мин, проделывая наклоны, по­вороты головы и приседания. Противогаз считается исправным, если не ощу­щается раздражения глаз и запаха ОВ.

Противогаз носится в трех положениях:

1. походное - противогаз носится на левом боку, сдвинутым немного на­ зад. Верхний край сумки должен быть на уровне поясного ремня;

2. положение "наготове" при угрозе ядерного, химического нападения противника по команде "средства защиты готовь". По этой команде необходи­мо, освободив руки от оружия, продвинуть противогаз немного вперед, расстегнуть клапан сумки и закрепить противогаз тесьмой вокруг пояса;

3. боевое - по сигналу оповещения о применении ОМП, по команде "газы" или самостоятельно при обнаружении признаков заражения воздуха.

Для перевода противогаза в боевое положение:

• нужно задержать дыхание и закрыть глаза (ни в коем случае не делать вдоха);

• освободить руки от оружия и снять головной убор;

• вынуть противогаз из сумки, взять шлем-маску обеими руками за утолщенные края так, чтобы большие пальцы были снаружи, а остальные внут­ри шлем-маски;

• приложить нижнюю часть шлем-маски к подбородку и режим движе­нием рук вверх н питал натянуть ее так, чтобы не было складок, а очки находились против глаз;

- сделать полный выдох, открыть глаза и надеть головной убор. Можно надевать противогаз н другими приемами (например, сначала надеть на голову, а затем натянуть на подбородок). Противогаз снимается толь­ко по команде "противогазы" снять. Для этого надо левой рукой приподнять го­ловной убор, другой взяться за клапанную коробку, слегка оттянуть вниз и движением руки вперед и вверх снять шлем-маску, затем при возможности протереть чистой тряпочкой изнутри (или просушить) и уложить в сумку.

Для перевода в «боевое» положение противогазов ПМК, н ПМК-2 с ли­цевыми частями типа маска взять в каждую руку по дне боковые лямки (лобная лямка висит свободно), растянуть их в стороны, зафиксировать подбородок и нижнем углублении обтюратора и движением рук вверх и назад натянуть наго­ловник на голову. Устранить перекос маски, подвороты обтюратора и лямок на­головника. Убедиться в том, что обтюратор плотно прилегает к лицу как в со­стоянии покоя, так и при резких движениях головой в стороны и вверх.

Противогазы ПМК и ПМК-2 оборудованы системой для приема жидко­сти в зараженной атмосфере. Для использовании системы оборудовать флягу крышкой с клапаном, заткнул, ос резиновой пробкой. Флягу заполнять жидко­стью в незараженной атмосфере.

Правила пользования системой: извлечь ниппель из держателя на корпу­се маски и сиять резиновую трубку с переговорного устройства; взять снаружи рукой штуцер и, вращая его, заправить в рот мундштук; отстегнуть флягу, от­крыть резиновую пробку на крышке фляги и взять ее в левую руку; дуть в мундштук и одновременно правой рукой резко вставить ниппель в клапан на крышке фляги до упора; поднять флягу горловиной вниз выше уровня рта, го­лову при этом не запрокидывать; энергично всасывать воздух, время от времени впуская воздух внутрь фляги.

Противогаз нужно предохранять от повреждений, сильных ударов и сотрясений, от попадания воды внутрь коробки.

Пользоваться неисправным противогазом в боевых условиях зараженной атмосферы можно до получения исправного. При незначительном повреж­дении шлем-маски необходимо плотно зажать ладонью порванное место маски. При сильном разрыве маски, разбитых стеклах очков или повреждении выдыхательных клапанов нужно задержать дыхание, закрыть глаза, сиять шлем-маску, отделить ее, взять ввинтную гайку коробки в рот, зажать рукой нос и дышать через коробку. При пробоинах и проколах коробки их следует зажать рукой, а затем заменить коробку. Замену неисправного противогаза на исправ­ный в отравленной атмосфере надо производить быстро, не вдыхая отравлен­ный воздух.

При надевании противогаза на раненого надевающий становится на ко­лени или садится у голову раненого лицом к его затылку, голову раненого кла­дет себе на колени, обеими руками берет шлем-маску пострадавшего за края подбородочной части так, чтобы большие пальцы рук были снаружи, а осталь­ные внутри, надевает шлем-маску на подбородок, затем натягивает на голову потерпевшего. Под огнем противника противогаз надевают в положении лежа, когда пострадавший лежит ни сними или на животе.

Ведущими факторами, оказывающими влияние на человека находящего­ся в ОФП являются наличие вредного пространства, сопротивление дыханию и механическое воздействие шлем-маски.

Величина вредного пространства 200-250 cm^j. Оно способствует накоп­лению в организме СО: и возбуждению дыхательного центра. При частом по­верхностном дыхании относительный объем вредного пространства увеличива­ется, а следовательно, возрастает концентрация углекислого газа во вдыхаемом воздухе и насыщенность им крови. В результате комбинированного воздейст­вия гиперкапнии и гипоксемии в организме может развиться острое асфиктическое состояние.

Воздух, проходя на вдохе в коробку противогаза, встречает сопротивле­ние, величина которого соответствует количественно росту отрицательного давления в грудной полости, что достаточно серьезно влияет на кровообраще­ние.

Сопротивление дыханию зависит от физической нагрузки человека (из­менение минутного объема дыхания) и может быть от 30 до 300-350 мм водн. столба. Наличие избыточного отрицательного давления в грудной полости спо­собствует усилению притока крови к правому предсердию и, следовательно, к увеличению минутного объема сердца. Создается дополнительная нагрузка на сердечную мышцу в момент систолы.

Механическое воздействие шлем-маски проявляется появлением боле­вых ощущений в различных участках кожи, соприкасающихся с резиной. Шлем-маска снижает слышимость, обзор, затрудняет речь, отсутствует обоня­ние.

В результате воздействия указанных факторов у нетренированных лю­дей может наблюдаться значительное снижение работоспособности.

Цель противогазовых тренировок заключается в том, чтобы л/с научил­ся:

• быстро и правильно надевать противогазы;

• длительно находится в СЗОД;

Противогазовая тренировка организуется по принципу постепенного ус­ложнения условий тренировки, постепенного увеличения времени пребывания в противогазе и физической нагрузки для того, чтобы укрепить дыхательную и сердечную мускулатуру и выработать правильное дыхание.

Вредные факторы противогаза, оказывающие отрицательное влияние на организм, ограничивают его применение при различных заболеваниях и ране­ниях. По возможности нахождения в противогазе все пострадавшие могут быть разделены на 4 группы:

• не имеющие противопоказаний;

• с абсолютными противопоказаниями;

• нуждающиеся в помощи при надевании противогаза;

• раненые в голову;

К абсолютным противопоказаниям относятся:

• коматозное состояние;

• тяжелый шок;

• коллапс;

• отек легких;

• проникающее ранение груди;

• инфаркт миокарда;

• инсульт;

• уремия;

СРЕДСТВА ЗАЩИТЫ КОЖИ: НАЗНАЧЕНИЕ, ПРИНЦИП УСТРОЙСТВА. ФИЗИОЛОГО-ГИГИЕНИЧЕСКАЯ ОЦЕНКА

К средствам зашиты кожи изолирующего типа относятся общевойсковой защитный комплект (ОЗК) и легкий защитный костюм J1-I.

ОЗК состоит из защитного плаща, защитных чулок и защитных перча­ток, изготовленных из прорезиненной ткани (рис. 21). Ввиду не герметичности плаща с целью защиты от паров ОВ и СДЯВ комплект используется в сочета­нии с импрегнированным обмундированием и бельем. Защитные плащи изго­тавливаются пяти размеров: первый - для людей ростом до 165 см, второй – от 166 до 170 см, третий от 171 до 175 см, четвертый - от 176 до 180 см и пятый -181 см и более. Защитные чулки надеваются поверх обуви и изготовляются трех размеров: первый - для сапог N 37-40, второй N 41-42, третий - N 43 и вы­ше. Защитные перчатки бывают двух типов летние - пятипалые, зимние - дву­палые.

Рис. 21

В походном положении защитный плащ носится свернутым в скатку в вещевом мешке или закрепленным при помощи тесемок на спине. Защитные чулки и перчатки в специальном чехле перевозятся, как правило, на машинах.

В положении "наготове" (по команде "защиту готовь") защитный плащ носят на спине с разъемным хлястиком, закрепленным тесемками за поясной ремень, или в развернутом виде за спиной, чехол с чулками и перчатками при­вязывается к поясному ремню. В боевое положение ОЗК переводится по сигна­лу оповещения о химическом нападении или радиоактивном заражении по ко­манде "Газы, накидки" (или самостоятельно). По этой команде надо освободить руки от оружия, быстро надеть противогаз и плащ в виде накидки (нагнуться вперед, запахнуть полы плаща, надеть капюшон поверх шлем-маски и взять оружие) так, чтобы вес туловище и обувь были накрыты плащом.

Если личному составу приходится действовать на зараженной террито­рии или выполнять какие-то работы, защитный плащ носится надетым в рукава, а также надеваются чулки и перчатки. Для этого подается команда "Чулки, пер­чатки, плащ в рукава надеть", по которой нужно, стоя или лежа на незаражен­ном месте, надеть поверх обуви защитные чулки и закрепить тесемками, надеть плащ в рукава, застегнуть борта на шпеньки, надеть защитные перчатки и за­стегнуть хлястики рукавов.

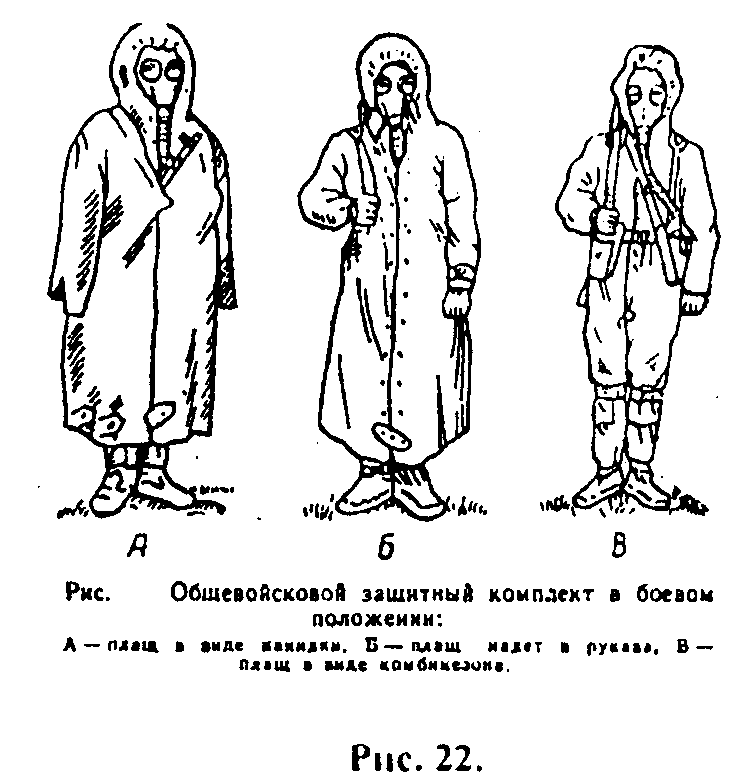

При действиях на сильно зараженной местности под огнем противника защитный плащ можно использовать в виде комбинезона. Для этого надо зад­ние хлястики пропустить между ног и закрепить за поясной ремень, застегнуть за центральный шпенек правую и левую полы и закрепить закрепкой левой по­лы, застегнуть полы плаща и хлястики вокруг ног, застегнуть борта плаща, надеть снаряжение, противогаз, головной убор, капюшон, застегнуть его, надеть перчатки под обшлага и застегнуть хлястики (рис. 22).

Очень важно правильно снимать ОЗК, не допуская прикосновения к на­ружной зараженной поверхности руками или другими частями тела. При этом и последнюю очередь снимается противогаз, для того, чтобы избежать ингаляци­онных поражений.

Рис. 22

Для снятия ОЗК необходимо:

• повернуться лицом против ветра;

• сбросить капюшон плата с головы; -отвязать тесемки;

• приподнять плащ вверх, назад и широким разведением рук в стороны сбросить его так, чтобы он упал на землю наружной стороной вниз;

• при снятии чулок необходимо отстегнуть хлястики чулок, снять перчатки, отвязать тесемки от поясного ремня, поочередно наступая носком одной ноги на запятник вытянуть обе ноги из чулок до половины, затем легким встряхиванием освободить ноги от чулок, затем сделать шаг в направлении ветра.

ЛЕГКИЙ ЗАЩИТНЫИ КОСТЮМ Л-1 изготавливается из специальной газонепроницаемой ткани, масса его около 3 кг. В комплект входит рубашка с капюшоном, брюки с защитными чулками, защитные перчатки, подшлемник, запасная пара перчаток и сумка для переноски костюма (рис. 23).

Костюм надевается на незараженной территории: сначала надевают брюки с чулками поверх обуви и закрепляют плечевыми лямками и тесемками, затем рубаху, противогаз, сумка поверх костюма, капюшон и перчатки.

Рис. 23

Влияние изолирующих костюмов ни организм

Отрицательное влияние их на организм заключается в нарушении тер­морегуляции и перегревании организма в летнее время. Как известно, отдача избыточного тепла в жаркое время почти на 75% происходит за счет потоиспарения и 25% за счет излучения и теплопроводности. Изоляция тела костюмами полностью исключает испарение пота, резко уменьшается теплоотдача и в теп­лое и жаркое время наступает перегревание организма. В тяжелых случаях мо­жет наступить тепловой удар с потерей сознания и коматозным состоянием.

Для предупреждения перегревания организма установлены следующие сроки работы в изолирующих костюмах (табл. 3):

Таблица 3

Температура воздуха, °С	Время, минут
30 и выше	15-20
25-29	30
20-24	40-60
15-19	90-120
Ниже 15	180-240

При сильной солнечной радиации возможен солнечный улар вследствие перегревания головы. Поэтому поверх капюшона обязательно следует надевать хлопчатобумажный подшлемник.

Время работы в изолирующих костюмах можно увеличить если поверхность его периодически смачивать водой (до 6-8 часов).

На оснащении войск находится ОБЩЕВОЙСКОВОЙ КОМПЛЕКС­НЫЙ ЗАЩИТНЫЙ КОСТЮМ - ОКЗК, который в отличие от ОЗК предназначен для постоянного ношения и защиты кожных покровов от термических факторов и ОВ и газо-, парообразном и аэрозольном состоянии (до 5-6 ч).

В состав ОКЗК входит: куртка, подшлемник, щитки на кисти рук из х/б ткани с огнезащитной пропиткой ТСУ (титаносурьмянистая смесь), защитное белье, портянки их х/б ткани с хемосорбционной пропиткой Ц-l. Защитное бе­лье нуждается в перепропитке через 2 мес., обмундирование не теряет защит­ных свойств до конца срока носки. Срок хранения обмундирования - 5 лет, за­щитного белья - 3 года.

В 1998 году разработан ОБЩЕВОЙСКОВОЙ ФИЛЬТРУЮЩИЙ КОМПЛЕКС СИЗ, который обеспечивает высокоэффективную и прочную за­щиту всех частей тела и органов дыхания от 0В, БС, радиоактивной пыли, све­товых и термических поражающих факторов, основных видов СДЯВ.

Отличительными особенностями нового комплекса являются высокие физиолого-гигиенические свойства, сочетаемость средств защиты органов ды­хания и кожи с основными элементами экипировки и вооружения солдата, на­дежное функционирование при отрицательных температурах, возможность по­вторного использования после заражения.
