4 Расчет барометрического конденсатора
4.1 Расход охлаждающей воды
В барометрический
конденсатор с давлением
поступает для конденсации
вторичного пара из III
ступени. Параметры конденсирующего
пара (параметры насыщения) при этом
составляют таблицы [5, 6]:
Принимаем недогрев
охлаждающей воды (разность между
температурами конденсации пара и
уходящей воды)
.
Тогда температура уходящей охлаждающей
воды:
Кратность охлаждения (удельный расход охлаждающей воды) составит:
(4.1)
Расход охлаждающей воды:
Диаметр конденсатора
Расчетную производительность конденсатора обычно принимают в 1,5 раза больше действительной. Тогда внутренний диаметр корпуса конденсатора:
(4.2)
где ω – скорость пара в конденсаторе, м/с.
Принимаем ω= 20 м/с. Тогда:
По нормалям
(приложение В)
выбираем ближайший конденсатор с
основные размеры которого приведены в
табл. 4.1.
Таблица 4.1 - Основные размеры барометрического конденсатора
№ п/п |
Параметры |
Размер |
1 |
Толщина стенки аппарата |
6 |
2 |
Ширина полки |
650 |
3 |
Расстояние между осями конденсатора и ловушкой К1 |
1100 |
4 |
Высота установки Н |
5680 |
5 |
Ширина установки Т |
2600 |
6 |
Диаметр ловушка |
500 |
7 |
Высота ловушки |
1900 |
8 |
Расстояние между полками |
250; 320; 400; 475; 550 |
9 |
Условные проходы штуцеров: - для входа пара А - входа воды Б - барометрической трубы Г |
400 200 200 |
Барометрическая труба
Диаметр барометрической
трубы рассчитывается на пропуск смеси
воды и конденсата
:
(4.3)
где
–
плотность воды, кг/м3;
–
скорость течения
воды в барометрической трубе, м/с.

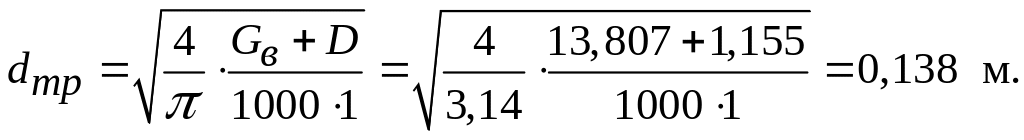

Принимаем ρв=1000 кг/м3 и = 1 м/с, тогда
По каталогу [9] выбираем ближайшую трубу диаметром 152х3,5 мм.
Высоту барометрической трубы определяем из условий создаваемого вакуума в конденсаторе и потерь напора при движении воды:
(4.4)
где
–
высота столба воды в барометрической
трубе, м;
тр
–
действительная скорость течения воды
в барометрической трубе, м/с;
–
гидравлический
коэффициент трения;
2,5 – суммарный коэффициент местных сопротивлений;
0,5 – поправка, учитывающая возможность колебаний вакуума или уровня воды в водоприемнике, м.
Определяем действительную скорость воды:

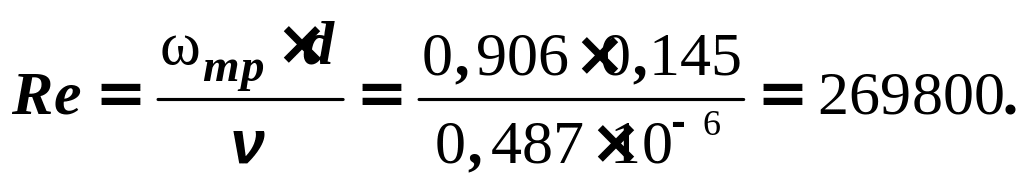

Число Рейнольдса
при коэффициенте кинематической вязкости
воды с температурой
,
Течение происходит в зоне шероховатого трения и для определения коэффициента гидравлического трения воспользуемся формулой Б.А. Шифринсона:
где
–
эквивалентная шероховатость.
Принимаем для
труб, бывших в употреблении,
Тогда:

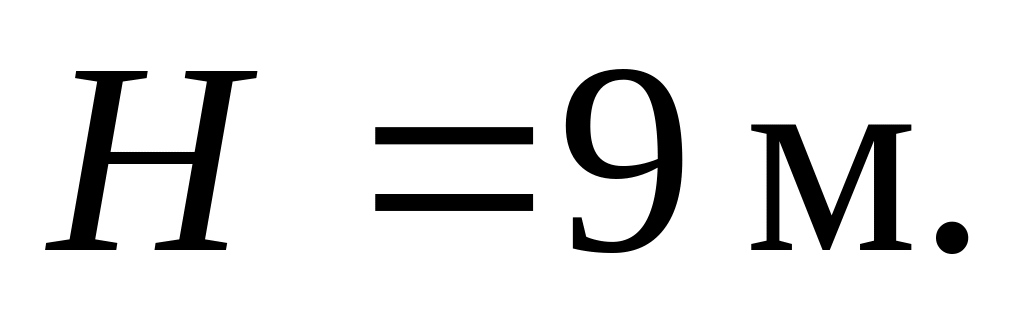

Расчётная высота барометрической трубы составит:
принимаем
высоту трубы
Расчет количества отсасываемого воздуха
Определяем температуру отсасываемого влажного воздуха (2.5):
Парциальное
давление водяного пара при температуре
определяем по таблицам [5, 6]:
Парциальное давление воздуха:
Количество воздуха, отсасываемого из барометрического конденсатора, определяем по эмпирической формуле:
где
–
предполагаемое количество воздуха,
которое вносит в конденсатор каждый
1 кг охлаждаемой воды, кг/кг;
0,01 – предполагаемое количество подсосов воздуха на каждый 1 кг
Конденсата (по данным эксплуатации), кг/кг.
Объём воздуха, отсасываемого при температурных условиях барометрического конденсатора:
где
–
газовая постоянная воздуха, Дж/(кг·К).
Для удаления паровоздушной смеси из барометрического конденсатора принимаем к установке водокольцевой вакуум-насос РМК-2 [4].
