Залізобетонний каркас одноповерхових промислових будівель

Залізобетонний каркас одноповерхових будівель включає систему фундаментів, колон, кроквяних і підкроквяних конструкцій(якщо крок колон більше кроку кроквяних конструкцій), підкранових і обв'язувальних балок, а також зв'язків жорсткості. Поперечну раму каркаса утворюють колони, які жорстко пов'язані з фундаментом і шарнірно з кроквяними конструкціями(балками або фермами) верхні пояси яких розв'язані системою горизонтальних зв'язків(у просторових покриттях) або суцільним плитним покриттям(рис.1).

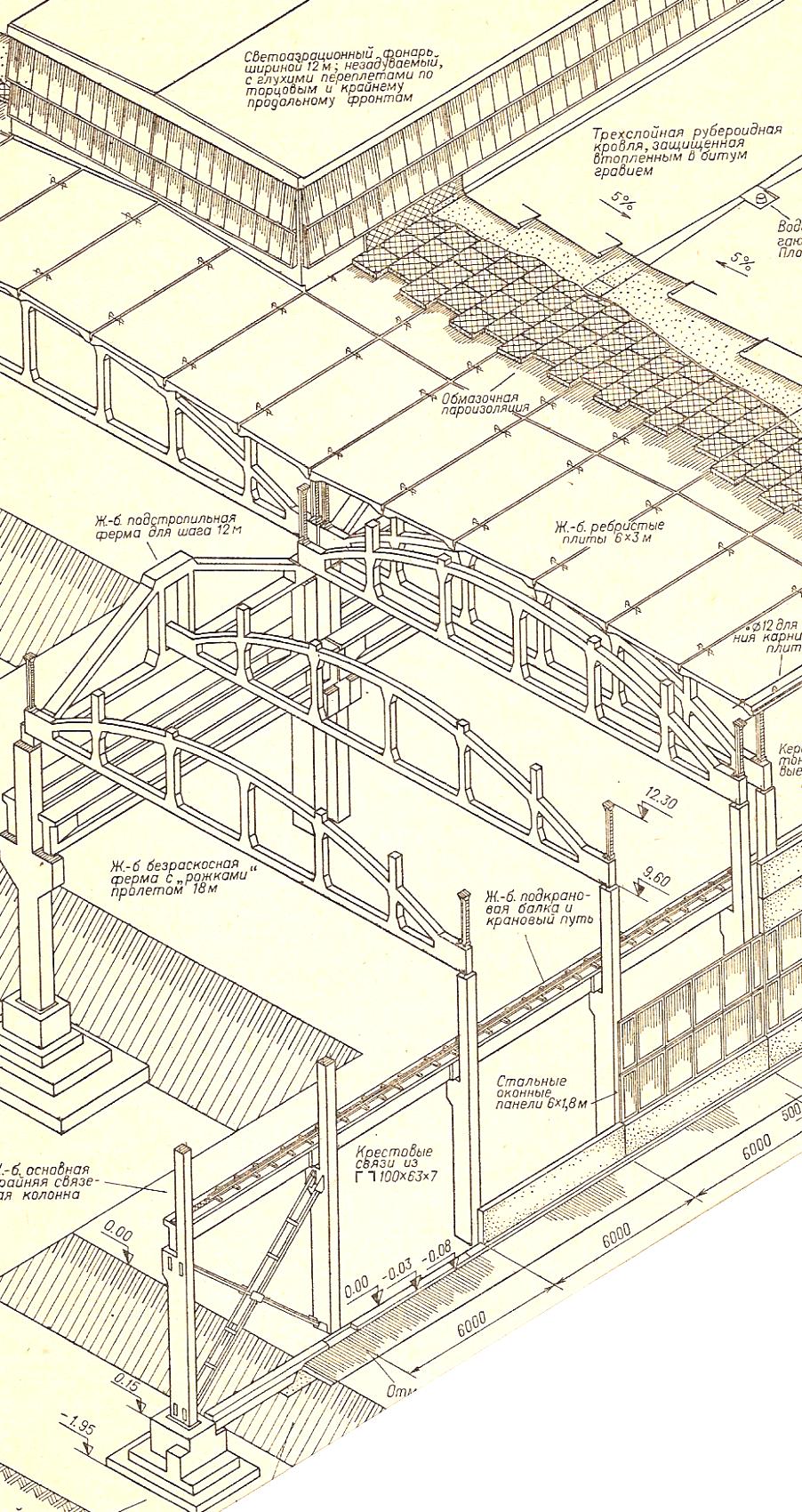

Мал. 1. Фрагмент залізобетонного каркаса

Фундаменти

За способом зведення фундаменти ділять на монолітні і збірні.

Під колони каркасної будівлі влаштовують, як правило, стовпчасті фундаменти з підколонниками стаканного типу, а стіни спирають на фундаментні балки. Стрічкові і суцільні фундаменти передбачають рідко, як правило, на слабких, просадочних грунтах і при великих ударних навантаженнях на грунт технологічного устаткування.

Уніфіковані монолітні залізобетонні фундаменти мають ступінчасту форму з підколонником стаканного типу для закладення колон(рис.2).

розріз підколонника

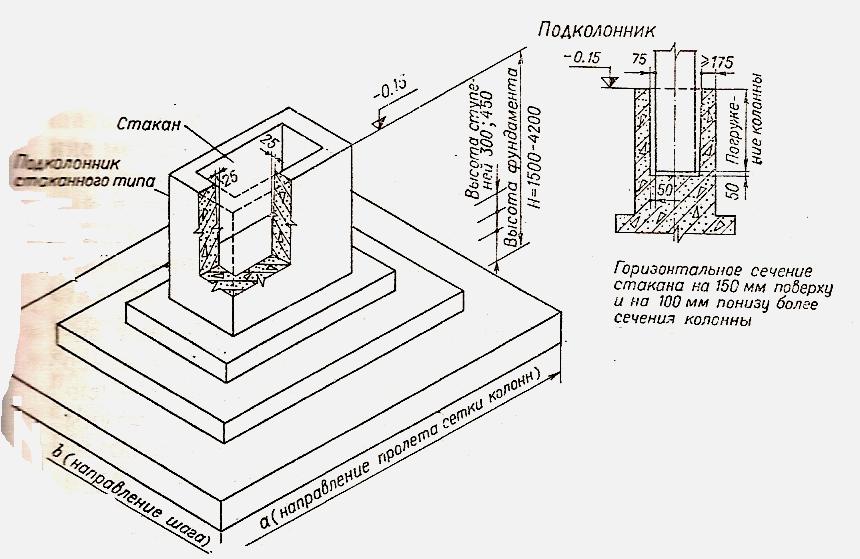

Рис.2. Загальний вигляд монолітного фундаменту ступінчастої форми з підколонником стаканного типу під крайню колону

Збірні фундаменти економічніші за монолітні, але на них більше витрачається металу. Легшими і економічнішими по витраті металу, являються збірні фундаменти ребристої або пустотної конструкції.

При близькому розташуванні рівня грунтових вод(УГВ) і при слабких грунтах влаштовують пальові фундаменти. Найбільш поширені залізобетонні палі круглого і квадратного перерізів. По верху палі зв'язують монолітним або збірним залізобетонним ростверком, який служить одночасно підколонником.

Підколонник встановлюють на плиту по шару цементно-піщаного розчину. При дії на фундамент згинального моменту, з'єднання підколонника з плитою посилюють зварюванням заставних елементів, а місця зварювання закладають бетоном.

Східці плити усіх фундаментів мають єдину уніфіковану висоту 300 мм або 450 мм

У верхній частині підколонника влаштована склянка для установки в нього колони. Дно склянки розташовують на 50 мм нижче проектної відмітки низу колони для того, щоб компенсувати підливкою розчину неточності в розмірах і закладних фундаментів.

Колони з фундаментом сполучають різними способами. В основному за допомогою бетону. Для забезпечення жорсткого закріплення колони в склянці фундаменту на бічних поверхнях залізобетонної колони влаштовують горизонтальні борозенки. Проміжок між гранями колони і стінками стакана зверху складає 75 мм, а по низу стакана 50 мм(рис.2).

Обріз фундаменту під залізобетонні колони розташовують на відмітці - 0.15 м, під сталеві колони - на відмітках - 0.7 м або - 1.0 м.

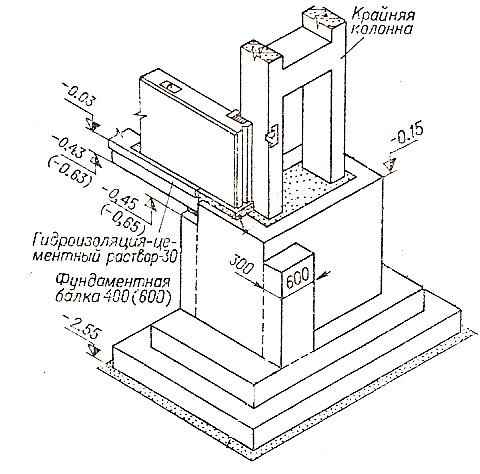

Фундаменти під суміжні колони в температурних швах робляться загальними, незалежно від числа колон у вузлі. Для кожної збірної залізобетонної колони в цьому випадку влаштовують окрему склянку(рис.3).

Мал. 3. Монолітні фундаменти залізобетонних

колон в місцях облаштування деформаційних швів

У фундаментах під сталеві колони підколонник роблять суцільним(без стакана) з анкерними болтами(рис.4).

а) б)

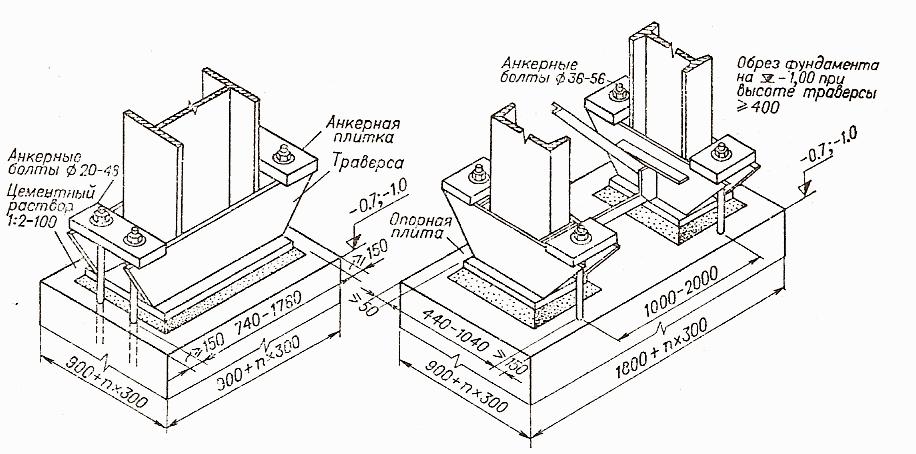

Мал. 4. Монолітні фундаменти під сталеві колони:

а) колони постійного перерізу;

б) колони двогілкові (наскрізного перерізу)

Стіни каркасних будівель спирають на фундаментні балки, що укладаються між підколонниками фундаментів на бетонні стовпчики необхідної висоти, що бетонуються на уступах фундаментів(мал. 2). Фундаментні балки мають тавровий або трапецеїдальний поперечний переріз(рис.5). Номінальна довжина їх складає 6 і 12 м. Конструктивна довжина фундаментних балок вибирається залежно від ширини підколонника і місця розташування балок. Верхня грань балок розташовується на 30 мм нижче рівня чистої підлоги.

а) б)

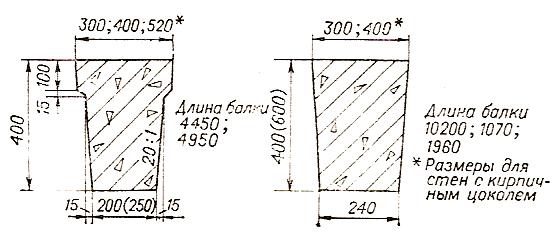

Мал. 5. Перерізи фундаментних балок :

а) для кроку колон 6 м;

б) для кроку колон 12 м

Фундаментні балки встановлюють на підливку з цементно-піщаного розчину завтовшки 20 мм Цим розчином заповнюють проміжки між торцями балок і стінками підколонників. По балках для гідроізоляції стін укладають 1-2 шари рулонного водонепроникного матеріалу на мастиці. Щоб уникнути деформації балок внаслідок здуття грунтів знизу і з боків балок передбачають ту, що підсипає з шлаку, піску або цегляного щебня(рис.6).

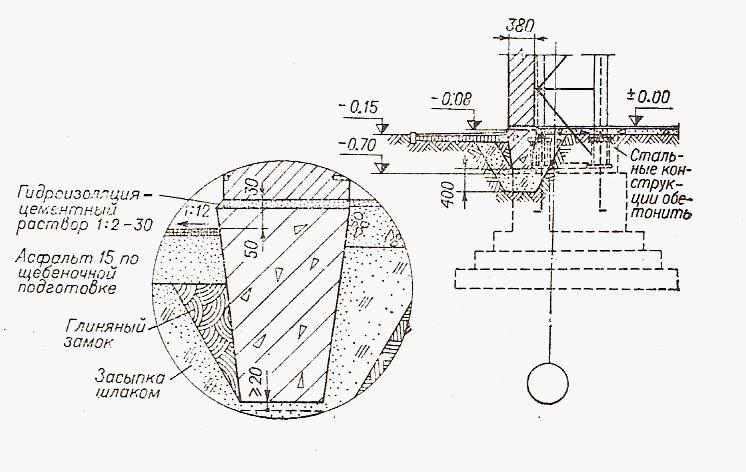

Мал. 6. Деталь цоколя одноповерхової промислової будівлі
