Поперечний температурно-деформаційний шов(тдш)

Поперечний ТДШ влаштовують:

- при довжині температурного блоку А <144 м - на двох колонах, геометричні осі яких розташовують на відстані 500 мм від модульної координаційної осі(рис.4а);

- при довжині температурного блоку А ≥ 144 м - на двох колонах зі вставкою (на двох осях) з = 100 мм, а геометричні осі колон розташовують на відстані 500 мм від кожної координаційної осі всередину блоку(рис.4б).

а) б)

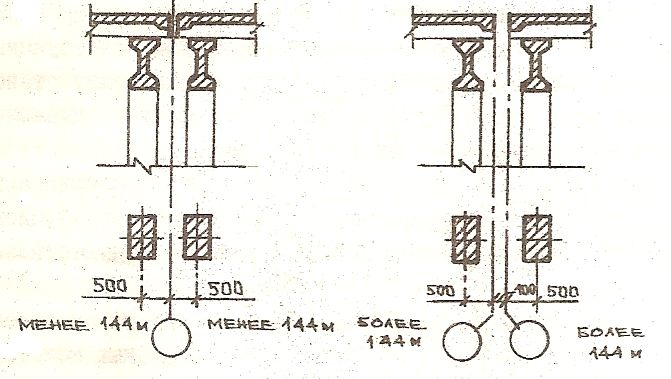

Мал. 4. Прив'язка колон в поперечному ТДШ: а) при довжині

температурного блоку менше 144 м; б) при довжині

температурного блоку 144 м і більше

Повздовжний температурно-деформаційний шов (ТДШ) без перепаду висот між суміжними паралельними прольотами. Такі ТДШ влаштовують на двох осях зі вставкою(с), а колони прив'язують за правилами прив'язки крайніх колон.

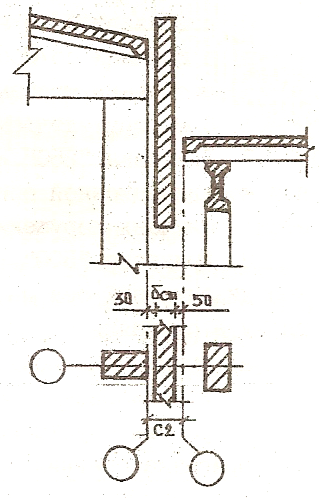

ТДШ в перепадах висот паралельних(мал. 5а) і взаємно перпендикулярних(рис.5б) прольотів. Ці шви виконуються на двох колонах зі вставкою між координаційними осями.

а) б)

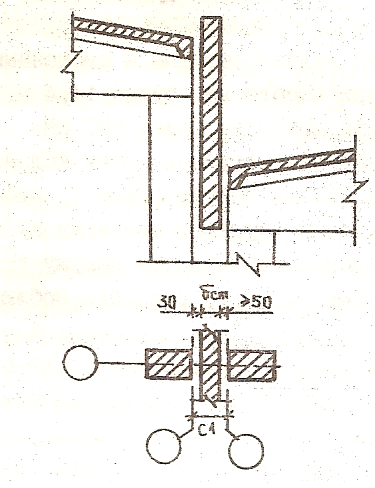

Мал. 5. Облаштування ТДШ в місцях перепаду висот :

а) паралельних прольотів;

б) взаємно-перпендикулярних прольотів

Колони торцевого фахверка мають нульову прив'язку - координаційна вісь співпадає із зовнішньою гранню колони. Прив'язка колон подовжнього фахверка призначається такою ж як основних колон цього ряду.

Прив'язки колон багатоповерхових будівель

Промислові багатоповерхові будівлі проектують в основному з уніфікованих залізобетонних конструкцій серій ИИ 20/70 (під корисне навантаження на перекриття до 25 кН/м2) і 1.020-1, створеній на базі серії ИИ- 04(під корисне навантаження на перекриття до 10 кН/м2).

Прив'язка колон серії ии 20/70

Колони середніх рядів мають осьову прив'язку, а крайніх подовжніх рядів - нульову - їх зовнішня грань співпадає з координаційною віссю.

Для торцевих колон будівлі допускають три рішення:

а) колони розташовують центрально на поперечній координаційній осі, а стіни - з прив'язкою 530 мм(мал. 6а);

б) колони зрушені відносно своєї геометричної осі на 500 мм від модульної координаційної осі(мал. 6б);

в) колони мають осьову прив'язку(рис.6в).

Мал. 6. Прив'язка торцевих колон

Температурно-деформаційні шви влаштовують:

- зі вставкою(з=1000 мм), а колони мають осьову прив'язку(мал. 7а);

- без вставки, а геометричні осі колон знаходяться від координаційної осі на 500 мм(рис.7б).

Мал. 7. Прив'язка колон в місцях облаштування ТДШ

Прив'язка колон серії 1.020 -1

Усі колони цієї серії мають осьову прив'язку: їх геометричні осі співпадають з модульними координаційними осями. Деформаційні шви вирішені на парних колонах зі вставкою величина, якою визначається перерізом колон і завтовшки стінних панелей(рис 8).

Мал. 8. Прив'язка колон в місцях облаштування ТДШ
