Залізобетонні підкрокв’яні балки і ферми

Підкрокв’яні конструкції потрібні для спирання на них крокв’яних при кроці останніх меншому кроку колон. Підкрокв’яні конструкції встановлюють на колони в повздовжньому напрямі і кріплять до них на зварюванні заставних деталей. Крокв’яні конструкції з підкрокв’яними сполучають зварюванням і анкерними болтами аналогічно кріпленню їх до колон.

Залізобетонні підкрокв’яні балки мають тавровий переріз з полицею по низу, посиленою в місцях спирання на них крокв’яних балок(мал. 7 а). При цьому з боку опирання на підкрокв’яну балку кроквяна коротша на 100 мм Вузол того, що спирається крокв’яних залізобетонних балок на підкрокв’яну показаний на рис.7 б.

а б

Мал. 7. Підкроквяна залізобетонна балка:

а - конструкція балки;

б - спирання крокв’яних балок на підкрокв’яну

Уніфіковані залізобетонні підкрокв’яні ферми передбачені для скатних і малопохилих покриттів при кроці колон 12 м і крокв’яних конструкціях у вигляді залізобетонних ферм розкосів і безроскосих, встановлених з кроком 6м. Такі ферми розраховані на зосереджене навантаження від крокв’яних ферм, прикладене в середині прольоту від 800 до 1500 кН.

П ідкрокв’яні залізобетонні ферми для скатних покриттів мають горизонтальний нижній і ламаний верхній пояси. Опорні ділянки ферм посилені для опирання на них крокв’яних ферм. Стійки у опор призначені для спирання плит покриття(мал. 8).

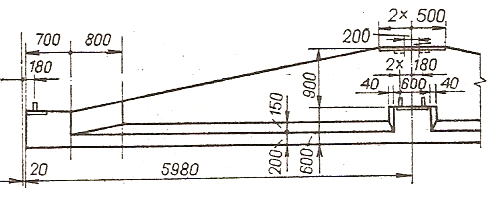

Мал. 8. Підкроквяна залізобетонна ферма для скатних покриттів

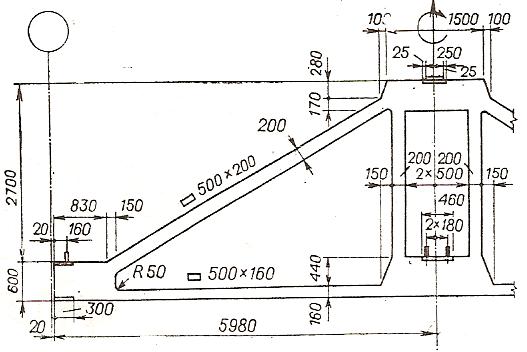

Уніфікована підкроквяна залізобетонна ферма для малопохилих покриттів має горизонтальний нижній і ламаний верхній пояси, посилена майданчиками для того, що спирається кроквяних ферм і розрахована на навантаження від 580 до 1330 кН(рис.9).

Підкроквяні залізобетонні ферми виготовляють з попередньою напругою нижнього пояса і стійок, що підвищує їх тріщиностійкість і забезпечує можливість застосування їх у будівлях з агресивними повітряними середовищами.

а б

Мал. 9. Підкроквяна залізобетонна ферма

для малопохилих покриттів:

а - конструкція;

б - спирання крокв’яних ферм на підкрокв’яну

Сталеві крокв’яні і підкрокв’яні ферми покриттів

Сталеві крокв’яні ферми по контуру проектують з паралельними поясами, полігональними і трикутними. Сталеві ферми застосовують практично для будь-яких прольотів.

У фермах різного контуру застосовують певні системи грат(мал. 10). Вибір типу грат залежить від схеми додатка навантажень, контуру поясів і конструктивних вимог. Для зниження трудомісткості виготовлення ферма має бути по можливості простою і з мінімальним числом елементів.

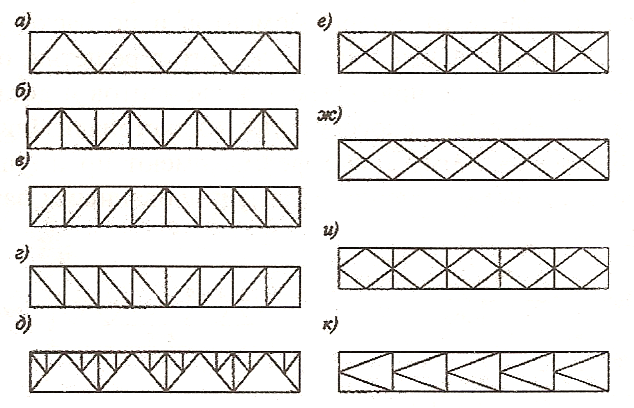

Мал. 10. Схеми грат ферм : а) трикутна; б) трикутна

із стойками; в, г) розкіс; д) шпренгельна; е) хрестова;

ж) перехресна; и) ромбічна; к) напі-врозкіс

Сталеві ферми проектують з елементів, що можуть мати різні перерізи : трубчасті, гнутозварні замкнуті, з прокатних куточків, двотаврів, швелерів і тому подібне. Найбільш поширені типи перерізів елементів ферм приведені на мал. 11.

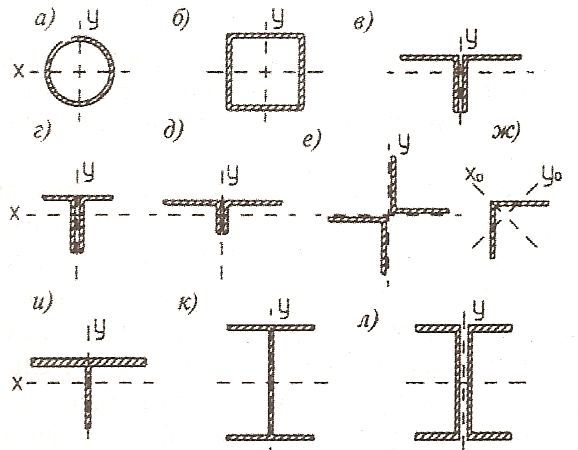

Мал. 11. Типи перерізів сталевих ферм : а) трубчасті; б) прямокутне гнутозамкнуте; в, г, д, е) з парних куточків; ж) з поодиноких куточків; и) з таврів - для поясів ферм; до, л) те ж, з двотавра або двох швелерів

Уніфіковані ферми проектують з прокатних парних куточків нормальною або зниженою висотою. Конструкції нормальної висоти призначені для опалюваних будівель з покриттям із залізобетонних плит або із сталевого профільованого настилу, укладеного по прогонах. Ферми зі зниженою висотою використовують тільки для покриттів з профільованого настилу.

Типові уніфіковані ферми можуть використовуватися як у бескрановых будівлях, так і у будівлях з мостовими опорними кранами.

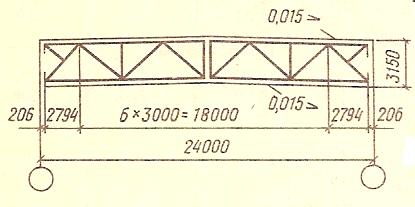

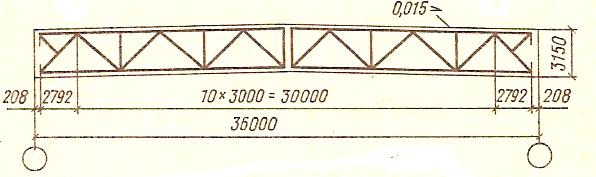

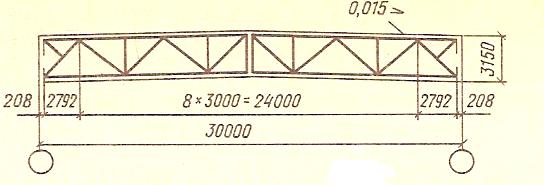

Мал. 12. Схеми крокв’яних ферм нормальної висоти

з прокатних куточків

(з вказівкою відправних елементів)

До складу сталевих несучих конструкцій покриттів входять прогони, крокв’яні і при необхідності підкрокв’яні ферми, опорні стійки, горизонтальні і вертикальні зв'язки. Конструкції покриттів застосовують в однопролітних і багатопролітних будівлях при будь-яких поєднаннях прольотів шириною 18, 24, 30 і 36 м при використанні ферм нормальної висоти(рис.12) і 18 і 24 м - при фермах зниженої висоти. Крок крокв’яних ферм приймають 6 або 12 м.

Пояси і грати уніфікованих ферм конструюють з прокатних куточків і сполучають зварюванням за допомогою фасонок з листової сталі.

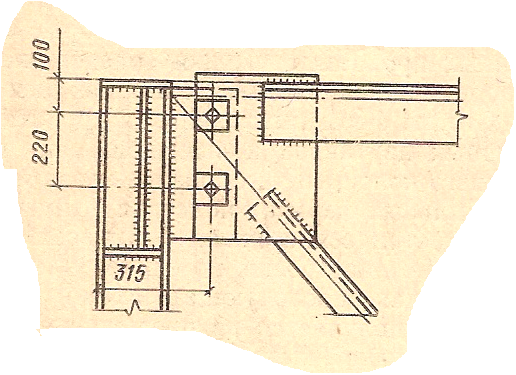

Сполучення ферми з колоною(шарнірне) здійснюють за допомогою надопорної стійки двотаврового перерізу, яка кріпиться до колони анкерними болтами, а пояси ферм до стійок - болтами нормальної точності(рис.13).

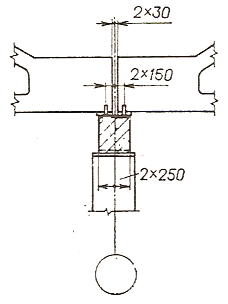

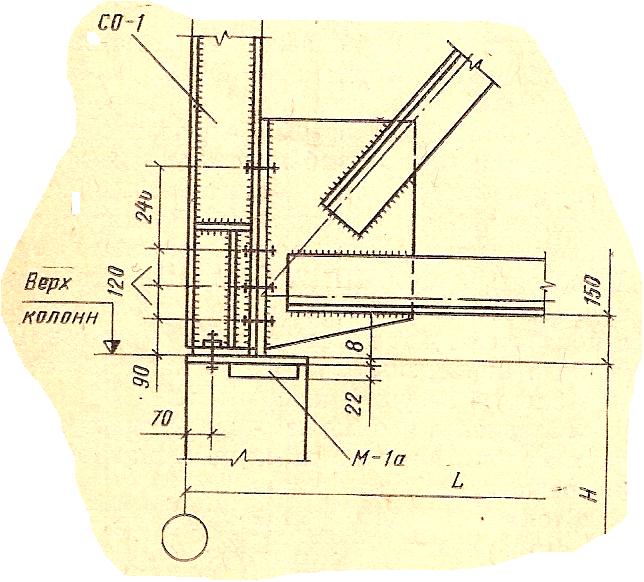

Рис.13. Спирання сталевої ферми на залізобетонну колону

Сталеві підкрокв’яні ферми конструюють за типом крокв’яних ферм прольотом 12, 18 і 24 м.

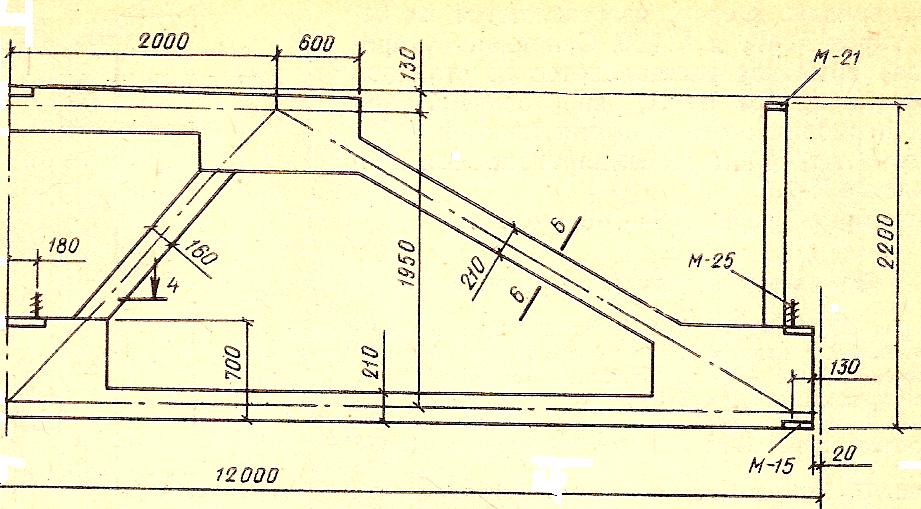

На мал. 14 приведені уніфіковані підкрокв’яні ферми прольотом 12 м.

а) б)

а

Рис.14. Підкрокв’яні ферми нормальної висоти прольотом 12м : а - рядові; б - у торця будівлі
