Бази сталевих колон
У нижній частині сталевих колон передбачають сталеві бази(черевики) для збільшення площі опору колони і сполучення її з фундаментом. Конструкція бази визначається типом колон(суцільні, наскрізні або роздільні), величиною і характером навантаження (центрально навантажена, позацетрово навантажена), а також способом опирання колон (шарнірне, жорстке).
Бази центрально стислих колон рекомендується влаштовувати з однієї плити або з плити, посиленої ребрами жорсткості(мал.4).
\

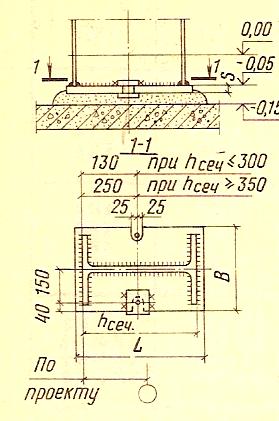

Мал. 4. База центрально
Мал.4 База цнетрально стисненої колони з однієї плити
Для збільшення ширини стержня колони і посилення плити бази встановлюють поперечні траверси з листів(рис.5). Траверси сприймають навантаження від стержня колони і передають його на опорну плиту.
Бази позацентрово стиснутих колон при невеликих згинаючих моментах, роблять такими ж, як і бази центрально стиснутих колон.
При малих відстанях між гілками і необхідності збільшення плеча анкерних болтів в наскрізних колонах допускається застосовувати загальну базу на обидві гілки. У більшості випадків для позацентрово стиснутих наскрізних колон влаштовують роздільні бази(під кожну гілку окрему базу за типом баз центрально стиснутих колон, рис.6б).

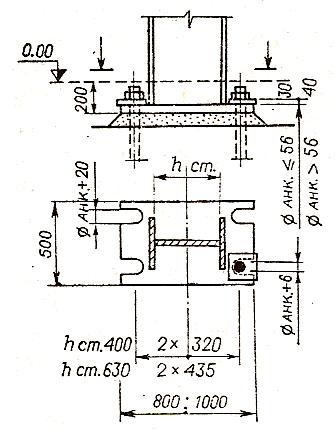

Мал. 5. База центрально стисненої колони з траверсами
а б
Рис.6. Бази сталевих колон :
а - під центрально стиснену колону суцільного
перерізи;
б - під позацентрово стиснену двогілкову колону
Сталеві колони спирають на залізобетонні фундаменти через шар цементно-піщаного стягування. Бази колон кріплять до фундаментів анкерними болтами, що закладаються у фундаменти при їх виготовленні.
Для захисту від корозії підпільну частину колон разом з базою покривають шаром бетону. Стіни, як і в залізобетонному каркасі, спирають на фундаментні балки, укладені на уступи фундаментів.
Сталеві стійки фахверка
Фахверк розташовують в площині повздовжніх і торцевих стін для сприйняття маси стін, вітрових навантажень і передачі їх на основний каркас будівлі. Влаштовують фахверк при кроці колон 12 м і довжині панелей рівної 6 м; при висоті прольотів понад 30 м і в цегляних будівлях з кранами важкого режиму роботи.
Фахверк складається із стійок(колон) і ригелів. Їх кількість і місце розташування визначаються кроком колон, заввишки будівлі, конструкцією стін, характером і величиною навантажень. Виготовляють їх з прокатних і складених профілів.
Уніфіковані сталеві стійки застосовуються в торцевих і повздовжніх фахверках одноповерхових промислових будівель заввишки до 18 м як з мостовими кранами, так і без них.
Стійки встановлюють з кроком 6 м. По конструктивному рішенню колони фахверка ділять на три типи: постійного перерізу по висоті, складені(основний ствол і шарнірно сполучений з ним оголовок) і ступінчасті(зі зміною поперечного перерізу в рівні низу конструкції покриття). Поперечний переріз колон може бути двотавровим або коробчатим, виконаним з прямокутних труб або з гарячекатаних або холодногнутих швелерів.
До конструкцій каркаса безкранових будівель стійки фахверка кріпляться в рівні покриття, а у будівлях з мостовими кранами ще і до гальмівних конструкцій підкранових балок і перехідних майданчиків.
До покриття і зв'язків фахверкові колони кріплять за допомогою листових шарнірів(зігнутих сталевих пластин). Таке кріплення забезпечує передачу вітрових дій на основний каркас і виключає вертикальну дію покриття на стійки фахверка.
На малюнку 7 наводяться вузли кріплення фахверкових стійок до сталевих ферм покриття.

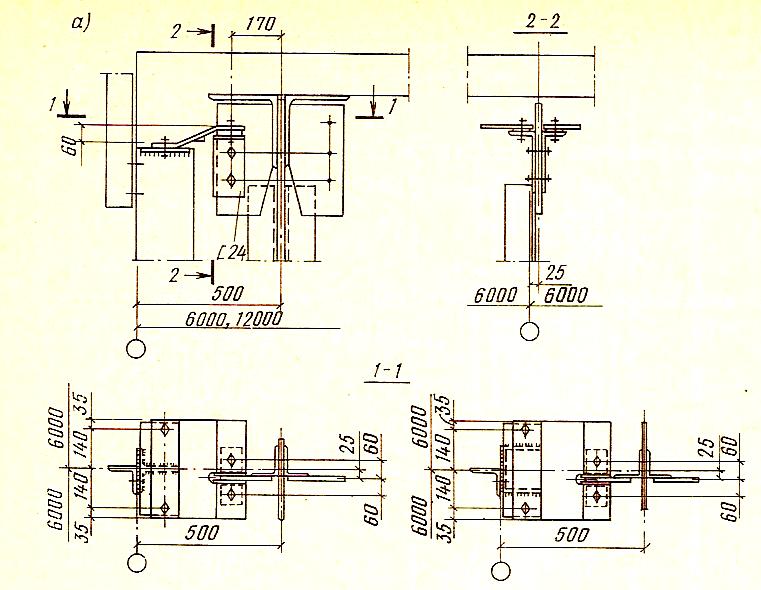

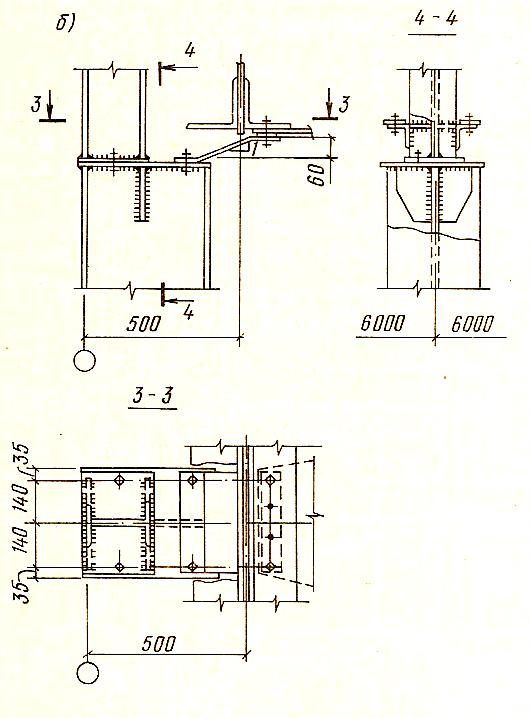

Мал. 7. Вузли кріплення стійок фахверка до покриття:
а - до верхнього пояса ферми;
б - до нижнього пояса ферми
У торцях будівель передбачають приколонні стійки фахверка у колон основного каркасу. Кріплення стійок до основних колон по висоті здійснюють з кроком не більше 4.8 м.
На фундамент стійки фахверка спираються шарнірно(мал. 8).
Мал. 8. Вузол кріплення стійки
фахверка до фундаменту
