МІНІСТЕРСТВО НАУКИ І ОСВІТИ УКРАЇНИ
ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В. ЛАЗАРЯНА
Кафедра
Будівельного виробництва
та геодезії
Методичні вказівки до виконання курсового проекту
з курсу «Організація будівництва»
для спеціальностей 6.06010101 «Промислове і цивільне будівництво»
на тему: Будівництво промислової будівлі.
Склали:
ас. Орловська К.Ю.
Дніпропетровськ
2013

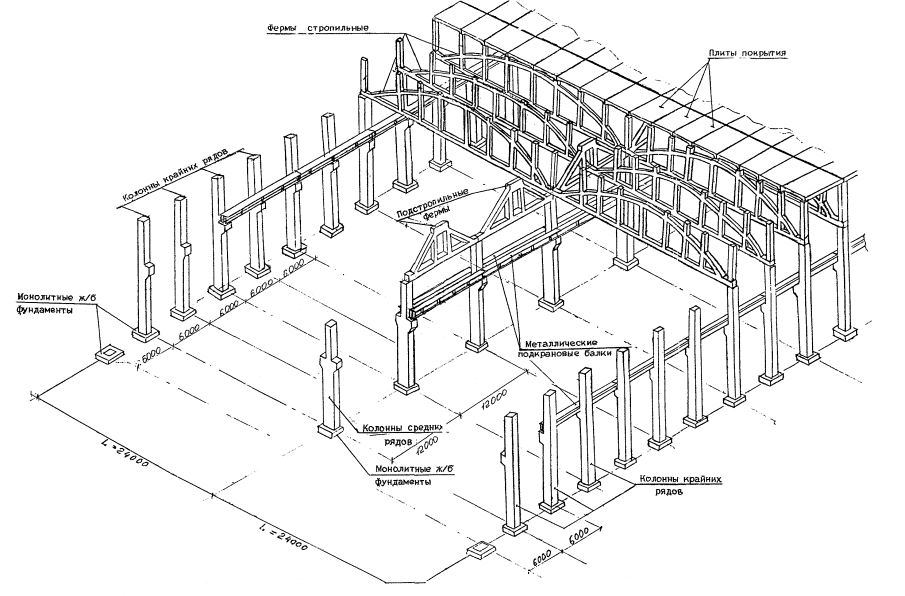

Рис.1. Схема каркасу промислової будівлі
1. Завдання на проектування.
Таблиця 1
№ букви прізвища та імені
|
Найменування параметрів |
А Б В Г Д |
Е Є Ж З І,Ї |
Й Й К Л М |
Н О П Р С |
Т У Ф Х Ц |
Ч Ш Щ Ю, Ь Я |
1 |

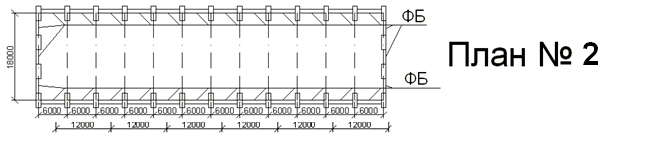

План |
№1 |
№2 |
№3 |
№4 |
№3 |
№1 |
2 |
Фундамент |
№1 |
№2 |
№3 |
№4 |
№5 |
№6 |
3 |
Колона |
№1 |
№2 |
№3 |
№4 |
№5 |
№1 |
4 |
Ферма |
№1 |
№2 |
№3 |
№4 |
№5 |
№6 |
5 |
Ґрунт |
глина |
лес |
лес |
пісок |
суглинки |
супісь |
6 |
Ущільнення ґрунту під підлогу |
гравієм |
щебенем |
гравієм |
щебенем |
гравієм |
щебенем |
7 |
Підстилаючий шар підлоги |
шлак |
щебінь |
гравій |
бетон |
глинобетон |
шлак |
Варіанти будівель
Фундаменти
Монолітні фундаменти під типові збірні залізобетонні колони мають симетричну ступінчасту форму з двома або трьома прямокутними ступенями та підколонником, в якому розміщуються стакан для колони. Стакан для гілок двухгілчастої колони прийнятий об’єднаний.
Фундаменти запроектовані з відміткою верху підколонника на рівні планувальної відмітки землі -0,15 м. Фундамент може мати повну висоту Н від 1200 до 3000 мм з градацією 300 мм, при цьому висота фундаменту змінюється за рахунок висоти підколонника при незмінній висоті ступені.
При учбовому проектуванні , коли розрахунок конструкцій будівлі та фундаментів не виконується, розміри фундаментів можуть бути вибрані орієнтовно: приймаємо фундаменти з двома ступенями.
Рис. 2. Фундаменти збірних залізобетонних колон
Розміри фундаментів збірних залізобетонних колон
Таблиця 2
Розміри перерізу
колони в мм
Розміри стакана
та підколонника в
мм
Розміри сходинок в
мм
Висота сходинок
h
в мм
hc
aн
x bn
ab
x bb
a
x b
a2
x b2
a3
x b3
№1 400x400 500x500
800
600x600
680x680
1000x1000 1200x1000 1500x1000 1500x1000
1500x1000 1900x1000 2500x1700 3300x2300
- - 2100x1000 2300x1700
300
№2 600x400 600x500
900
700x600
780x680
1500x1000
2100x1000 2500x1700 3300x2300 3700x2500
- 2100x1000 2300x1700 2500x1700
300
№3 800x400 800x500
900
900x600
980x680
1700x1000
1700x1700 2500x1700 2900x1700 3700x2300 4100x2300 4700x2900
- - 2300x1000 2500x1700 2900x1700 3300x1700
300
№4 1000x400 1000x500
1250 (950)
1100x600
1200x700
1700x1000
1700x1700 2500x1700 2900x1700 3300x1700 3700x2300
- - 2300x1000 2500x1000 2500x1700
300
№5 1300x500 1400x500 1400x600
1250 (950)
1500x700
1620x820
2400x1500
3300x1500 3300x2100 4100x2300 4100x2900 4700x3700
- - 3300x1500 2900x2100 3700x2500
300
№6 1900x600
1250
2000x700
2120x820
2700x1500
3300x1500 3300x2100 4100x2300 4100x3300 4700x3700
- - 3300x1500 3300x2500 3700x2500
300 |
