Задание оптимизатора

Вызовите Оптимизатор клавишей <F5>. В специализированном окне оператора перейдите на закладку Переменные (Variable). Здесь задаются переменные, которые будут варьироваться Оптимизатором. Ниже показана процедура задания двух спецификаций колонны в качестве варьируемых переменных.

1. Нажмите кнопку Добавить. Откроется окно Добавление переменных в оптимизатор.

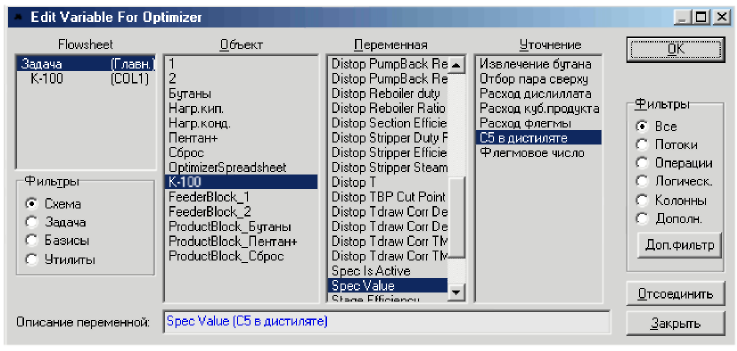

2. Выберите переменную С5 в дистиллате, как показано на рисунке. В поле Описание можно изменить имя переменной (Рис.7.2).

Рис.7.2. Выбор переменной

3. Повторите шаги 1 и 2 и добавьте в качестве переменной спецификацию колонны Извлечение бутана. Теперь Оптимизатор имеет две первичных переменные, которые он будет менять с тем, чтобы определить максимум целевой функции.

Нижнюю и верхнюю границы изменения переменных задайте сами, изменив значения по умолчанию. Чтобы определить эти границы, Вам, возможно, придется провести серию предварительных расчетов.

Задайте следующие границы изменения переменных:

Переменная	Верхняя граница	Нижняя граница
С5 в дистилляте	0.05	0.0075
Извлечение бутана	0.99	0.95

Определение целевой функции

Оптимизатор содержит специальную электронную таблицу для задания целевой функции и ограничений. Откройте электронную таблицу. Ниже показана процедура задания целевой функции.

В нашем случае целевая функция представляет собой прибыль, получаемую от работы колонны. Величина прибыли рассчитывается на основе цен на продукты, теплоноситель и хладоагент. В нашем примере использованы следующие цены:

хладоагент - 0.0015 $ за ккал/час

продукт (бутаны) - 22 $ за кг

теплоноситель - 0.0075 $ за ккал/час

С помощью кнопки Электронная таблица войдите в электронную таблицу оптимизатора. Заполните ее как показано на рисунке (Рис.7.3).

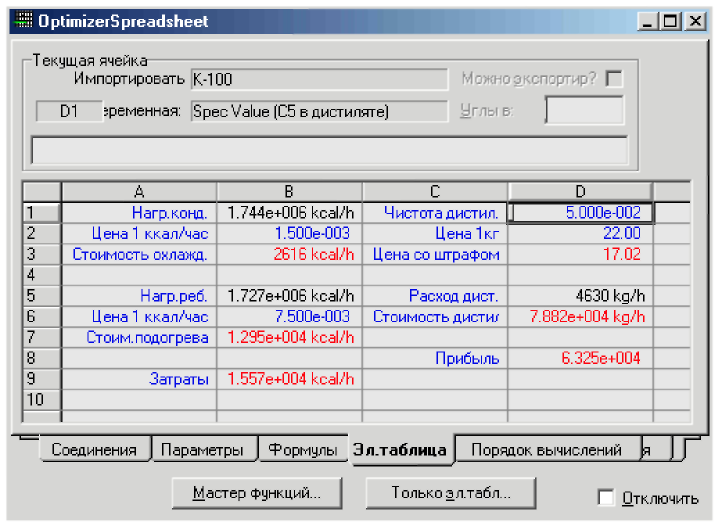

Рис.7.3. Исходные данных для проведения оптимизации

В поля электронной таблицы необходимо импортировать переменные схемы. Это можно сделать по-разному. Во-первых, это можно сделать, находясь на закладке Соединения, с помощью кнопки Добавить.

Другим способом импортировать переменные можно, находясь на закладке Электронная таблица. Щелкните правой кнопкой мыши и из предложенного «всплывающего» меню выберите Импорт переменной.

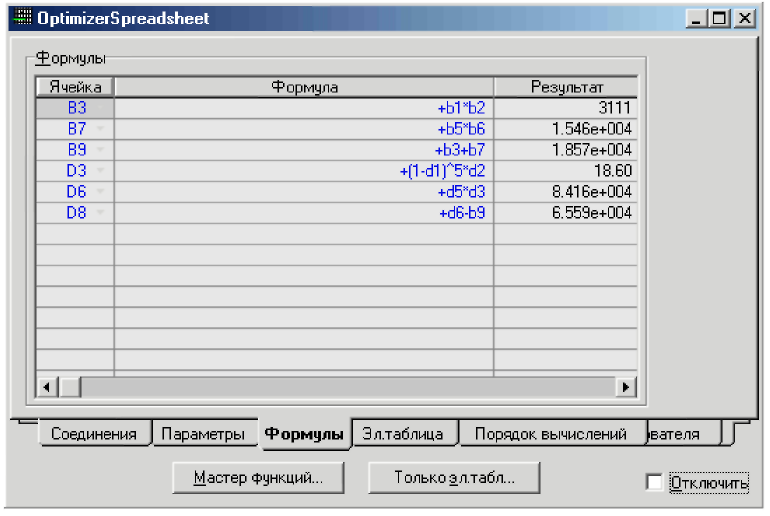

Введите формулы в соответствующие ячейки таблицы на странице Электронная таблица (Рис.7.4). Формулы можно редактировать и на странице Формулы. На этой странице компактным образом выводятся все формулы, заданные пользователем.

Рис.7.4. Страница Электронная таблица

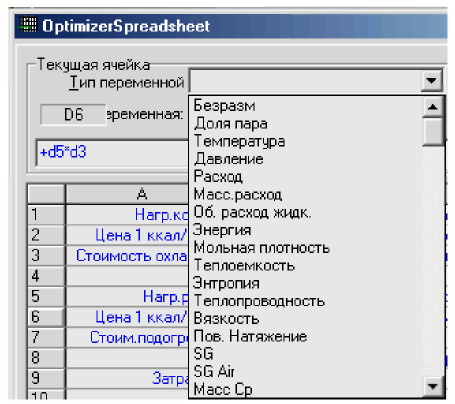

Если в расчетной формуле используется одна переменная, то ячейке с результатом присваивается тип (и, соответственно, единицы) этой переменной. Обычно это не приводит к недоразумениям. Однако, в нашем случае результат, поступающий в ячейку ВЗ имеет неверную размерность ккал/час, а нам нужно $. Объявим величину, которая рассчитывается в ячейке ВЗ безразмерной (Рис.7.5). Для этого установите курсор в ячейку, а в строке Тип переменной наверху окна из падающего списка выберите тип Безразмерная. Повторите эту процедуру для ячеек В7, В9 и D7.

Рис.7.5. Выбор типа величины
