Расчетное исследование

Давайте проведем несколько расчетов, в которых будем изменять температуру потока 2 от 85°С до 105°С с интервалом в 5°С. С помощью Unisim Вы можете сделать это автоматически, используя процедуру Расчетное исследование из Книги данных. Откройте Книгу данных (Ctrl-D) на закладке Переменные и выберите переменные, указанные в таблице.

Схема	Объект	Переменная	Описание переменной
Главная	Нагр.конд Нагр.реб. 2 Т-100	Тепловой поток (Heat Flow) Тепловой поток (Heat Flow) Температура K*F (UA)	Холод Тепло Температура K*F

Перейдите на закладку Расчетные исследования. С помощью кнопки Добавить организуйте Исследование 1. Отметьте независимую и зависимые переменные, как показано на рисунке (Рис.6.3).

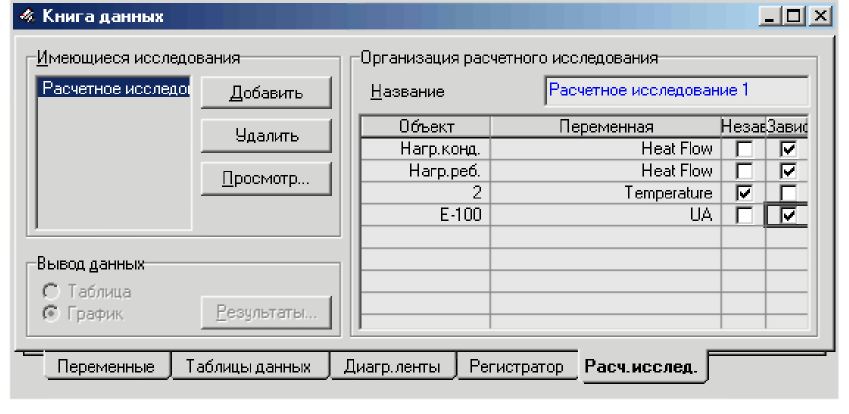

Рис.6.3. Выбор зависимых и независимых переменных

Для того, чтобы провести исследование, необходимо задать интервал изменения независимой переменной. Нажмите кнопку Просмотр, и Вы попадете в окно Организация расчетного исследования, в котором задайте следующие величины (Рис.6.4):

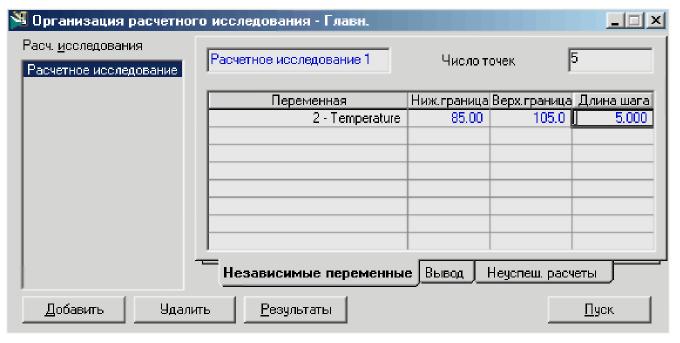

Рис.6.4. Окно Организация расчетного исследования

Чтобы начать расчет, нажмите кнопку Пуск. Результаты выводятся на экран с помощью кнопки Результаты (Рис.6.5.). Обратите внимание, что эти результаты можно выводить как в виде таблицы, так и в виде графика.

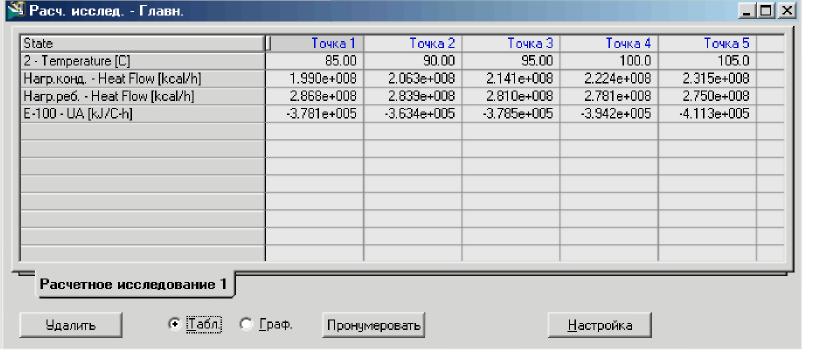

Рис.6.5. Результаты расчетного исследования

Контрольная работа №2 Моделирование колонны дебутанизации

Цель работы: закрепление пройденного материала.

Описание технологического процесса

В ректификационную колонну, состоящую из 50 клапанных тарелок на тарелку питания 33 поступает сырьевой поток с расходом G кг/час, температурой 45 град.С и давлением P бар. Перепад давления по высоте колонны составляет 0,25 бара.

В верхней части колонны установлен парциальный конденсатор-холодильник, гидравлическое сопротивление которого составляет 0,2 бара. Несконденсировавшиеся пары отводятся из колонны в качестве дистиллята, а образовавшаяся жидкость возвращается в колонну в качестве орошения. Требование по качеству дистиллята – отбор 99% масс. изобутана от потенциала.

В нижней части колонны установлен выносной кубовый кипятильник. Температура куба должна обеспечивать отбор 99% масс. н-бутана от потенциала.

Исходные данные для моделирования

Модуль колонны: Tower

Расчет коэффициентов фазового равновесия: SRK;

Единицы измерения – Alt SI.

Давление сырьевого потока 6 бар

Состав исходной смеси, кг/час.

Компонент	расход, кг/час
Пропан	1660
i-Бутан	114150
n-Бутан	19120
i-Пентан	2030
n-Гексан	58500

Задание

1. Соберите технологическую схему и рассчитайте колонну дебутанизации, проверьте полученные результаты.

2. Рассчитайте размеры колонны

3. При заданных параметрах разделяемой смеси, спецификации колонны, требуемом качестве разделения подберите оптимальную тарелку питания, при которой нагрузка на кипятильник окажется минимальной.

Примечание: рекомендуется производить поиск оптимальной тарелки питания в интервале тарелок [20;40] с помощью инструмента «Расчетное исследование». Для расчета рекомендуется разбить интервал на 10 участков.

4. Произведите расчет колонны в оптимальной тарелок питания.
