Лабораторная работа №5 Моделирование технологической установки очистки кислых стоков (4 часа)
Цель работы: научиться моделировать процессы абсорбции в колонных аппаратах, освоение методики проведения расчетного исследования.
.

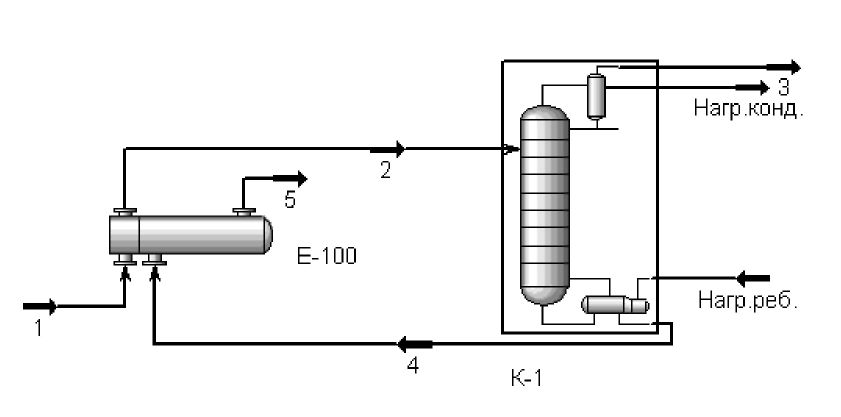

Рис. 6. 1. Схема очистки кислых стоков
Описание схемы
Схема очистки кислых стоков является типичной в нефтепереработке (Рис.6.1). Очистке подвергаются смешанные стоки, приходящие с установок водной очистки, риформингов, гидрокрекингов и установок АВТ.
В качестве источника тепла обычно применяется водяной пар низких параметров. Целью процесса является максимально возможное удаление сероводорода и аммиака, которые уходят с верха отпарной колонны. Весьма важно правильно спроектировать такую колонну, поскольку она должна справляться с переработкой всех кислых стоков нефтеперерабатывающего завода, поступающих из различных источников. Часто производительность этих колонн оказывается недостаточной для работы в нестационарных (например, при пуске или остановке производства) или аварийных условиях, и кислые стоки приходится накапливать в резервных емкостях.
Колонна очистки кислых стоков играет большую роль в программах снижения загрязнения окружающей среды, повсеместно осуществляются в промышленности.
Кислые стоки (поток 1) поступают в теплообменник Т-1, в котором подогреваются потоком 4. Подогретый поток 2 поступает на 3-ю тарелку 8-тарельчатой ректификационной колонны, оснащенной кипятильником и конденсатором с полным рефлюксом. В кубе колонны (поток 4) получают продукт, в котором массовая доля NH3 составляет 1е-5. Этот поток поступает в теплообменник Т-1, где подогревает питание колонны.
Пакет свойств
Выберите нужные компоненты H2S, NH3 и H2O. В качестве термодинамического пакета выберите Пенга-Робинсона для кислых сред (Sour PR).
Моделирование схемы
Поток питания:
Температура: 40С;
Давление: 3 бар;
Расход жидкости: 2000 м3/час;
Массовая доля H2S: 0.007;
Массовая доля NH3: 0.005;
Массовая доля H2O: 0.988.
Операции
Теплообменник T-1
Закладка, страница |
Поле |
значение |
Данные, Соединения |
Вход в корпус Вход в трубки Выход из корпуса Выход из трубок |
4 1 5 2 |
Данные, Параметры |
ΔP трубок ΔP корпуса |
0,7 бар 0,7 бар |
Рабочая тетрадь, Условия |
Температура в потоке 2 |
95 С |
Перед тем, как устанавливать абсорбер, в меню Инструменты выберите Настройки. Убедитесь, что на закладке Расчет (страница Опции) в поле Инспектор ввода установлен флажок. Теперь инсталлируйте колонну. Для этого воспользуйтесь кнопкой Ректификационная колонна в кассе объектов. В колонне имеются и кипятильник, и конденсатор.
Колонна К-1
Закладка, страница |
Поле |
значение |
Соединение |
Число тарелок Питание (тарелка) Тип конденсатора Пар сверху Кубовая жидкость Нагрузка ребойлера Нагрузка конденсатора |
8 2 (тар.3) Полный рефлюкс 3 4 Нагр.реб. Нагр.конд. |
Профиль давления |
Конденсатор |
2 бар |
|
ребойлер |
2,3 бар |
Перейдите на страницу Монитор закладки Данные. Две спецификации Отбор пара сверху и Флегмовое число по умолчанию назначены активными для полных колонн. Спецификацию Отбор пара сверху сделайте неактивной. Задайте значение флегмового числа – 10. добавьте новую спецификацию (кнопка Добавить) – мольная доля аммиака в кубовом продукте составляет 0,00001 и сделайте эту спецификацию активной (Рис.6.2).

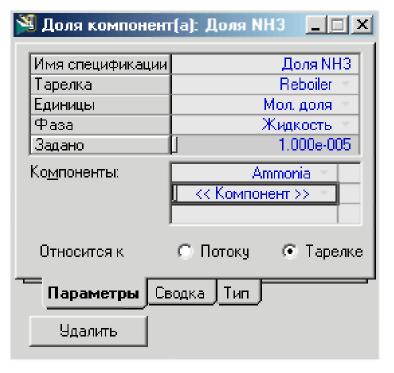

Рис.6.2. Добавление новой спецификации
Для ускорения сходимости колонны и уменьшения эффекта осцилляции решения задан демпфирующий фактор 0.4 (по умолчанию он равен 1.0). Демпфирующий фактор задается на странице Дополнительные закладки Параметры. Более подробно о демпфирующем факторе читайте в документации.
