Расчет схемы в динамическом режиме
В этом примере рассмотрим схему получения пропилен-гликоля в реакторе идеального смешения. Колонну, в которой происходит отделение воды от продукта, рассчитывать не будем.
Упрощение схемы, рассчитанной в статике
Откройте задачу, рассчитанную в стационарном режиме. Сохраните задачу под новым именем.
1. Удалите колонну и связанные с ней потоки.
При удалении объекта (операции, материального или энергетического потока) программа запрашивает подтверждение на его удаление.

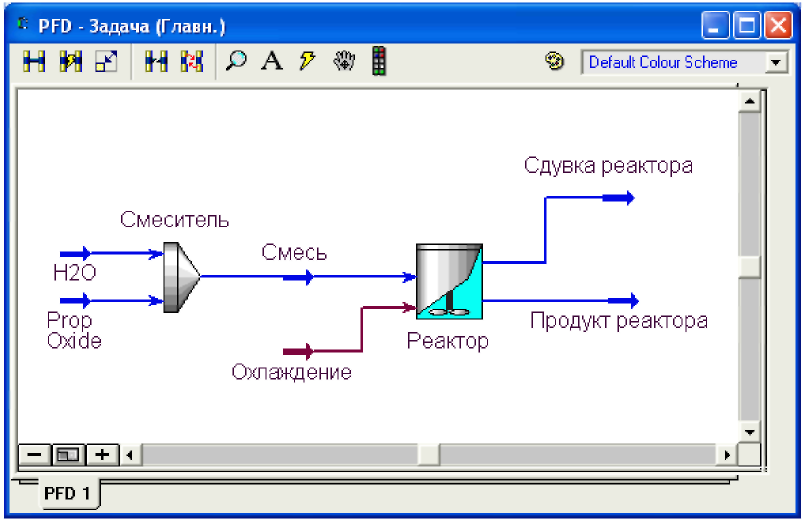

В динамическом режиме будем рассчитывать следующую схему (Рис.5.19):
Рис.5.19. Схема для расчета динамического режима
2. В потоке Н20 удалите значение давления, чтобы оно рассчитывалось операцией Смеситель.
3. Откройте страницу Параметры закладки Данные специализированного окна операции Смеситель.
4 . В группе Давления потоков отметьте кнопку Все одинаковы.
Использование динамического помощника
Динамический помощник дает рекомендации по изменению топологии схемы и заданию соотношений давление-расход для расчета схемы в динамическом режиме. Кроме того, он автоматически задает размеры оборудования. Пользователь имеет право не выполнять эти рекомендации, а исходить из своих собственных соображений.

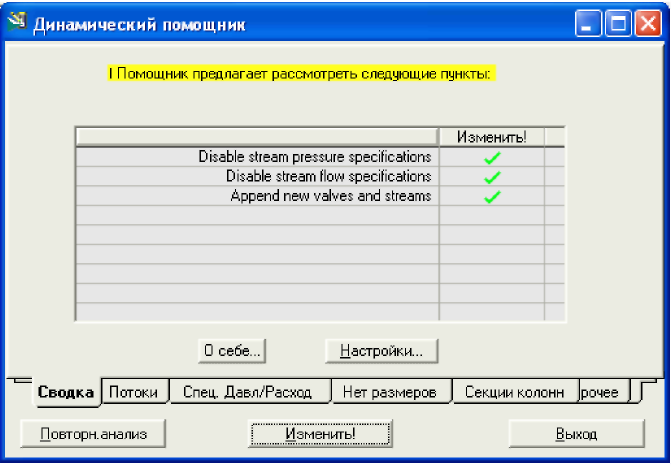

1. Вызовите Динамический помощник, воспользовавшись соответствующей кнопкой или командой Динамический помощник в меню Инструменты (Рис.5.20).
Рис.5.20. Динамический помощник
Рекомендации Динамического помощника будут выполнены программой если в столбце ОК стоит флажок. Соответственно, если флажок удалить - рекомендация выполнена не будет.
2. Выполните следующие действия:
Страница |
Рекомендация |
Поток |
ОК |
Спецификация давления |
Удалить спецификацию |
Prop Oxide |
OK |
Спецификация расхода |
Удалить спецификацию |
Prop Oxide |
OK |
Н20 |
OK |
||
Вставить клапаны |
Установить |
Prop Oxide |
OK |
Сдувка реактора |
Удалить |
||
Продукт реактора |
OK |
||
Н20 |
OK |
3. Нажмите кнопку Изменить.
4. Переключитесь в динамический режим.
5. На появившийся вопрос Динамического помощника ответьте Нет.
Поскольку мы отказались от рекомендации установить регулирующий клапан на сдувке реактора, необходимо задать спецификацию давления этого потока.
6. Откройте специализированное окно потока Сдувка реактора.
7. Перейдите на страницу Спецификации закладки Динамика.

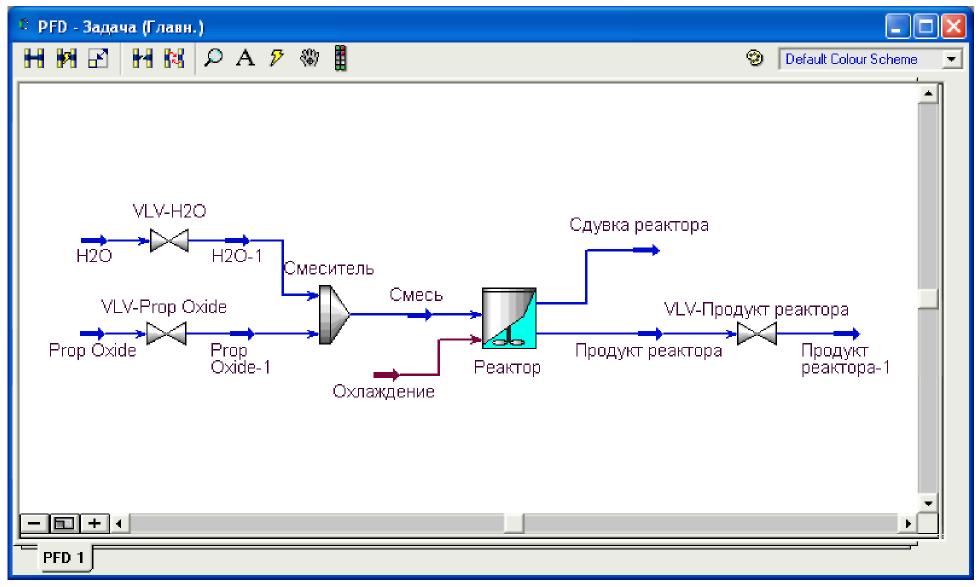

8. В группе Спецификации давления установите флажок в столбце Активн. Измененная Динамическим помощником схема выглядит следующим образом (Рис.5.21):
Рис.5.21. Измененная схема
Сохраните задачу с новым именем.
Моделирование реактора с выходом в атмосферу
1. Откройте Список компонент в Диспетчере базиса.
2. Добавьте к списку компонент N2.
3. Вернитесь в расчетную среду задачи.
4. Откройте специализированное окно потока Сдувка реактора на закладке Динамика (Рис.5.22).
5. Нажмите кнопку Блок продукта и задайте следующий состав потока.

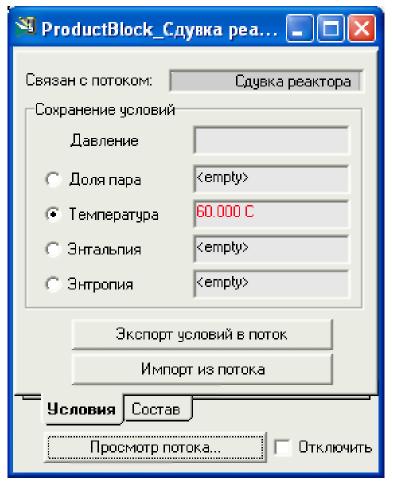

6. На закладке Условия в группе Сохранение условий отметьте кнопку Температура (Рис.5.23).
Рис.5.22. Специализированное окно потока
Сдувка реактора
Рис.5.23. Закладка Условия в группе
Сохранение условий
7. Сохраните задачу.
