Задание реакций

1. Перейдите на закладку Реакции окна Диспетчер базиса (Рис.5.2).

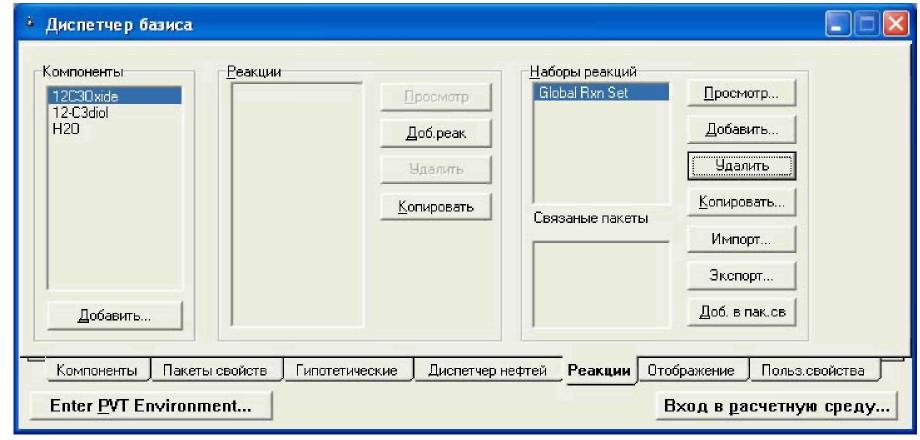

Рис.5.2. закладку Реакции окна Диспетчер базиса

В рассматриваемом примере протекает следующая реакция:

Н2O СЗН6O + СЗН8O2

Чтобы задать реакцию в программе Unisim необходимо выполнить следующие действия:

Создать и определить кинетическую реакцию.

Создать набор реакций, содержащий данную реакцию.

Активизировать набор реакций, сделав его доступным для использования в расчетах.

Выбор компонент реакции

В нашем случае все компоненты, имеющиеся в задаче, принимают участие в реакции, поэтому нет необходимости изменять список компонент. В более сложных случаях бывает необходимо добавлять и удалять компоненты. Для этого откройте список компонент с помощью кнопки Добавить.

Задание реакции

1. В группе Реакции нажмите кнопку Доб. Реакцию (Рис.5.3). В появившемся списке отметьте нужную реакцию (данном случае кинетическую) и нажмите кнопку Добавить реакцию.

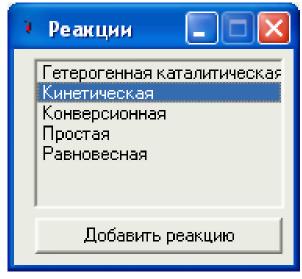

Рис.5.3. Группа Реакции

2. Заполните страницы открывшегося окна следующим образом (Рис.5.4-5.6)

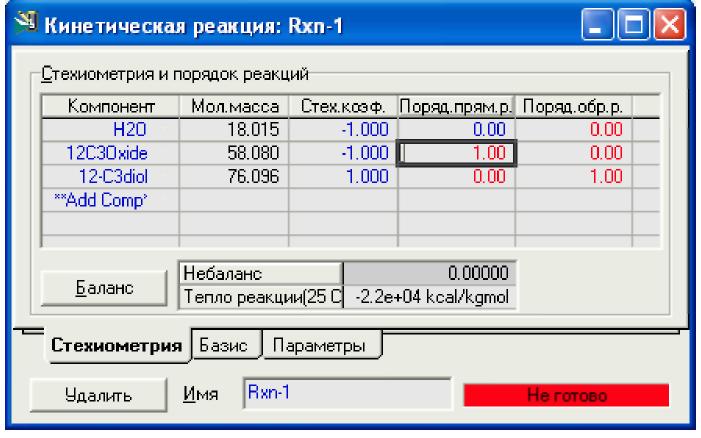

Рис.5.4. Окно Кинетическая реакция. Вкладка Стехиометрия

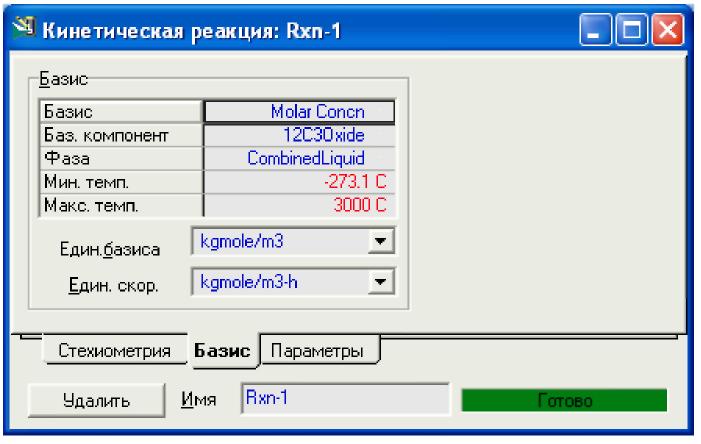

Рис.5.5. Окно Кинетическая реакция. Вкладка Базис

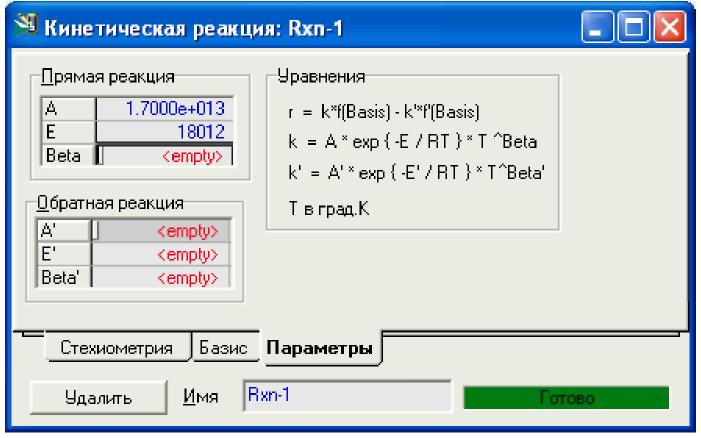

Рис.5.6. Окно Кинетическая реакция. Вкладка Параметры

Е - ккал/кмоль

3. Закройте окно кинетической реакции и со списком реакций.

В группе Реакции окна Диспетчера базиса появилось имя реакции Rxn-1.

Если окно Диспетчера базиса закрыто, нажмите кнопку Диспетчер базиса.

В группе Наборы реакций Unisim предлагает общий набор реакций (Global Reactions Set), содержащий все реакции, имеющиеся в задаче. В этом примере рассматривается только одна реакция, и потому можно было бы сделать доступным для расчета в реакторе именно общий набор реакций. Но для наглядности выполним все необходимые процедуры.

Задание набора реакций

Для чего нужны наборы реакций? Предположим, в рассматриваемой схеме протекает пять реакций, из которых три - в реакторе: одна основная и две побочных. Объединим эти три реакции в набор реакций и подсоединим его к операции Реактор. Доставшиеся реакции подсоединим к операциям, в которых они протекают (предварительно создав другие наборы реакций).

1. В группе Наборы реакций нажмите кнопку Добавить. Откроется окно Набор реакций Set-1 (Рис.5.7).

2. В столбце Активные откройте падающий список и выберите реакцию Rxn-1 (в данном случае она одна).

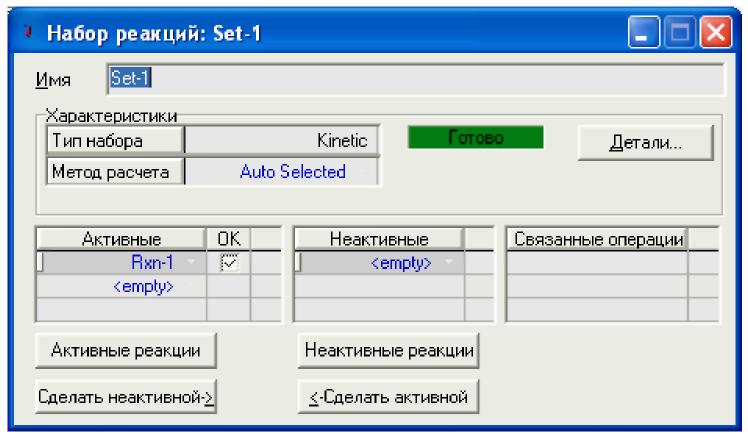

Рис.5.7. Окно Набор реакций Set-1

3. Закройте окно.

Добавление набора реакций в пакет свойств

Теперь необходимо созданный набор реакций сделать доступным для расчета в пакете свойств.

1. Отметьте набор реакций Set-1 в группе Наборы реакций (Рис.5.8).

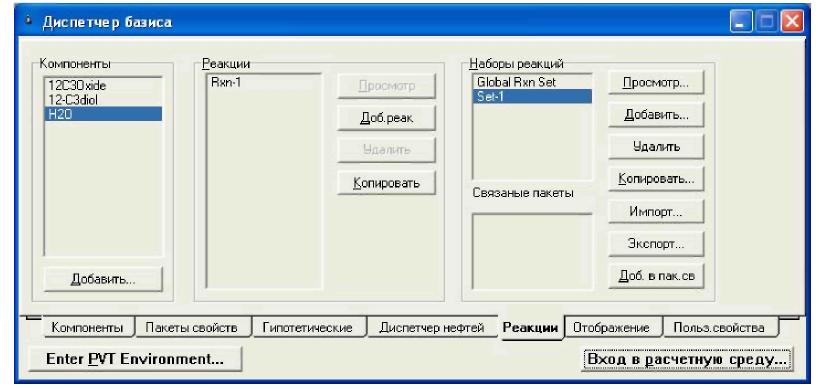

Рис.5.8. Выбор набора реакций

2. Нажмите кнопку Добавить в пакет свойств.

3. В открывшемся окне отметьте нужный пакет свойств (в данном случае он один) и нажмите кнопку Добавить в пакет свойств.

4. Перейдите на закладку Пакет свойств, чтобы проверить всю заданную информацию (Рис.5.9).

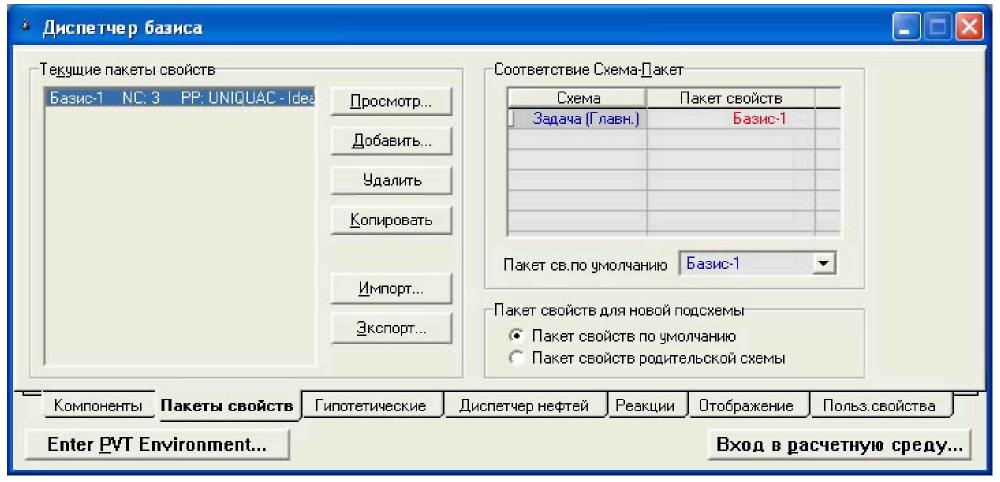

Рис.5.9. Закладка Пакет свойств

Пакет свойств - Базис-1

Количество компонент - 3

Термодинамический пакет - UNIQUAC.

Перейдите в расчетную среду задачи любым из способов:

• Нажмите кнопку Возврат в расчетную среду в окне Диспетчера базиса.

• Нажмите кнопку Выход из среды базиса в линейке кнопок. Сохраните задачу одним из способов:

• Нажмите кнопку Сохранить задачу в линейке кнопок

• В меню Файл выполните команду Сохранить.

• Нажмите CTRL S.
