Определение точки росы
Одним из критериев осушки газа является температура точки росы. Она легко определяется как температура начала конденсации Соответствующего потока. Сначала необходимо удалить весь тэг из потока осушенного газа, поскольку тэг влияет на начало конденсации. Проще всего это сделать с помощью операции Покомпонентный делитель.
ПОКОМПОНЕНТНЫЙ ДЕЛИТЕЛЬ Х-100 |
||
Закладка, Страница |
Поле |
Значение |
Данные, Соединения |
Вход Выход |
Охлажденный газ 1 2 |
Данные, Параметры |
Давление внизу |
63 кг/см2 |
Данные, Разделение |
ТЭГ, доля в потоке сверху |
1.0 |
Определить температуру точки росы можно несколькими способами:
1. В потоке 2 задайте 1.0 в качестве доли пара. Система рассчитает температуру начала конденсации при заданном давлении. Полученная температура и является температурой точки росы.
2. К стандартному набору свойств потока добавьте два новых свойства - Точка росы по углеводородам и Точка росы по воде. Для этого в специализированном окне потока
перейдите на страницу Свойства закладки Рабочая таблица. Нажмите кнопку Добавить новое свойство в групповой рамке Управление списком свойств. В появившемся окне Выбор свойств откройте список газовых свойств (Gas) и выберите нужные (Рис.4.4). Выбранные свойства появятся в списке свойств потока (Рис.4.5). Если Вы хотите добавить новое свойство ко всем потокам схемы, добавлять свойство следует в Диспетчере свойств, который вызывается из меню Инструменты.

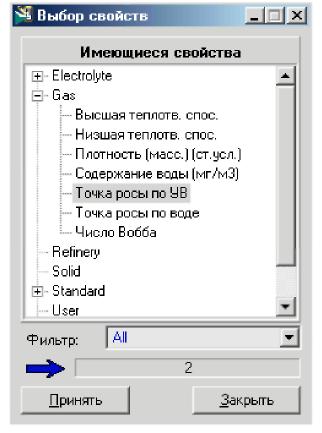

Рис. 4.4. Окно Выбор свойств

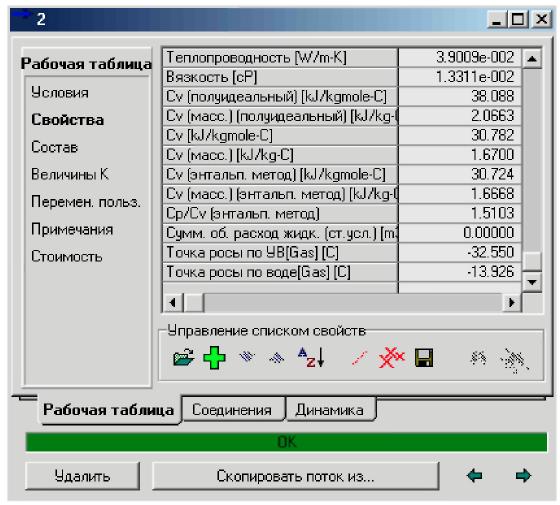

Рис.4.5. Список свойств
Лабораторная работа №4
Моделирование технологической установки получения пропиленгликоля (8 часов)
Цель работы: Освоение методики расчета реактора идеального перемешивания.

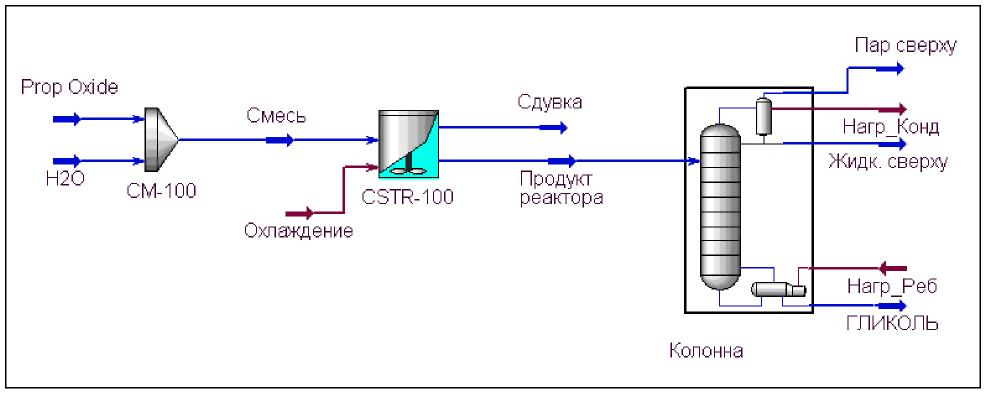

Рис.5.1. Технологическая установка получения пропиленгликоля
В этом примере рассматривается схема получения пропиленгликоля из окиси пропилена и воды в реакторе идеального перемешивания.
Расчет схемы в стационарном режиме
Создание набора настроек
Откройте новую задачу.
1. В меню Инструменты выполните команду Настройки.
2. На странице Опции закладки Расчет проследите, чтобы опция Инспектор ввода использовалась, а опция Использовать модальные окна – не использовалась.
Создание набора единиц
Откройте страницу Единицы закладки Переменные.
Выберите систему единиц SI, либо скопируйте ее и создайте на е базе свой набор единиц.
Закройте окно настроек расчета.
Создание пакета свойств
Построение модели начинается с создания Пакета свойств, который должен содержать по крайней мере список компонент и термодинамичекий пакет.
1. В окне Диспетчера базиса нажмите кнопку Добавить, чтобы создать новый список компонент.
2. Выберите компоненты propylene oxide, Propylene Glycol и H20.
3. Закройте окно компонент и перейдите на закладку Пакеты свойств.
4. Выберите пакет UNIQUAC и перейдите на закладку Бинарные коэффициенты.
5. Для коэффициентов Aij выберите метод расчета UNIFAC VLE и нажмите кнопку Только неизвестные.
6. Закройте окно Пакета свойств.
