Pfd в подсхеме колонны
Находясь в подсхеме колонны, Вы можете изменить вид колонны на графическом экране (PFD). Например, изменить размеры или число отображаемых тарелок.

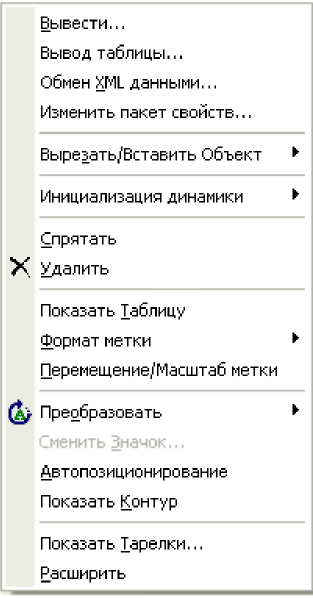

1 . Находясь в PFD, щелкните правой кнопкой мыши по изображению колонны Откроется локальное меню колонны (Рис. 3.70).
Рис.3.70. Локальное меню колонны

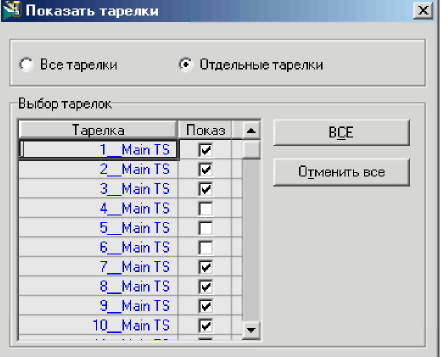

2. Выберите пункт Показать тарелки. На экране появится окно настройки отображения тарелок колонны (Рис.3.71).
Нажмите кнопку Все тарелки, чтобы на PFD отображались все тарелки колонны. Вы можете произвольно ставить и снимать флажки у отдельных тарелок.
Рис.3.71. Окно настройки отображения тарелок колонны
Если Вы хотите изменить размеры изображения колонны, например, увеличить толщину основной колонны, щелкните мышью по изображению основной колонны (Main_TS) и нажмите кнопку Размеры на панели инструментов окна PFD. Изображение колонны на схеме будет обведено рамкой с маркерами для изменения размера. Потянув за любой из маркеров, Вы меняете размер объекта. Закончив менять размеры, еще раз нажмите кнопку Размеры, чтобы вернуться в обычный режим.
Расскажем еще об одной полезной возможности - можно переносить надписи отдельно от объектов. Для этого выберите мышью надпись, которую хотите переместить. Нажмите на клавиатуре клавишу <L>, и вокруг подписи возникнет ограничивающая рамка. С помощью мыши перетащите ее на новое место (можно воспользоваться клавишами со стрелками).
Чтобы выйти из среды (подсхемы) колонны в родительскую схему, нажмите кнопку Родительская схема на панели инструментов.
Результаты

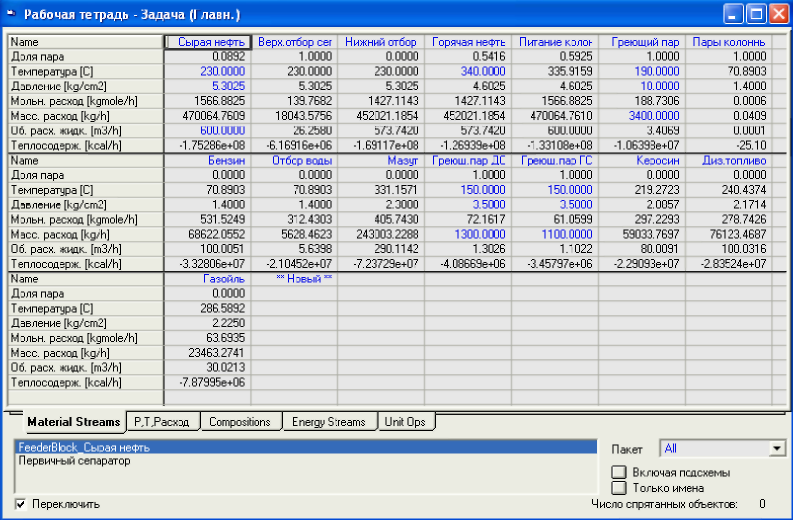

Откройте Рабочую тетрадь, чтобы получить доступ к информации о рассчитанных параметрах потоков и аппаратов нашей схемы. Ниже показана закладка Material Streams (материальные потоки) окна Рабочей тетради (Рис.3.72).
Рис.3.72. Закладка Material Streams окна Рабочей тетради
Использование навигатора объектов
Чтобы получить доступ к параметрам потока или модульной операции, можно воспользоваться Навигатором объектов. Чтобы открыть окно Навигатора объектов выполните одно из следующих действий:
Нажмите клавишу <F3>.
В меню Схема выберите пункт Найти объект....
Дважды щелкните мышью на пустом пространстве экрана.
Нажмите кнопку Навигатор.

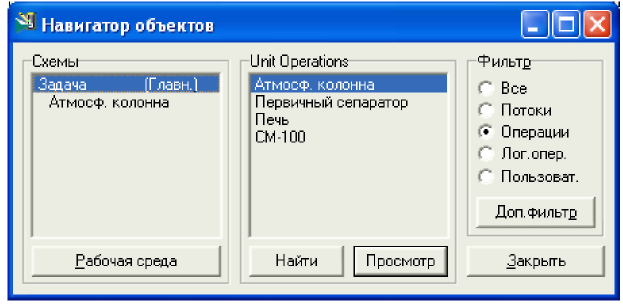

На экране возникнет окно Навигатора объектов (Рис. 3.73):
Рис.3.73. Окно Навигатора объектов
Поскольку в групповой рамке Фильтр в настоящий момент нажата селективная кнопка Операции, в списке слева отображаются только имеющиеся в схеме операции. Чтобы открыть специализированное окно операции, просто дважды щелкните по ее названию или отметьте ее и нажмите кнопку Просмотр. Используя селективные кнопки в рамке Фильтр, Вы можете управлять тем, какие объекты отображаются в списке. Например, чтобы отобразить все существующие в схеме операции и потоки, нажмите селективную кнопку Все.
Кроме того, для поиска объекта можно использовать кнопку Найти. В появившемся окне введите имя объекта и нажмите кнопку ОК. Unisim откроет специализированное окно объекта, имя которого Вы ввели.
В поле Имя объекта можно использовать *. Например, если написать VLV*, то откроются окна всех операций, имена которых начинаются с VLV.
