Задание циркуляционных орошений

Вернитесь на закладку Дополнительное оборудование специализированного окна колонны. Откройте страницу Циркуляционные орошения. Чтобы задать требуемые орошения:

1. Щелкните мышью по кнопке Добавить, откроется специализированное окно Циркуляционное орошение.

2. Из падающего списка в поле Возврат выберите тарелку 1 (1_Main TS), а в поле Отбор - тарелку 2 (2_Main TS).

3. Щелкните по кнопке Установить, вид окна изменится.

Каждое циркуляционное орошение добавляет к общему списку две спецификации. По умолчанию, в качестве спецификаций используется расход циркулирующей жидкости и разность температур (dT) отбора и возврата жидкости. В данном примере в качестве спецификаций мы будем задавать расход орошения (м3/час) и нагрузку холодильника.

Первое циркуляционное орошение: 330 м³/час, 3.5x10⁶ ккал/час.

4. Введите значение 330 в рамке 1 активная спецификация. Назначенный по умолчанию тип спецификации (расход ЦО) нам подходит, поэтому менять его не надо.

5. Щелкните дважды по типу второй спецификации PA_1_Dt(40), откроется окно этой спецификации. Измените Тип спецификации: из падающего списка выберите вариант Нагрузка.

6. В поле Задано ведите значение -3.5е6 ккал/час. Заметьте, знак минус означает, что тепло отводится (Рис.3.56).

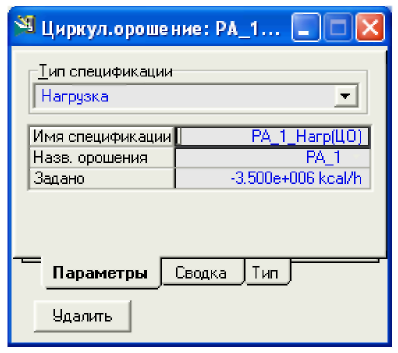

Рис.3.56. Ввод данных спецификации

7. Закройте окно спецификации, чтобы вернуться в окно Циркуляционного орошения.

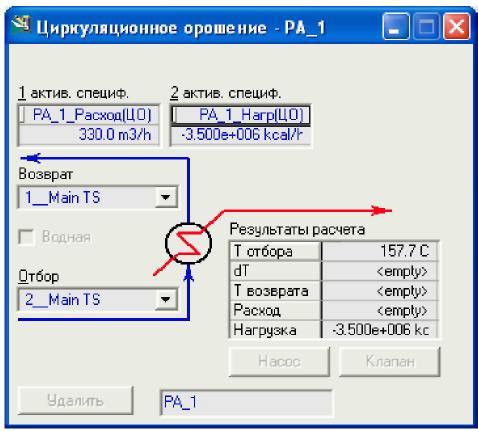

Оставшиеся данные для этого циркуляционного орошения программа рассчитает самостоятельно, во время расчета колонны (Рис.3.57).

Рис.3.57. Автоматический расчет данных

8 . Закройте специализированное окно циркуляционного орошения, чтобы вернуться в окно атмосферной колонны.

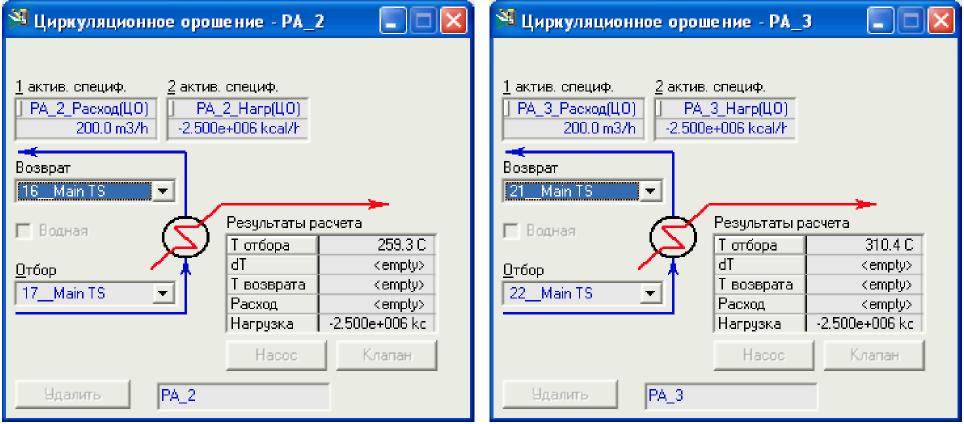

9. Аналогичным образом задайте два оставшихся циркуляционных орошения (Рис.3.58). Для обоих циркуляционных орошений расход жидкости равен 200 м³/час, а нагрузка холодильника равна -2.5х10⁶ккал/час .

Рис.3.58. Ввод спецификаций орошения

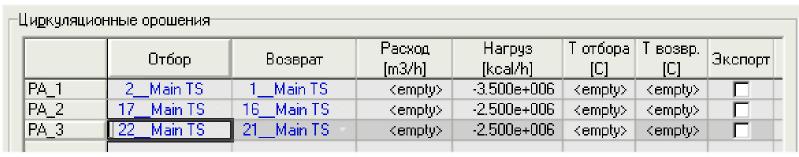

Список циркуляционных орошений на закладке Дополнительное оборудование выглядит следующим образом (Рис.3.59):

Рис.3.59. Закладка Дополнительное оборудование

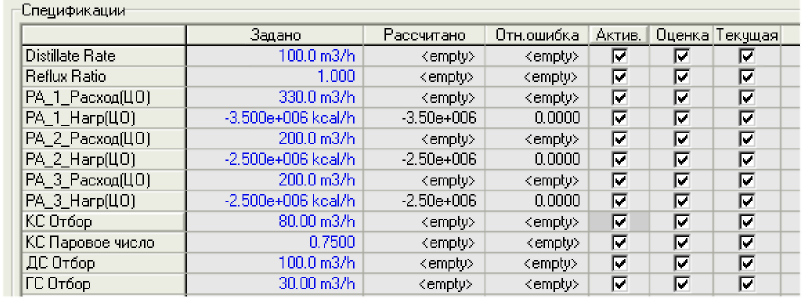

Вернитесь на страницу Монитор закладки Данные и просмотрите список добавленных программой спецификаций (Рис.3.60):

Рис.3.60. Страница Монитор закладки Данные

Обратите внимание, что задание каждого циркуляционного орошения добавило по две активные спецификации.

Перейдите на страницу Соединения специализированного окна колонны (Рис. 3.61). Поскольку к колонне было добавлено дополнительное оборудование, страница Соединения была изменена и теперь потоки колонны представлены в двух таблицах Питания и Продукты.

Рис.3.61. Страница Соединения

Спецификации

Перейдите на страницу Монитор закладки Данные специализированного окна колонны. Обратите внимание, что число степеней свободы по-прежнему равно единице, что указывает на необходимость задания еще одной активной спецификации. В качестве такой спецификации мы выберем расход жидкости, стекающей с тарелки, находящейся над тарелкой питания - Оверфлеш. Кроме того, для керосинового стриппинга КС мы заменим активную спецификацию КС Паровое число на более привычную спецификацию (Нагрузка ребойлера КС).

1. Нажмите кнопку Добавить спецификацию в групповой рамке Спецификации. Откроется окно, в котором представлены возможные типы спецификаций. Выберите строку Расход жидкости.

2. Нажмите кнопке Добавить, откроется окно спецификации Расход жидкости.

3. Измените имя спецификации (Оверфлеш), в поле Тарелка выберите из списка тарелку 27_Main TS.

Типичное значение оверфлеша атмосферной колонны – около 3-5% от общего расхода питания колонны. В нашем примере расход питания составляет 600 м3/час, поэтому приемлемым значением будет 23 м³/час.

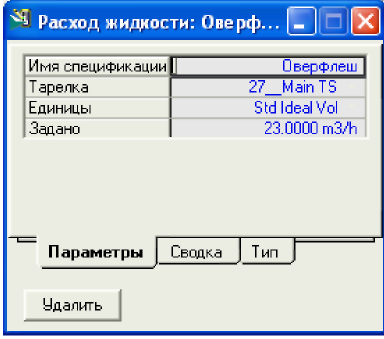

4 . В поле Задано введите число 23 (Рис.3.62).

Рис.3.62. Ввод данных

5 . Закройте окно спецификации, чтобы вернуться в окно колонны. В списке спецификаций колонны теперь будет присутствовать и заданная нами спецификация Оверфлеш.

Число степеней свободы стало равным нулю, и модель колонны готова к расчету. Но хотелось бы заменить спецификацию парового числа керосинового стриппинга заменить на величину нагрузки этого стриппинга. Для этого выполните следующие действия:

6. Нажмите кнопку Добавить спецификацию. В качестве типа спецификации выберите Нагрузку и нажмите кнопку Добавить. На экране появится специализированное окно спецификации Нагрузка.

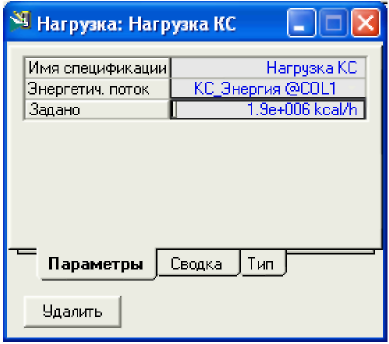

7. Измените имя спецификации Нагрузка КС, в поле Энергетический поток укажите поток, связанный с ребойлером керосинового стриппинга КС Энергия@СОl_1. В поле Задано введите значение нагрузки ребойлера 1.9e6 kcal/h (Рис.3.63)

Рис.3.63. Ввод данных

Закройте окно спецификации, Вы вернетесь обратно в окно колонны. Теперь нам нужно указать, что именно эта спецификация (а не Паровое число) является активной.

8 . В строке спецификации Нагрузка КС поставьте флажок в столбце Активная, а в строке спецификации КС Паровое число этот флажок уберите.

Обратите внимание на спецификации Флегмовое число и Расход пара сверху (флегмовое число - активная). Однако, если Вы хотите рассчитать колонну с полным дефлегматором задайте расход пара равным 0:

9. В строке спецификации Расход пара сверху установите флажок в столбце Активная, а в строке спецификации Флегмовое число уберите этот флажок.

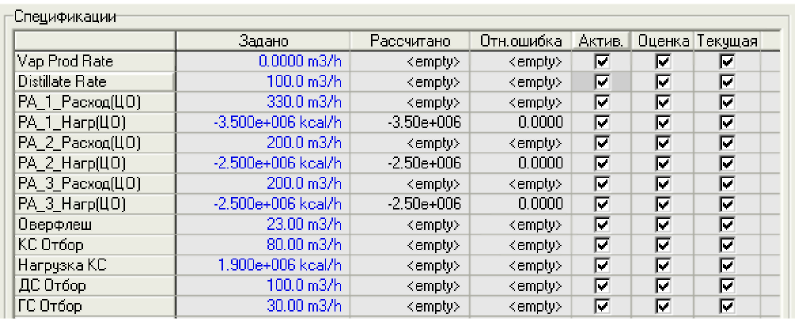

Ниже показан окончательный список спецификаций колонны (Рис.3.64).

Рис.3.64. Окончательный список спецификаций колонны
