Спецификации

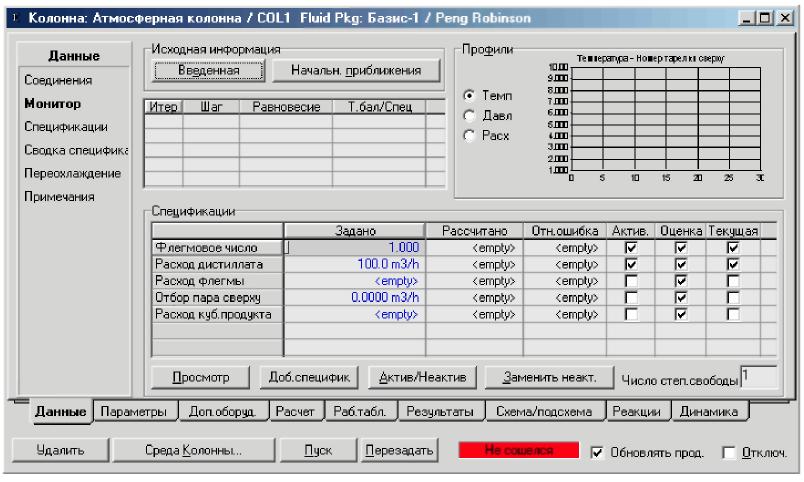

Обратите внимание, что имеются две активные спецификации, и число степеней свободы равно единице, т.е. требуется задать еще одну активную спецификацию (Рис.3.51). Абсорбер с конденсатором имеет две степени свободы и, соответственно, две активные спецификации. Третью степень свободы добавил нам поток Доп. нагрузка.
Рис.3.51. Спецификации колонны
Ненужные спецификации можно удалить. Для этого нужно отметить ее и нажать клавишу Delete.
Задание дополнительного оборудования
Перейдите на закладку Доп. оборудование специализированного окна колонны (Рис.3.52):
Рис.3.52. Закладка Доп. оборудование
На этой закладке Вы можете задавать, просматривать, редактировать или удалять дополнительное оборудование колонны - боковые отпарные и укрепляющие секции, циркуляционные орошения, паровые байпассы. Чтобы задать боковые стриппинги:
Убедитесь, что Вы находитесь на странице, где задается данный тип оборудования (страница Боковые отпарные секции). Нажмите кнопку Добавить, на экране появится окно Боковая отпарная секция.
Измените название стриппинга с заданного по умолчанию на КС (Керосиновый стриппинг).
Этот стриппинг представляет собой колонну с ребойлером, состоящую из 3-х тарелок, причем значение парового числа равно 0.75. Необходимо задать, жидкость с какой тарелки основной колонны поступает в стриппинг (поле Отбор) и какую тарелку основной колонны поступает пар из стриппинга (поле Возврат).
В поле Отбор укажите 9 тарелку (9_Main TS), а в поле Возврат 8 тарелку (8_Main TS).
В групповой рамке Единицы нажмите селективную кнопку Станд.ид.жидк., поскольку расход продукта из стриппинга задается в м3/час.

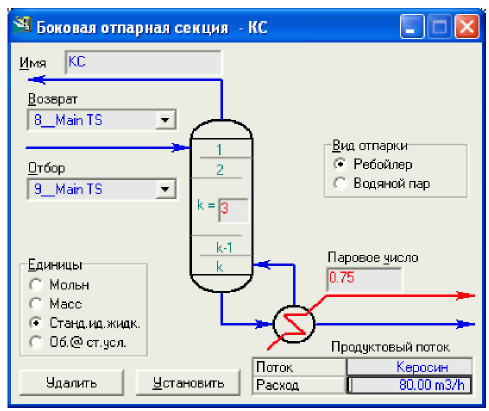

Задайте имя продуктового потока - Керосин и его расход - 80 м3/час. (12.9 об% по таблице распределения) (Рис.3.53)
Рис.3.53. Ввод данных потока
5. Нажмите кнопку Установить, программа создаст боковую отпарную секцию с заданными параметрами и выведет на экран окно, похожее на предыдущее, в котором будет подытожена вся введенная нами информация о стриппинге.
6. Закройте это окно, чтобы вернуться в специализированное окно колонны. В таблице Отпарные секции появилась строка, соответствующая стриппингу КС.

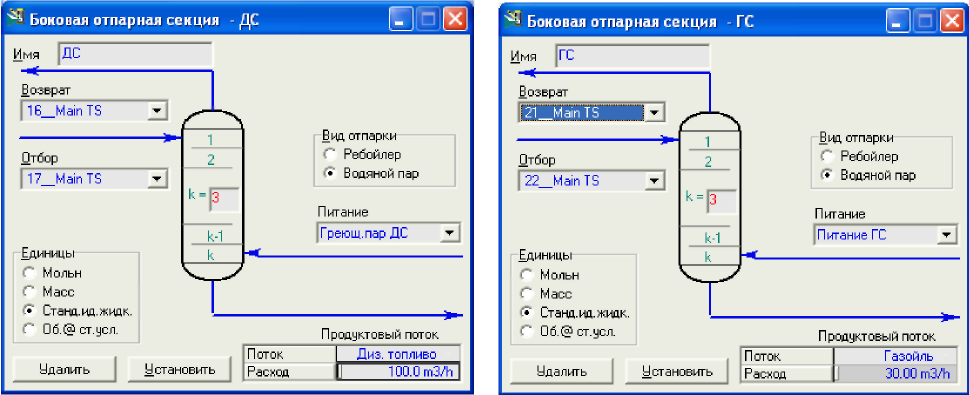

7. Аналогично задайте два оставшихся стриппинга ДС (отбирается дизтопливо) и ГС (отбирается атмосферный газойль). В оба этих стриппинга подается водяной пар, поэтому в групповой рамке Вид отпарки выберите селективную кнопку Водяной пар (Рис. 3.54). К названию стриппингов будет автоматически добавлен суффикс @COL1, чтобы обозначить их принадлежность к подсхеме колонны.
Рис.3.54. Групповая рамка Вид отпарки

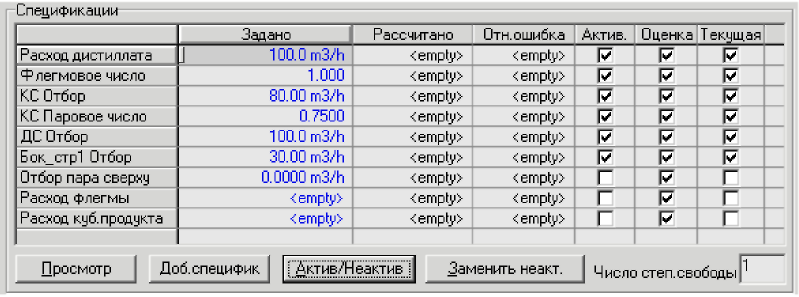

Вернитесь на страницу Монитор закладки Данные специализированного окна колонны (Рис.3.55). Программа добавила новые позиции в список Спецификаций.
Задание боковых стриппингов привело к добавлению четырех новых спецификаций: по одной спецификации Отбор для каждого из стриппингов и спецификацию Паровое число для отпарной секции КС. Все вновь созданные спецификации стали активными, чтобы использовать четыре дополнительные степени свободы, появившиеся при добавлении стриппингов.
Рис.3.55. Страница Монитор закладки Данные
