Питания и число тарелок
В нашем примере колонна содержит 29 теоретических тарелок.
Введите число 29 в поле ввода # тарелок.
Перейдите в поле ввода Питание нижней тарелки и из падающего списка выберите в качестве питания нижней тарелки колонны Греющий пар.
Перейдите в поле ввода Доп.питания и выберите из списка поток Питание колонны. Unisim по умолчанию задаст положение тарелки питания в середине тарельчатой секции (Main TS) колонны, в данном случае это 15 тарелка (15_Main TS). Однако в нашем случае питание подается на 28 тарелку. Поэтому в поле Тарелка питания наберите число 28 или выберите строку 28_Main TS из падающего списка имеющихся тарелок. На эту же тарелку подается энергетический поток Доп. нагрузка.
В групповой рамке Конденсатор укажите, что используется парциальный конденсатор (обычно выбран по умолчанию).
В поле, соответствующем отбору пара из колонны, введите название нового потока - Пары колонны.
В поле, соответствующем отбору жидкости из конденсатора, введите название нового потока - Бензин.
В конденсаторе будут присутствовать две жидкие фазы (углеводороды и вода), поэтому поставьте флажок в поле Отбор воды и имя потока отбора воды - Отбор воды.

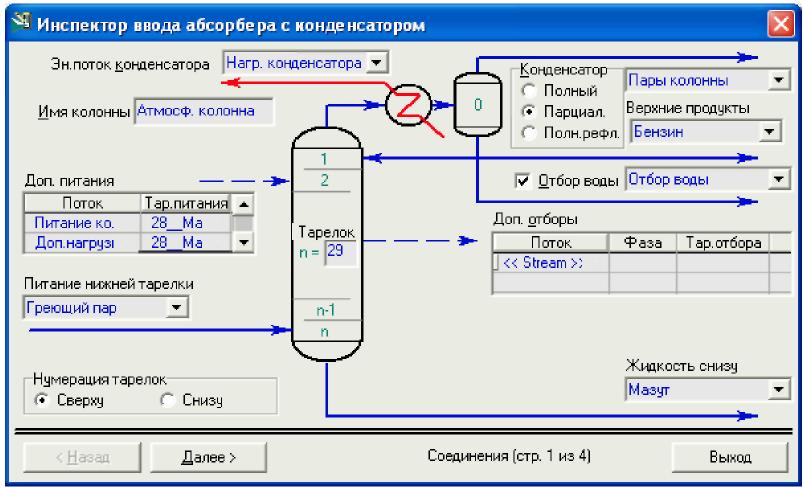

Введите имена выходных потоков колонны, как показано на рисунке (Рис.3.47). После этого станет активной кнопка Далее > - это означает, что вся необходимая информация на данной странице Инспектора ввода задана, и можно переходить к следующей странице.
Рис.3.47. Ввод данных в профиль колонны
8. Нажмите на кнопку Далее >, чтобы перейти на следующую страницу -Профиль давления.
Оценочные параметры
1 . Введите значения 1.4, 0.6 и 2.3 кг/см2 соответственно для Давления в конденсаторе, Сопротивления конденсатора и Давления внизу колонны.
2. Щелкните мышью по кнопке Далее >, чтобы перейти на следующую страницу.
Хотя Unisim и не требует задания оценок температур, задание хорошего начального приближения обычно приводит к более быстрой сходимости решения.
Задайте значения Оценок температуры в конденсаторе, на верхней и нижней тарелках равными 40°С, 120°С и 370°С соответственно.
Щелкните мышью по кнопке Далее >, чтобы перейти к последней четвертой странице Инспектора ввода. Эта страница позволяет Вам задать значения спецификаций, назначаемых программой автоматически.
В данном случае в качестве спецификаций предлагается Расхода пара, Расход дистиллята и Флегмовое число.

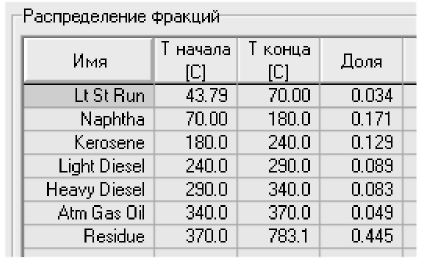

Чтобы назначить расход дистиллята (и других продуктов), вспомним таблицу потенциального содержания продуктов в нефтяной смеси (в нефтяном пакете окно Смеси, заклада Таблицы, вид таблицы - Распределение) (Рис.3.48). Доля бензина - 17%, таким образом, при нагрузке по сырой нефти 600 м3/час, расход дистиллята можно назначить 100 м3/час.
Рис.3.48. Окно Смеси, заклада Таблицы, вид таблицы - Распределение

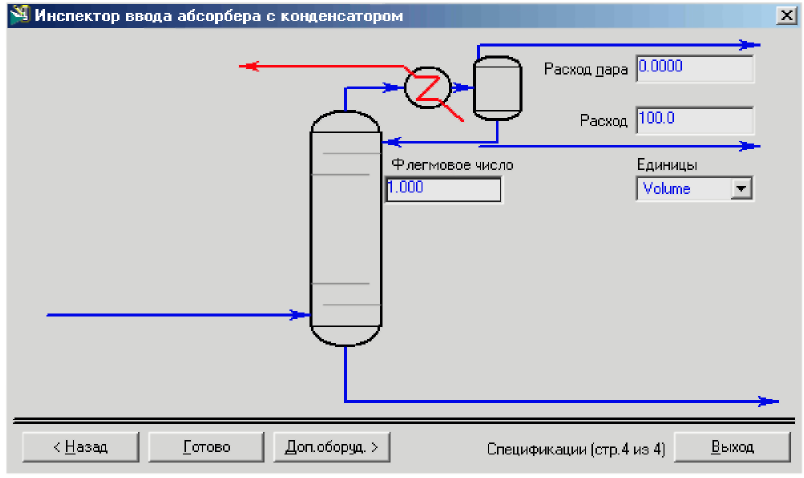

5. Введите значение Расхода пара, равное 0 м3/час, значение Расхода дистиллята, равное 100 м3/час и значение Кратность орошения, равное 1.0. Поскольку расходы пара и дистиллята даны в объемных единицах, в поле Единицы расхода выберите вариант Volume (объемные) (Рис.3.49).
Рис.3.49. Ввод значений в профиль колонны

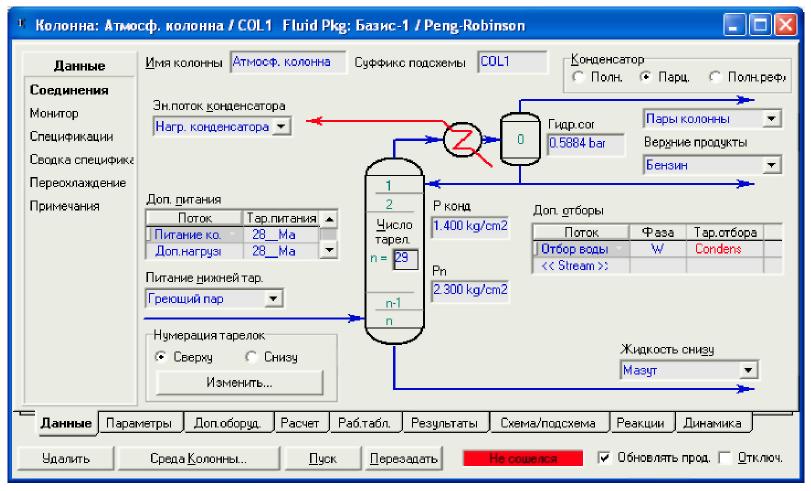

6. Щелкните мышью по кнопке Готово, и на экране появится специализированное окно колонны (Рис.3.50).
Рис.3.50. Специализированное окно колонны
Эта страница похожа на первую страницу Эксперта ввода колонны. Когда мы зададим дополнительное оборудование, вид страницы изменится, информация будет представлена в табличной форме.
7. Перейдите на страницу Монитор закладки Данные. Здесь отображается ход расчета, а также Вы можете работать со спецификациями колонны.
