Использование графического экрана pfd Задание печи
В данном примере будем использовать в качестве модели нагревательной печи модель Нагревателя. Вы можете задавать потоки и модульные операции «перетаскивая» их на экран PFD прямо из кассы объектов. Убедитесь, что на экране присутствует касса объектов, если это не так - нажмите клавишу <F4>. Далее необходимо выполнить следующие операции:
Нажмите кнопку с изображением Нагревателя в кассе объектов. Если Вы случайно нажали кнопку другого объекта, Вы можете отменить действие, нажав на кнопку Отменить (красный крест в верхней строке кассы объектов).
Передвиньте указатель мыши на графический экран. Указатель изменит свою форму, прямоугольник над курсором показывает габаритные размеры добавляемого объекта.
Щелкните мышью в том месте графического экрана, где хотите поместить операцию. Unisim добавит ее к схеме, причем по умолчанию название аппарата будет установлено как Т-100. Обратите внимание, что пока Вы не задали для аппарата всех необходимых параметров, его изображение окрашено в красный цвет.

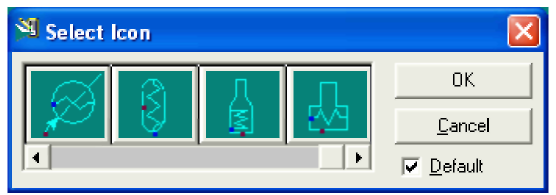

При желании можно сменить изображение операции на другое, более соответствующее реальному аппарату, например, печи. Для этого щелкните правой клавишей мыши по операции. Выберите в открывшемся локальном меню пункт Сменить значок.... (Рис.3.37) Выберите нужное изображение и нажмите кнопку ОК.
Рис.3.37. Смена значка операции
Подсоединение потоков к операции
1. Щелкните мышью по кнопке Соединение на панели инструментов окна PFD. Кнопка останется нажатой, что означает работу системы в режиме Соединение.
В режиме Соединение, двигать объекты на экране PFD нельзя.
Чтобы вернуться в режим перемещения объектов еще раз нажмите кнопку Соединение.
Для переключения этими режимами нажимайте кнопку <Ctrl>.
Теперь при прохождении курсора мыши по изображению потока или операции на них появляются цветные квадратики, обозначающие что мы указали на точку возможного соединения потока с операцией. При этом синие квадратики означают точки присоединения материальных потоков, красные - энергетических потоков, зеленые - информационные связи. Кроме этого точки соединения снабжены всплывающими подсказками Вход, Выход, Feed, Product.
2. Установите курсор мыши на синий квадратик Выход потока Нижний отбор сепаратора, нажмите основную кнопку мыши и, не отпуская кнопки мыши, передвигайте курсор к тому объекту, с которым вам нужно соединить данный поток - в нашем случае это печь Т-100. Когда курсор приблизится к нагревателю, появятся изображения точек соединения. Подведите курсор к точке соединения нагревателя, означающей вход и отпустите кнопку мыши. Соединение потока и нагревателя будет завершено.
3. Подведите указатель мыши к правому краю изображения нагревателя. Появится точка соединения со всплывающей подсказкой Product. Нажав и удерживая основную кнопку мыши, передвиньте указатель вправо от операции - он превратится в изображение материального потока (стрелка). Это означает, что создан новый материальный поток, соединенный с выходом нагревателя. Unisim присвоит новому потоку имя, принятое по умолчанию 1.

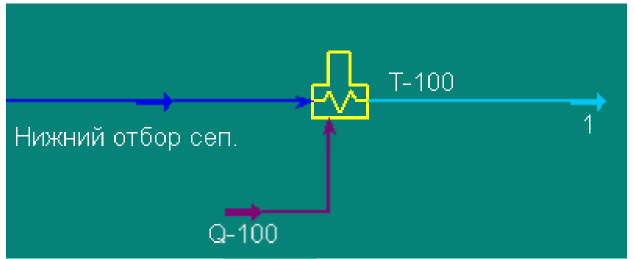

4. Аналогично создайте новый энергетический поток, представляющий собой нагрузку печи («вытяните» этот поток из красного квадратика со всплывающей подсказкой «Energy stream») (Рис.3.38). Новый энергетический поток будет автоматически назван Q-100. Нагреватель изменит свой цвет с красного на желтый, что означает наличие некоторых незаданных параметров у этой операции.
Рис.3.38. Задание нового энергетического потока
5. Еще раз нажмите кнопку Соединение на панели инструментов окна PFD для того, чтобы вернуться в обычный режим - режим перемещения объектов. Кнопка Соединение примет свой обычный «ненажатый» вид.
