Инсталляция подготовленной смеси

Чтобы завершить процедуру характеризации нефти необходимо инсталлировать подготовленную нефтяную смесь в схему. После чего:

• Все созданные нами псевдокомпоненты будут добавлены в текущий пакет свойств

• Рассчитанные данные о составе и свойствах газовой части и нефтяной смеси будут преобразованы в материальный поток для дальнейшего использования при расчете схемы.

1. Чтобы инсталлировать нефтяную смесь, перейдите на закладку Инсталляция окна Характеризация нефти и в поле Имя потока введите «Сырая нефть» (Рис. 3.22). Unisim создаст поток с названием Сырая нефть. Состав этого потока будет соответствовать составу нефтяной смеси с учетом газовой части.

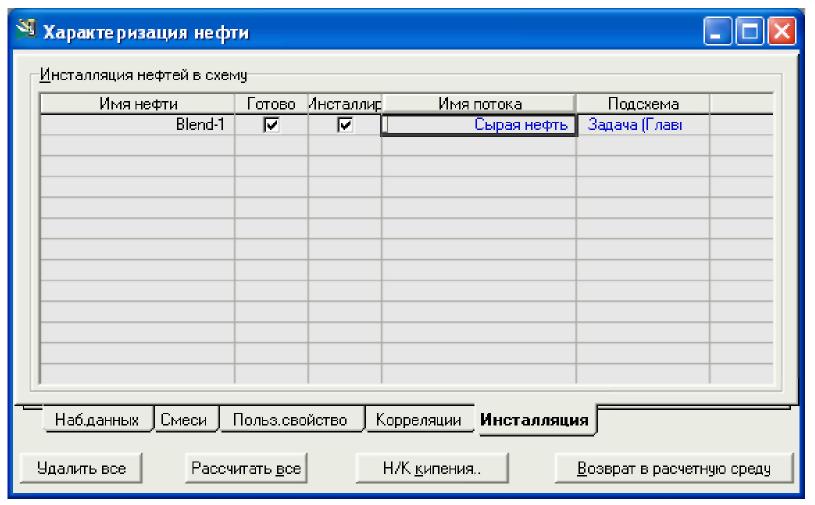

Рис.3.22. Закладка Инсталляция окна Характеризация нефти

Процедура характеризации нефти полностью завершена. Необходимо выйти из нефтяного пакета, для этого нажмите кнопку Возврат в расчетную среду. На экране вновь откроется окно Диспетчер базиса.

Давайте убедимся, что созданные нефтяные компоненты добавлены к списку выбранных компонент. В окне Диспетчер базиса перейдите на закладку Компоненты. Выделите созданный нами Список компонентов-1 и нажмите кнопку Просмотр. Откроется специализированное окно Список компонентов (Рис.3.23).

Вы увидите все рассчитанные псевдокомпоненты и компоненты газовой части (псевдокомпоненты отмечены звездочкой после названия).

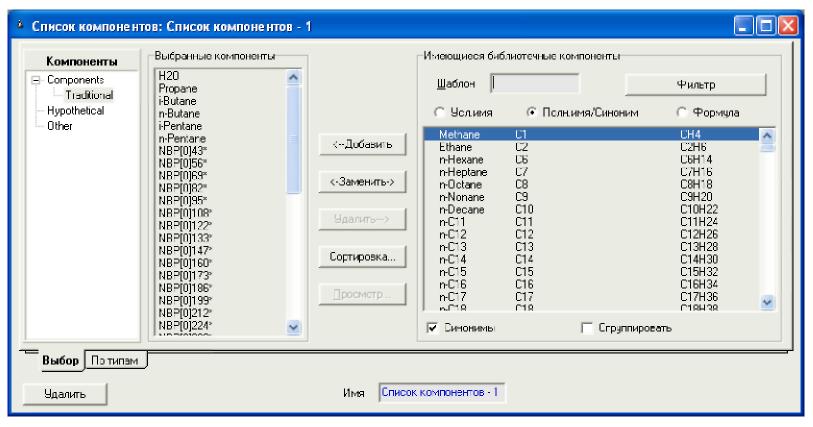

Рис.3.23. Специализированное окно Список компонентов

Просмотр свойств компонентов

Чтобы просмотреть свойства одного (или нескольких) компонентов, выделите его в списке выбранных компонент и нажмите на кнопку Просмотр.... Unisim откроет специализированное окно выбранного компонента (или несколько окон, если Вы выделили несколько компонентов). Например:

1. Щелкните мышкой по компоненту Н20 в Списке выбранных компонент.

Нажмите и держите <Ctrl>. Щелкните по псевдокомпоненту NBP[0]123*. Выделятся только эти два компонента. Отпустите клавишу <Ctrl>.

2. Нажмите клавишу Просмотр.... Откроются специализированные окна для двух выбранных компонентов (Рис.3.24).

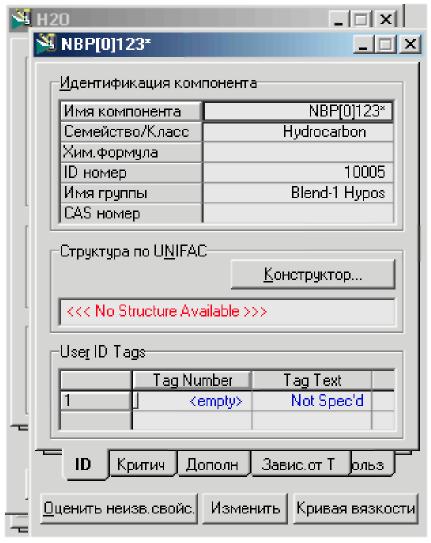

Рис.3.24. Специализированные окна для двух выбранных компонентов.

Специализированное окно компонента позволяет Вам получить информацию о выбранном компоненте. Вы не можете редактировать свойства библиотечного компонента (например, воды) непосредственно в этом окне. Другое дело - созданный нами нефтяной псевдокомпонент NBP[0]123*, Вы можете менять свойства и параметры этого компонента.

Закройте специализированные окна компонентов и окно Список компонентов. Теперь Вы можете приступить к заданию потоков и операций. Для того чтобы выйти из Диспетчера базиса и войти в расчетную среду, выполните одно из действий:

• Нажмите кнопку Вход в расчетную среду в окне Диспетчера базиса или нажмите кнопку Расчетная среда на панели инструментов

Обратите внимание на некоторые детали, связанные с работой в расчетной среде. В правом верхнем углу главного окна параметр Среда поменял свое значение с Базис на Задача (Главн.). Стало доступным множество новых кнопок на панели инструментов и новых пунктов в главном меню, а перед Вами находятся Рабочая тетрадь и так называемая «касса объектов». О двух последних элементах интерфейса расскажем подробнее.

Объект	Описание
Рабочая тетрадь	Это специализированное окно с несколькими закладками, на которых представлена информация об объектах схемы (потоках и модульных операциях). По умолчанию в Рабочей тетради имеется 4 закладки: материальные потоки, составы, энергетические потоки и операции. Вы можете удалить имеющиеся закладки и/или добавить новые. Также можно редактировать набор переменных на любой из закладок
Касса объектов	Это «всплывающая» панель с кнопками, которая может быть использована для выбора потоков и операций.

Режим отображения на экране Кассы объектов можно включать и выключать с помощью клавиши <F4> , либо выбрав пункт Касса объектов в меню Схема.

Обратите внимание на то, что созданный нами в процессе характеризации нефти поток Сырая нефть уже имеется в рабочей тетради, а в окне статуса объектов (в нижней части окна) выводятся сообщения о том, что для данного потока не заданы расход, давление и температура. В дальнейшем информация в окне статуса объектов будет оперативно изменяться.

Для того, чтобы просмотреть состав потока Сырая нефть, перейдите на закладку Состав в окне Рабочей тетради, щелкнув по закладке мышью (Рис.3.26).

Если в Ваша рабочая тетрадь выглядит по-другому, выполните последовательно команды Рабочая тетрадь - Импорт - Рабочей тетради и загрузите файл unisim.wrk, который лежит в папке Unisim.

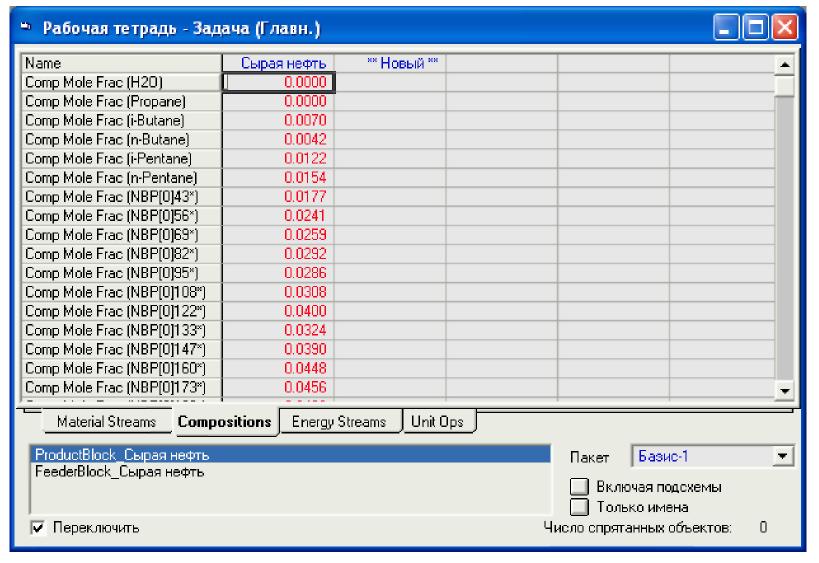

Рис.3.26. Закладка Состав в окне Рабочей тетради
