Разбивка на псевдокомпоненты (задание смеси)
1 . Перейдите на закладку Смеси окна Характеризация нефти. Нажмите кнопку Добавить..., откроется специализированное окно Смесь (Рис.3.18).

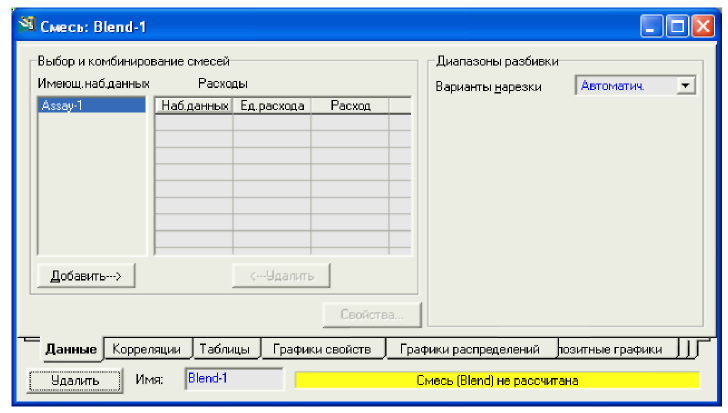

Рис.3.18. Специализированное окно Смесь
2. В списке Имеющихся наборов данных выберите Assay-1 и нажмите кнопку Добавить—>, после чего программа выполнит две операции:
Набор данных будет загружен в таблицу Расходы. Обратите внимание, что, поскольку в нашей задаче мы используем только один набор данных не обязательно сейчас задавать расход для этого набора данных.
Смесь будет «нарезана» на отдельные псевдокомпоненты (используя текущий Вариант нарезки)
В данном случае, мы использовали установленное по умолчанию значение варианта нарезки Автоматическая. Программа Unisim разбивает смесь на псевдокомпоненты в соответствии со следующими правилами:
от начала кипения до 430°C смесь разбивается на фракции шириной 14°C
от 430°C до 650°C смесь разбивается на 8 фракций шириной примерно 28°C
от 650°C до 760°C смесь разбивается на 2 фракции шириной 55°C
Имейте в виду, что температура начала кипения смеси является начальной точкой для первого интервала разбиения. Эта точка выбирается программой равной температуре кипения самого тяжелого компонента в газовой части, в нашем случае это н-пентан. Температура кипения пентана равна 36°С, таким образом, мы получаем (430-36)/14 « 28 псевдокомпонентов в первом интервале. Перейдите на закладку Таблицы, чтобы увидеть свойства этих псевдокомпонентов, рассчитанные программой (Рис. 3.19).

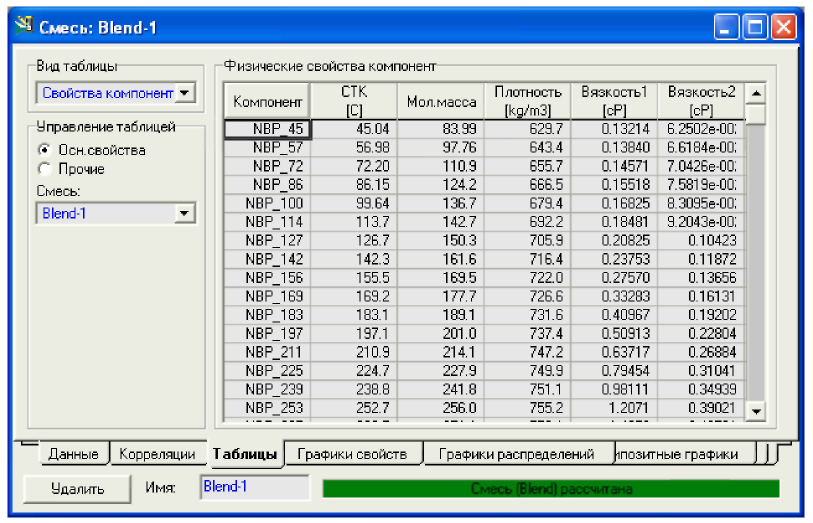

Рис.3.19. Закладка Таблицы
Полученные псевдокомпоненты могут быть использованы в расчете схемы. Однако, если необходимо «нарезать» исходную смесь по-другому, вернитесь на закладку Данные. В поле Вариант нарезки из падающего списка выберите Задать диапазоны. Появится групповая рамка Выбор диапазонов.
Задайте температуры и число фракций, как показано на рисунке, и нажмите кнопку ОК (Рис.3.20).

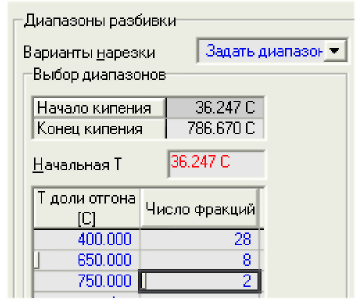

Рис.3.20. Задание температуры и числа фракций
Потенциальное содержание продуктов
Часто бывает полезным знать потенциальное содержание продуктов в нефти. Для этого перейдите на закладку Таблицы и в групповой рамке Вид таблицы выберите вариант Распределение. В таблице Распределение фракций представлено потенциальное содержание прямогонных продуктов (Рис.3.21).

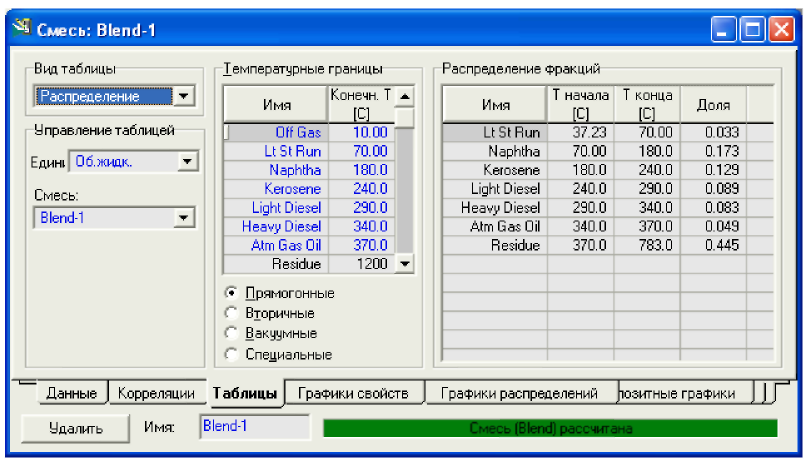

Рис.3.21. Таблица Распределение фракций
Обратите внимание, что в групповой рамке Температурные границы Вы можете редактировать температуры кипения продуктов или выбрать другой набор продуктов. В групповой рамке Управление таблицей задаются, в каких единицах представлены данные.
Значения выходов продуктов могут быть использованы для оценки расходов потоков, выходящих из атмосферной колонны.
Полезную информацию Вы можете получить и на других закладках этого окна. После того, как Вы закончите просмотр интересующей Вас информации, закройте окно Смеси, чтобы вернуться в окно Характеризация нефти. Нефтяная смесь теперь полностью задана, и следующий шаг - инсталляция подготовленной смеси в схему.
