Задание состава газовой части
Щелкните по селективной кнопке Газовая часть.

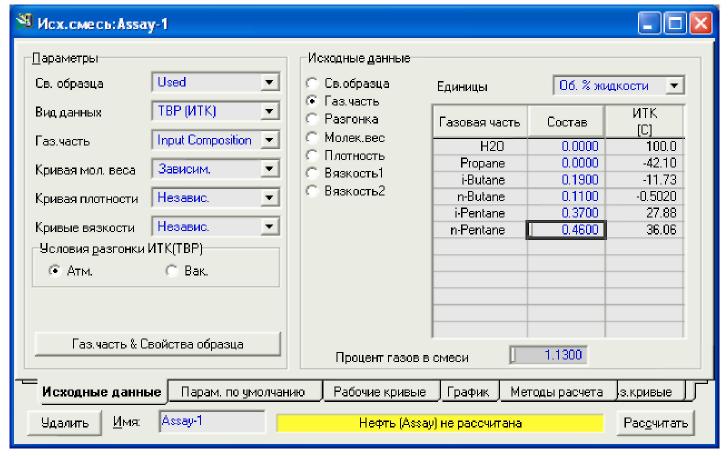

Убедитесь, что в качестве единиц выбраны Об. % жидкости. Введите данные по составу газовой части (Рис.3.9).
Рис.3.9. Ввод данных по составу газовой части
В соответствующем поле внизу специализированного окна программа покажет Процент газов в смеси.
Обратите внимание, что данные отнесены ко всему образцу и задаются не в объемных процентах газа, соответствующих мольным процентам, а в оьъемных процентах жидкости.
Задание разгонки
Следующий шаг - задание экспериментальных данных по разгонке нефти:
Щелкните по селективной кнопке Разгонка. Обратите внимание, требуется ввести как минимум пять точек, чтобы рассчитать кривую разгонки.
Убедитесь, что в качестве единиц выбраны Об. % жидкости.

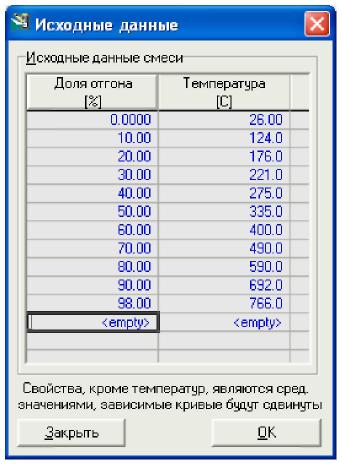

Нажмите кнопку Правка. На экране появится окно для ввода разгонки. Введите кривую разгонки, как показано на рисунке (Рис.3.10):
Рис.3.10. Окно для ввода разгонки
4. Щелкните по кнопке ОК, чтобы вернуться обратно в специализированное окно Исходная смесь.
Задание кривой молекулярных масс
Щелкните по селективной кнопке Молекулярный вес. Справа возникнет таблица для ввода точек кривой молекулярного веса. Поскольку было указано, что будет задана зависимая кривая молекулярного веса, значения долей отгона уже имеются в таблице (такие же, как в заданной нами кривой разгонки).

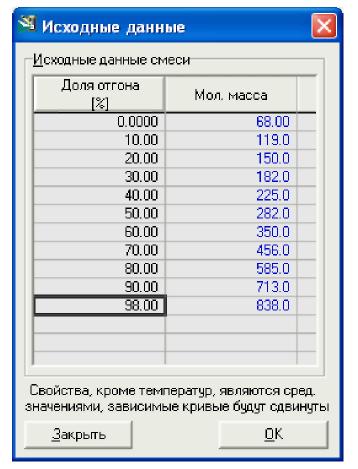

1. Нажмите кнопку Правка, чтобы войти в режим редактирования таблицы, и задайте данные (Рис.3.11).
Рис.3.11. Задание кривой молекулярных масс
По окончании ввода нажмите кнопку ОК.
Задание кривой плотности
Щелкните мышью по селективной кнопке Плотность. Справа возникнет таблица для ввода точек кривой плотности.

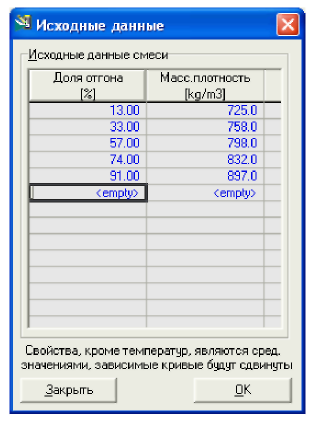

1. Нажмите кнопку Правка, чтобы войти в режим редактирования таблицы, и задайте данные (Рис.3.12).
Рис.3.12. Задание кривой плотности
2 . По окончании ввода нажмите кнопку ОК.
Задание кривых вязкости
Чтобы задать кривые вязкости:
Щелкните по селективной кнопке Вязкость 1, справа возникнет таблица для задания данных. Убедитесь, что в поле Тип вязкости выбран вариант Динамическая вязкость.
Чтобы указать системе, что будут задаваться две кривые вязкости, в групповой рамке Кривые вязкости следует выбрать селективную кнопку Обе кривые.

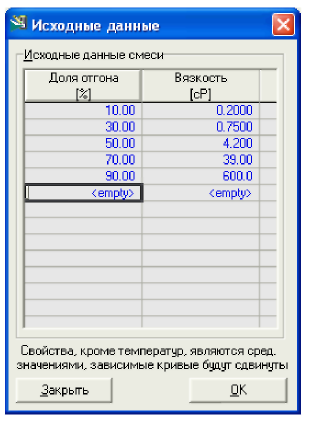

Нажмите кнопку Правка и введите данные для первой кривой вязкости, как показано на рисунке (Рис.3.13). Первая кривая вязкости соответствует температуре 40°С:
Рис.3.13. Задание кривых вязкости
По окончании ввода нажмите кнопку ОК.

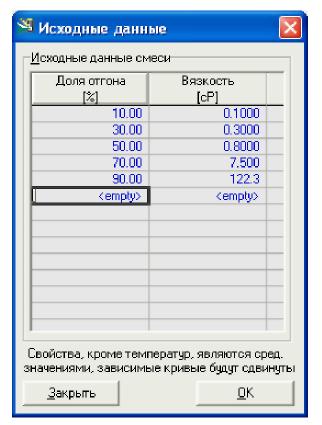

Щелкните по селективной кнопке Вязкость 2 и нажмите кнопку Правка. Задайте точки второй кривой вязкости (Рис.3.14). Эта кривая соответствует температуре 100°С:
Рис.3.14. Задание кривых вязкости
По окончании ввода нажмите кнопку ОК.

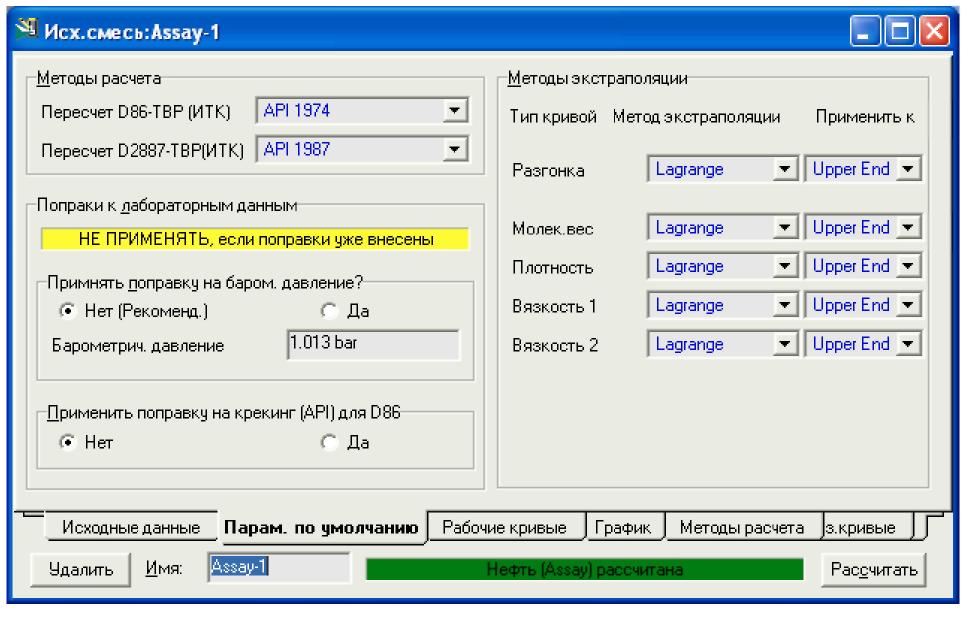

Перейдите на закладку Параметры по умолчанию и установите следующие настройки (Рис.3.15):
Рис.3.15. Закладка Параметры по умолчанию

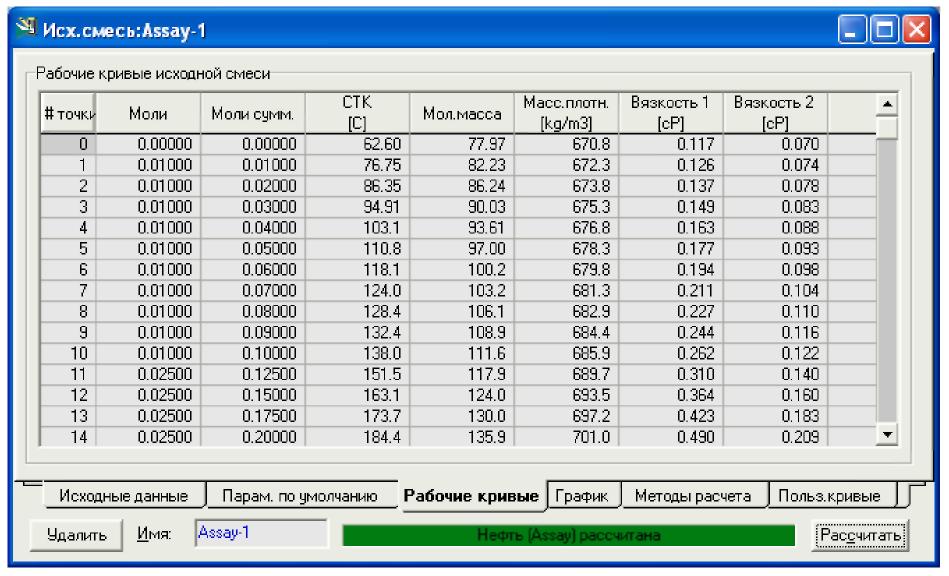

Итак, мы закончили задание экспериментальных данных. Нажмите клавишу Рассчитать, которая находится нижней части окна. Unisim рассчитает исходную смесь, причем индикатор внизу окна изменит свой цвет на зеленый и будет выведена надпись «Нефть (Assay) рассчитана». На закладке Рабочие кривые выводятся результаты расчета (Рис.3.16).
Рис.3.16. Закладка Рабочие кривые

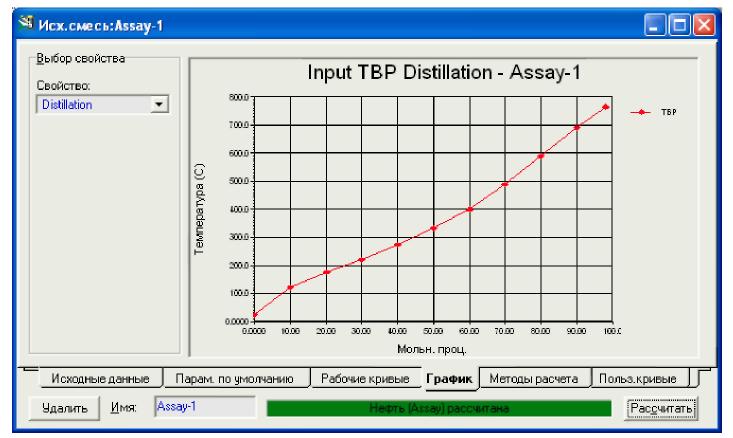

Программа рассчитала рабочие кривые (50 точек). Воспользуйтесь вертикальной полосой прокрутки для того, чтобы увидеть остальные точки, не поместившиеся на экране. Чтобы увидеть рабочие кривые в графическом виде, перейдите на закладку График (Рис.3.17). Какая кривая выводится, выбирается из падающего списка в поле Свойство.
Рис.3.17. Закладка График
По оси абсцисс на графике отложена доля отгона в процентах, а по оси ординат - температура в градусах Цельсия. На график можно вывести любую из заданных кривых.
Остальные закладки окна Исходная смесь содержат дополнительную информацию, не рассматриваемую подробно в данном примере. Закройте окно Исходная смесь, чтобы вернуться обратно в окно Характеризация нефти.
Следующим шагом будет «нарезка» смеси на отдельные псевдокомпоненты.
