Задание экспериментальных данных
1. Щелкните мышью по кнопке Добавить на закладке Наб.данных специализированного окна Характеризация нефти. Откроется специализированное окно Исходная смесь (Рис.3.5).
По умолчанию Unisim задает имя набора данных Assay-1. Вы можете изменить его на любое другое, вписав в поле ввода Имя.

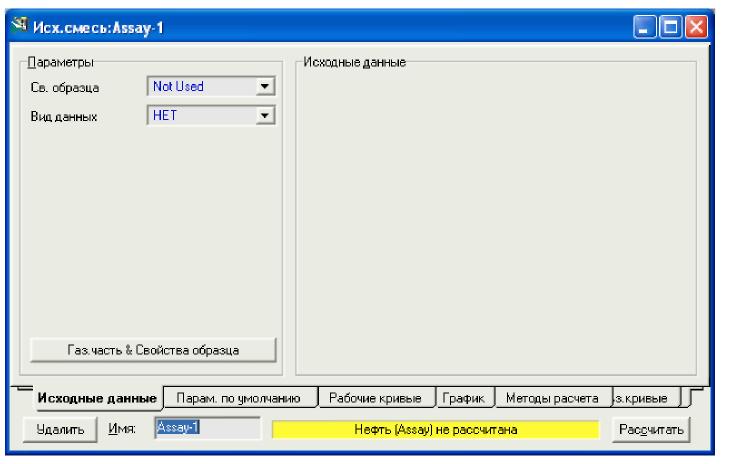

Рис.3.5. Специализированное окно Исходная смесь
Когда изображенное выше специализированное окно появляется в первый раз, в нем содержится минимум информации. В зависимости от того, какие данные будут заданы, окно изменит свой внешний вид, и появятся дополнительные возможности для ввода информации.
2. В нашем примере имеются свойства образца (плотность и молекулярный вес нефти). Поэтому в поле Свойства образца из падающего списка выберите вариант Used (использовать). Вид окна изменился.
3. В этом примере мы зададим разгонку ИТК. Откройте падающий список в поле Вид данных, щелкнув по нему мышкой. Выберите пункт ТВР (ИТК) (Рис.3.6).

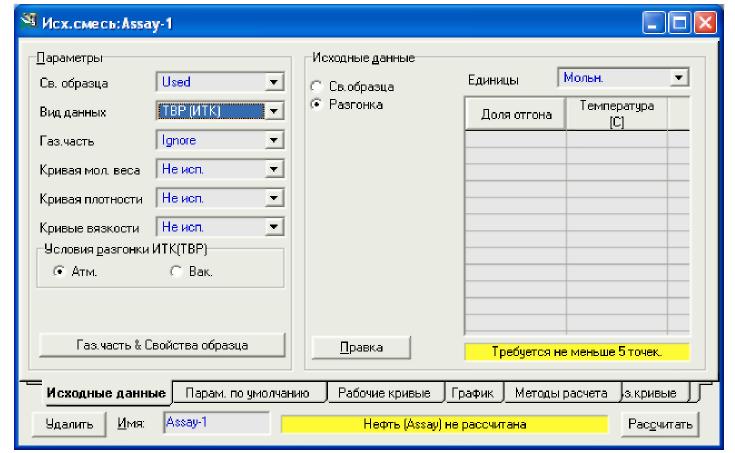

Рис.3.6. Ввод данные в окне Исходная смесь
4. Поскольку у нас есть состав газовой части, в поле Газ.часть выберите пункт Input Composition (ввод состава). В групповой рамке Исходные данные появилась селективная кнопка Газ.часть.
Теперь необходимо указать программе, что будут задаваться кривые молекулярного веса, плотности и вязкости. Причем кривая молекулярного веса задается в тех же точках, что и разгонка (что соответствует зависимой кривой), а кривые плотности и вязкости задаются независимо от точек разгонки (независимые кривые).
Значения физических свойств представляют собой средние значения для некоторого интервала. В данных же разгонки указывается температура, при которой испаряется последняя капля данного интервала. Все зависимые свойства задаются в конечных точках интервала, и относятся к интервалам, ограниченным заданными температурами. Независимые значения – это значения свойства, относящиеся к узкой фракции, соответствующей указанной доле отгона.
5. В поле Кривая мол.веса выберите пункт Зависимая. К ряду селективных кнопок в рамке Исходные данные будет добавлена еще одна селективная кнопка Молек. масса.
В полях Кривая плотности и Кривая вязкости выберите вариант Независимая. Обратите внимание, что были добавлены не одна, а две кнопки, касающиеся вязкости, что позволит Вам задать значения вязкости при двух температурах (Рис.3.7).

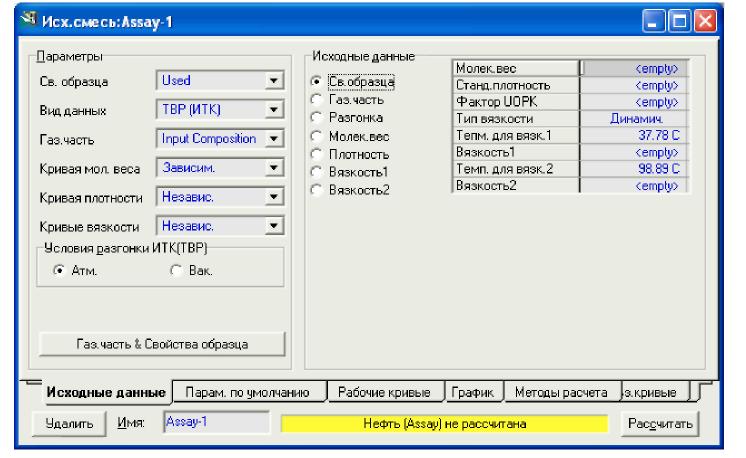

Рис.3.7. Ввод данные в окне Исходная смесь
Итак, в групповой рамке Исходные данные теперь присутствуют семь селективных кнопок. Мы будем вводить экспериментальные данные в том порядке, в котором расположены эти кнопки.
Задание свойств образца нефти
Мы имеем данные о молекулярной массе (300) и плотности (48.75°АР1). Чтобы ввести эти данные в программу, сделайте следующее:
Щелкните по селективной кнопке Св. образца, и справа появится таблица для задания свойств нефти.
В поле Молекулярный вес введите значение 300. В поле Стандартная плотность введите значение 48.75 и нажмите на клавишу <Пробел>. Будет активизирован список выбора единиц измерения, в котором сейчас выбраны единицы измерения плотности, принятые по умолчанию (kg/тЗ). Выберите нужные единицы измерения (API_60) и нажмите на клавишу <Enter> (Рис.3.8.).
Обратите внимание, что программа автоматически пересчитала значение плотности, заданное Вами в единицах API, в принятые по умолчанию кг/мЗ.
В данном случае у нас нет данных о Факторе (UOP)K Ватсон или Вязкости нефти.

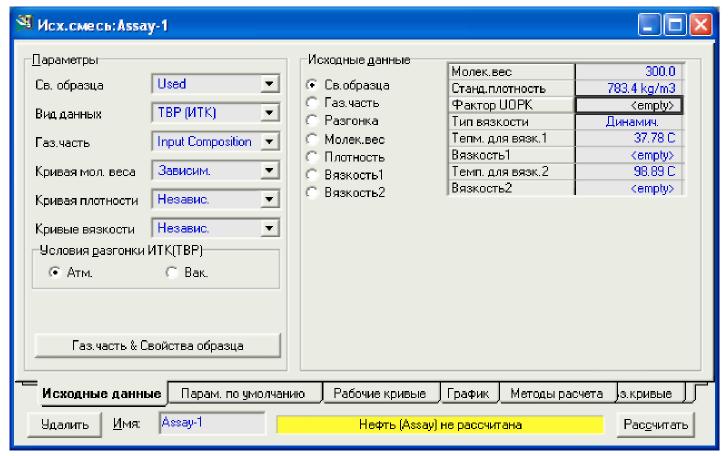

Рис.3.8. Ввод данные в окне Исходная смесь
