Дополнительные возможности
Теперь проведем анализ влияния температуры потока 1 на точку росы Товарного газа. Перед тем как начать анализ, измените температуру потока 1 на ее первоначальное значение -20°С, для этого:
Щелкните мышью по кнопке Рабочая тетрадь на панели инструментов главного окна.
Перейдите на закладку Material Streams, а затем щелкните мышью по ячейке Температура, соответствующей потоку Холодный газ.
Введите с клавиатуры значение -20, затем нажмите <Enter>.
Использование электронной таблицы
Unisim имеет собственную электронную таблицу, которая позволяет брать из схемы значения определенных параметров, проводить над ними математические вычисления, а затем возвращать результаты расчетов обратно в схему.
1. Чтобы создать электронную таблицу дважды щелкните по кнопке Электронная таблица в Кассе объектов.

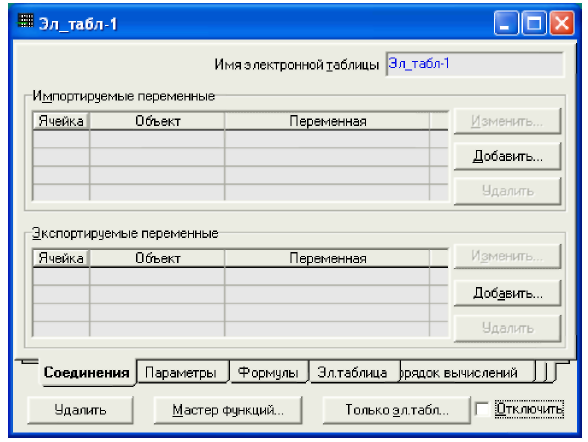

Откроется специализированное окно Электронной таблицы (Рис.1.71):
Рис.1.71. Специализированное окно Электронной таблицы
Чтобы рассчитать теплотворную способность газовой смеси, импортируем данные о составе потока Товарный газ и зададим значения теплотворной способности компонентов. Чтобы импортировать переменную из схемы:

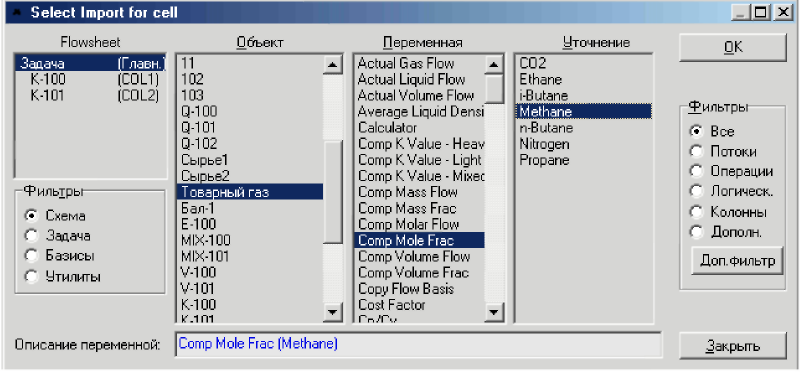

2. Щелкните по кнопке Добавить в групповой рамке Импортируемые переменные, на экране появится окно Select import for cell (Выбор импортируемой переменной) (Рис.1.72).
3. Выберите соответствующие значения в списках Объект, Переменная и Уточнение, как показано на рисунке ниже (мольная концентрация метана в потоке Товарный газ). Имейте в виду, что компоненты азот и СO2 не будут участвовать в нашем расчете. Нажмите кнопку ОК.
Рис.1.72. Окно Select import for cell
4. Аналогично импортируйте в электронную таблицу мольную долю этана и пропана. Мольные доли двух оставшихся компонентов будут импортированы несколько позже.

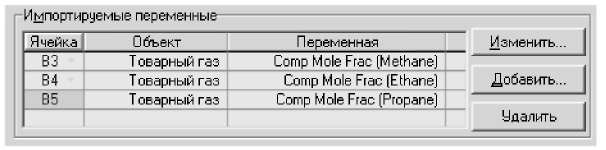

Обратите внимание, что по умолчанию в колонке Ячейка таблицы Импортируемые переменные для всех перечисленных в ней переменных заданы адреса ячеек электронной таблицы с А1 по A3 (Рис.1.73). Измените эти адреса на ВЗ, В4 и В5 соответственно (это создаст дополнительное удобство в дальнейшей работе).
Рис.1.73. Таблица Импортируемые переменные
Поскольку нет необходимости вносить какую-либо информацию на закладках Параметры и Формулы, мы перейдем сразу к закладке Эл.таблица.
Работа с электронными таблицами Unisim в принципе ничем не отличается от работы с распространенными коммерческими электронными таблицами: Вы вводите данные и формулы и в соответствующих ячейках получаете результат расчета. Итак, для того, чтобы закончить создание нашей электронной таблицы необходимо:
5. Введите заголовки столбцов и строк таблицы, как показано на рисунке. Вы можете переходить от ячейки к ячейке с помощью мыши, или нажимая на клавиши со стрелками на клавиатуре.

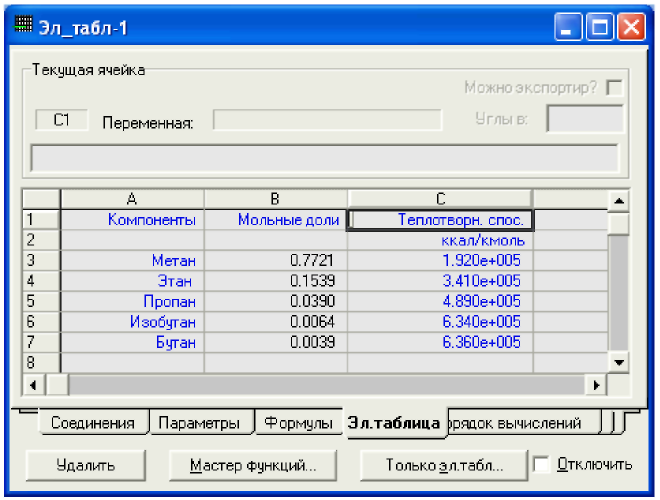

6. Введите значения теплоты сгорания для компонентов, как показано ниже (Рис.1.74).
Рис.1.73. Ввод данных в электронную таблицу
Следующий шаг - импортировать значения мольной доли изобутана и н-бутана из потока Товарный газ.
Щелкните правой кнопкой мыши по ячейке, соответствующей мольной доле изобутана (В6). Из появившегося меню выберите пункт Импорт переменной.
Выберите в соответствующих списках Товарный газ, Comp Mole Frac и i-Butane. Нажмите ОК.
Аналогично импортируйте мольную долю бутана в ячейку В7. Далее необходимо ввести формулы для расчета теплотворной способности смеси.
Перейдите в ячейку D3. Введите с клавиатуры «+ЬЗ*сЗ», затем нажмите <Enter> (или используйте клавиши со стрелками, чтобы перейти на строку ниже), чтобы умножить мольную долю метана на значение его теплотворной способности. Обратите внимание, что все формулы в электронных таблицах Unisim начинаются со знака плюс.
Задайте аналогичные формулы для всех ячеек с D4 по D7.
В ячейке С9, введите строку Итого.

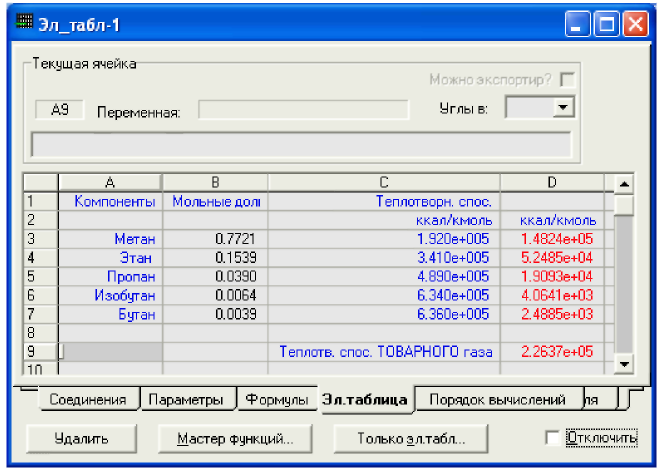

В ячейке D9 введите формулу «+d3+d4+d5+d6+d7», чтобы просуммировать все значения (Рис.1.74). В результате мы получаем значение теплотворной способности смеси.
Рис. 1.74. Ввод формулы в ячейку
Теперь, в случае изменения состава потока Товарного газа, значения в соответствующих ячейках электронной таблицы будут изменены, а значение теплотворной способности смеси будет рассчитано заново.
