Содержание
Введение
Геологическое строение месторождения.
Краткие сведения о технологическом процессе МГОКа.
Система разработки, применяемая на Михайловском ГОК.
Вскрытие месторождения.
Механизация буровзрывных работ.
Механизация добычных работ.
Карьерный транспорт.
Охрана окружающей среды.
Распределение запасов железных руд по континентам.
Заключение.
Список использованной литературы.
Введение
Цель ознакомительной практики – сформировать у студента представление о деятельности горного предприятия и познакомить его с технологией работ, горным оборудованием и методиками измерения производственных показателей.
Задача практики: знакомство со структурой и организацией работы подразделений горного предприятия для закрепления знаний, полученных по специальным дисциплинам.
Практика проходила в период начала июля.
Михайловский ГОК входит в состав холдинга «МЕТАЛЛОИНВЕСТ» - крупнейшей горно-металлургической компании в России. Михайловский ГОК сегодня – это современный высокотехнологический производственный комплекс, использующий в своей работе новейшие оборудование и технику, а также передовые технологии добычи и переработки железной руды.
Комбинат построен на базе Михайловского месторождения, расположенного в 100 километрах севернее города Курска и входящего в структуру крупного массива железистых кварцитов площадью 6,5 X 2,5 км2. Объем разведанных запасов руды составляет более 11 млрд. тонн.
Михайловский ГОК является крупнейшим по запасам железной руды предприятием в Европе и третьим в Европе и СНГ производителем ЖРС.
Активно осваивая богатую сырьевую базу, Михайловский ГОК ежегодно увеличивает инвестиции в модернизацию действующих и строительство новых производственных мощностей, разработку и внедрение новых энергосберегающих технологий, что дает предприятию возможность расширять ассортимент и улучшать качество производимой продукции.
1. Геологическое строение месторождения
Михайловское месторождение Курской магнитной аномалии находится вблизи г. Железногорска Курской области, в 400 км. северо-западнее г. Курска. На площади месторождения вскрыты породы архейского и протерозойского возраста. Архейские породы (за пределами схемы) представлены гнейсами, плагиоклазовыми гранитами и их мигматитами, протерозойские - породами михайловской (условно) и курской серий.
Михайловское месторождение представляет собой структурно-тектонический узел на западном крыле Михайловской синклинали, в котором за счет складчатости и блоковой тектонической перестройки произошло значительное увеличение горизонтальной мощности рудной толщи и поверхности фундамента. В результате этого образовалось огромное скопление рудных масс, выделяемое как Веретенинская залежь. Максимальная ширина ее составляет 2,5 км, протяженность – 5 км. Запасы железистых кварцитов в пределах перспективного контура карьера до горизонта- 400м составляют13250 млн.тонн.
В толще рыхлых покрывающих пород залегают песчаники мощностью до 1,5м; в толще девонских глин залегают рудные брекчии и прослои глинистых сланцев.

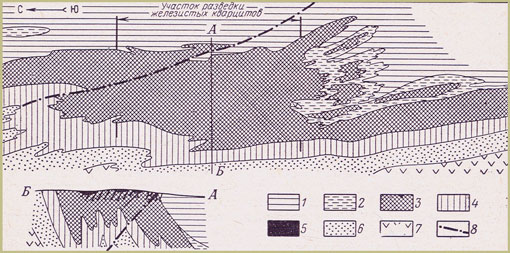

Схема геологического строения докембрия Мяхайловского месторождения (по В.Палищуку): 1 - метаморфизованные кварцевые порфиры, их туфы и туффиты, песчаники, брекчии курбакинской свиты; 2-4 - породы курской серии: 2 - сланцы и алевролиты верхнего отдела; 3 - железистые кварциты среднего отдела; 4 - сланцы нижнего отдела; 5 - богатые железные руды; 6 - метапесчаники и кварциты с прослоями сланцев; 7 - амфиболиты, метабазиты, силикатные сланцы, прослои кварцитов михайловской серии; 8 - тектоническое нарушение
В границах проектного карьерного поля с площадью добычных работ 8км2, отметки кровли рудно-кристаллического массива колеблются от 150м в центральной части, до + 70м на контурах.
В структурном отношении месторождение можно разделить на три зоны:
коренные неокисленные кварциты;
окисленные кварциты (переходные зоны);
природно-богатые железные руды (мантия).
Коренные неокисленные кварциты имеют ориентированную с севера на юг слоистость, с углом падения на восток 65-860, в верхней зоне трещиноватые крупноблочные структуры, в нижней слабо трещиноватые, монолитные. В минералогическом отношении неокисленные кварциты представлены силикатно-железно-слюдково-магнетитовыми разностями, коэффициент крепости по шкале М.М. Протодьяконова 16-20 и выше.
Окисленные кварциты на данном этапе относятся к скальной вскрыше и в основном складируются. Частично из балансовых запасов кварцита, согласно протоколу ГКЗ МПР РФ №474 от 27.04.98 года производится щебень для строительных работ. Коэффициент крепости по шкале М.М. Протодьяконова 12-16.
Богатые железные руды залегают на поверхности рудно-кристаллического массива или в виде линейных тел в толще окисленных кварцитов мощностью 0-60 м. В минералогическом отношении богатые руды представлены гематито-мартитовыми, корбонатно-мартитовыми, гидро-гематитовыми разностями.
Физико-механические свойства богатых руд изменяются в широком диапазоне, от рыхлых до плотных скальных. Коэффициент крепости по шкале М.М. Протодьяконова 2-12.
Геологической службой было выполнено детальное картирование природной трещиноватости, блочности и форм залегания пород Михайловского ГОКа. Использованы данные инженерно-геологического бурения, массовые натурные измерения, зарисовки геологической службы ГОКа, лабораторные испытания образцов.
Состояние скального массива определяется не только его природными физико-механическими свойствами, но и воздействием горных работ. Важными свойствами массива являются его техногенная разрушенность, смерзаемость, обводненность, размываемость.
Некоторые породы при длительном воздействии отрицательных температур смерзаются и приобретают повышенную по сравнению с обычной прочность. Особенно увеличивается предел прочности на растяжение (приблизительно в 2-3 раза), достигая значений прочности на растяжение монолитных кварцитов. Наиболее склонны к смерзанию разрушенные и обводненные породы искусственного слоя дорожного покрытия, мощность замерзания которых достигает к февралю 2 м и более.
Обводненными являются многие породы в процессе их бурения и взрывания. Особенно это характерно для неокисленных кварцитов нижних горизонтов (высота обводнения достигает 20% высоты уступа), а также породы осадочного комплекса (высота обводнения достигает 100% высоты уступа). В настоящее время обводнение вызвано в основном атмосферными осадками и отставанием строительства подземно-дренажного комплекса для осушения фронта горных работ.
Размываемые породы - также осадочные породы и богатые руды. Их особенность - уменьшение предела прочности на растяжение и сжатие в условиях увлажнения. Наибольшие затраты вызывает необходимость подготовки рабочих площадок этого комплекса как для бурения, заряжания, так и добычи. Их отработка приводит к неоправданным расходам ВВ (особенно водостойких) и увеличением времени на бурение скважин.
Техногенная разрушенность возникает из-за разупрочнения массива энергией ВВ. Наиболее распространена зона техногенного разрушения на глубину 4-5 м от забоев взрывных скважин и на расстояние 5-10 м от контурного ряда. Как показали исследования ВИОГЕМ, до сих пор взрывание в карьере Михайловского ГОКа почти не создавало новых трещин в массиве. Оно лишь приводило к расширению имеющихся микротрещин и превращению их части в макротрещины. Увеличивается пористость и проницаемость массива. Возникшие зоны макротрещиноватости при последующем взрывании играют экранирующую роль. Процесс их обуривания осложняется обрушениями скважин, прихватами инструмента, снижением эффективности термического разрушения. В процессе зарядки происходит вымывание ВВ циркулирующими водами. Процесс добычи зачастую вызывает обрушение верхней части необуренного уступа. Наиболее разрушены окисленные и полуокисленные кварциты, а также кварциты, содержащие повышенное количество зеленой слюды. Необходимо отметить, что во взорванном массиве участки, сложенные породами разных физических свойств, энергия ВВ используется с малой эффективностью.
Согласно протоколу ГКЗ МПР РФ №474 от 27.04.98 года часть балансовых запасов окисленных кварцитов в количестве 329303 тыс. т, имеющая низкие показатели обогатимости и характеризующаяся высокой энергоемкостью процесса обогащения является одновременно как металлургическим, так и строительным сырьем. Часть запасов забалансовых окисленных кварцитов переведены в балансовые и поставлены на учет как строительное сырье для производства щебня.
На 1.01.2001. остаток балансовых запасов богатых железных руд в контуре карьера составил:
Категория В+С1 86183,6 тыс.т
Категория С2 1043,9 тыс.т
Остаток балансовых запасов неокисленных железистых кварцитов в контуре карьера на 1.01.2001 составил:
Категория В+С1 191867 тыс.т
Категория С2 2490 тыс.т
