Приложение 5 Полярный способ выноса в натуру красных линий (Вычисления к приложению 5)
вычисление
точка выноса 21, точка стояния пп390, начальное направление на точку пп24
d21-пп390=17,21 м
αпп390-21=213°48’
αпп390-24=7°48’
β1= αпп390-21 - αпп390-24= 205°55’
контроль
точка выноса 21, точка стояния пп24, начальное направление на точку пп390
d21-24=67,57 м
α24-21=13°42’
α24-пп390=187°18’
β2= α24-21 – α24-пп390= 6°24’
вычисление
точка выноса 22, точка стояния пп24, начальное направление на точку пп390
d22-24=9,58 м
α24-22=218°04’
α24-пп390=187°18’
β3= α24-22 – α24-пп390= 30°46’
контроль
точка выноса 22, точка стояния пп390, начальное направление на точку пп24
d22-пп390=43,71 м
αпп390-22=0°53’
αпп390-24=7°18’
β4= αпп390-22 – αпп390--24= 352°35’
Приложение 6

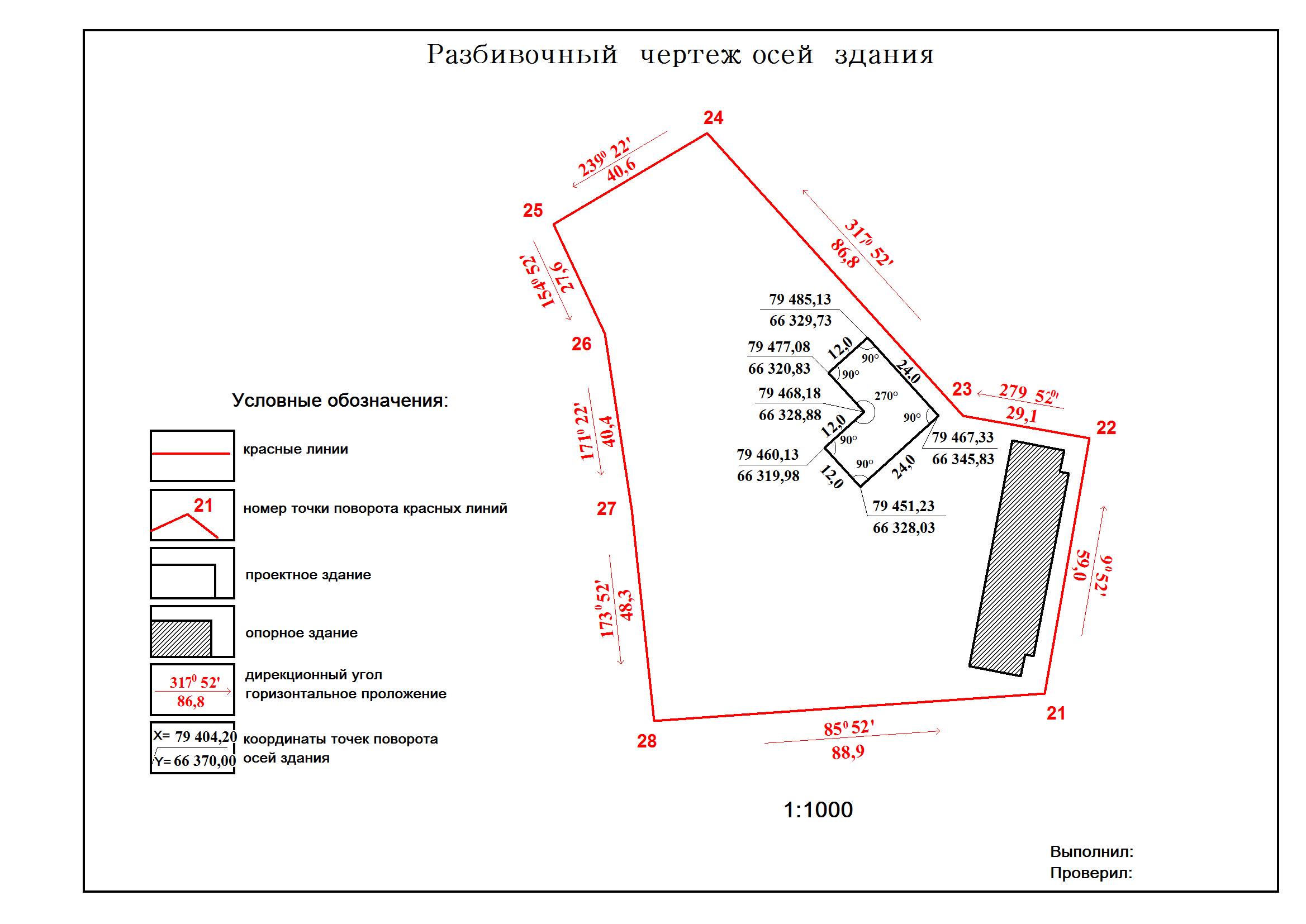

Вычисление геодезических координат |
Приложение
7 |
||||||||||||||||||||
№ полигонометрических точек красных линий |
Здание |
Дирек- ционный угол, α ° |
Приращения |
Координаты |
Приращения геодезических координат |
Дирек- ционный угол, α ° |
Строительные координаты |
||||||||||||||
Адрес |
Обозн углов |
Строи Тельные размеры |
∆Х, м |
∆У, м |
Хг, м |
Уг, м |
Обозна-чение |
∆Х, м |
∆У, м |
|
Хс, м |
Ус, м |
|||||||||
|
А3 |
|
|
|
|
79 467,330 |
66 345,830 |
А1 |
-46,532 |
36,530 |
137°52’ |
59,014 |
4,126 |
||||||||
24,0 |
317°52’ |
17,798 |
-16,000 |
||||||||||||||||||
А1 |
79 485,128 |
66 329,730 |
А3 |
-64,330 |
52,630 |
137°52’ |
83,013 |
4,127 |
|||||||||||||
12,0 |
227°52’ |
-8,050 |
-8,899 |
||||||||||||||||||
Б1 |
79 477,078 |
66 320,831 |
Б1 |
-54,582 |
27,631 |
137°52’ |
59,014 |
16,126 |
|||||||||||||
12,0 |
137°52’ |
-8,899 |
8,050 |
||||||||||||||||||
Б2 |
79 468,179 |
66 328,881 |
В3 |
-80,430 |
34,832 |
137°52’ |
83,013 |
28,126 |
|||||||||||||
12,0 |
227°52’ |
-8,050 |
-8,899 |
||||||||||||||||||
В2 |
79 460,129 |
66 319,982 |
А1 |
39,088 |
53,698 |
351°22’ |
30,584 |
58,957 |
|||||||||||||
12,0 |
137°52’ |
-8,899 |
8,050 |
||||||||||||||||||
В3 |
79 451,230 |
66 328,032 |
Б1 |
31,038 |
44,799 |
351°22’ |
23,962 |
48,951 |
|||||||||||||
24,0 |
47°52’ |
16,100 |
17,798 |
||||||||||||||||||
А3 |
79 467,330 |
66 345,830 |
Б2 |
22,139 |
52,849 |
351°22’ |
13,955 |
55,573 |
|||||||||||||
|
|
|
|
||||||||||||||||||
|
|
|
В2 |
14,089 |
43,950 |
351°22’ |
9,332 |
45,567 |
|||||||||||||
А3 – исходная точка угла здания, координаты которой сняты с плана |
|
|
|
|
В3 |
5,190 |
52,000 |
351°22’ |
7,674 |
50,652 |
|||||||||||
|
|
|
|
|
Формулы: Хс=∆х·cosα + ∆у·sinα Yс=-∆х·sinα + ∆у·cosα Контроль: Хсn-1 – Хсn = ∆Хср Yсn-1 – Yсn = ∆Yср ∆Хср, ∆Yср – строительные размеры |
||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||
