5.3 Криволінійні об’єкти
5.3.1 Сплайн
Сплайн –
це згладжена крива, що проходить через
заданий набір точок. Викликається з
головного меню командою Креслення
→ Сплайн
або натисканням на піктограму Сплайн
панелі інструментів Креслення.
Сплайни застосовуються для малювання
кривих довільної форми, наприклад
горизонталей у геоінформаційних
системах, або плавних окреслень різних
тіл, таких як корпус корабля, кузов
автомобіля тощо. Сплайн будується шляхом
вказівки координат визначальних точок
і може бути замкнутим (рис.20).
Запити команди Сплайн:
Перша точка
Наступна точка
Наступна точка або [Замкнути/Допуск] < дотична на початку >:
Замкнути (Close) – остання точка сплайну буде поєднана з його першою точкою. При цьому слід вказати напрям дотичної в початковій точці сплайну (Вкажіть напрямок). Це робиться за допомогою миші або простим натисканням клавіші Enter (напрямок за замовчуванням)
Допуск (Fit Tolerance) – вказати допустиме відхилення сплайну від заданих точок (за замовчуванням допуск дорівнює 0, ф його збільшення призводить до побудови більш гладких сплайнів)
Якщо після введення декількох точок сплайну натиснути Enter, то побудова завершиться і буде активована опція Дотична в початковій точці (Start tangent), а потім – у кінцевій, якщо початок і кінець сплайну не співпадають
Рис.20 Приклад використання команди Сплайн
5.3.2 Коло
Викликається з головного
меню командою Креслення
→ Коло
або натисканням на піктограму Коло
панелі інструментів Креслення.
Запити команди Коло (за замовчуванням коло будується по центру і радіусу):
Центр кола (або одну з опцій 3T/2T/ДДP)
Радіус (або Діаметр) кола
Ключі (опції) команди Коло:
ЗТ – коло по трьох точках, що лежать на ньому
перша точка кола
друга точка кола
третя точка кола
2Т – коло по двох точках, що лежать на діаметрі
першу/ПЕРША/ кінцева точка діаметра
друга кінцева точка діаметра
ДДР – коло по двом дотичним і радіусу
точка на об'єкті, що задає першу дотичну
точка на об'єкті, що задає другу дотичну
радіус кола

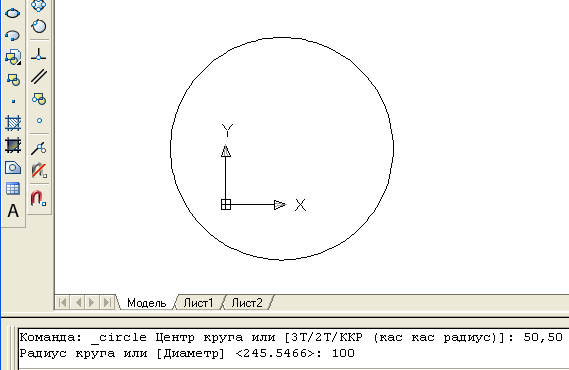

Приклад 1. Побудувати коло з центром в точці (50, 50) і радіусом 100 (рис.22).

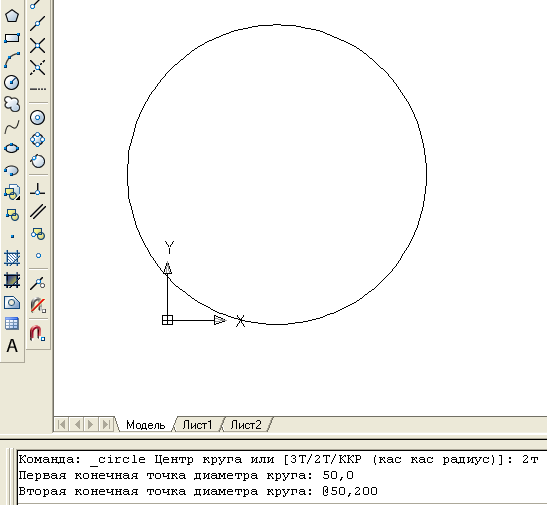

Приклад 2. Побудувати коло по двом точкам діаметру, координати яких відповідно (50, 0) і (50, 200) (рис.23).
Рис.22 Приклад побудови кола з центром в заданій точці і визначеного радіусу
Рис.23 Приклад побудови кола по двом точкам діаметру
5.3.3 Дуга
Викликається з головного
меню командою Креслення
→ Дуга
або натисканням на піктограму Дуга
панелі інструментів Креслення.

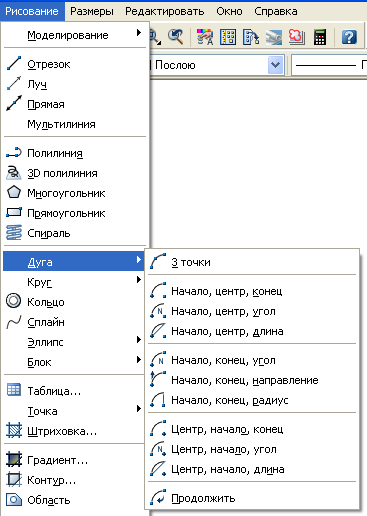

Перелік варіантів побудови дуг представлений на рис.24:
по трьом точкам, що не лежать на одній прямій;
по початковій точці, центру і кінцевій точці;
по початковій точці, центру і куту (задається початкова точка і центр, чим визначається радіус дуги; потім вказується внутрішній кут між двома радіусами уявного сектора, до якого належить дуга);
по початковій точці, центру і довжині (задається початкова точка, центр, и довжина хорди - відстань по прямій між початковою і кінцевою точками дуги);
по початковій точці, кінцевій точці і куту (задаються початкова и кінцева точки дуги, і вказується внутрішній кут між радіусами уявного сектора);
по початковій точці, кінцевій точці і напрямку (задаються початкова и кінцева точки дуги, і вказується напрямок дотичної до початкової точки);
по початковій точці, кінцевій точці і радіусу;
по центру, початковій і кінцевій точці (аналогічно варіанту 2, але параметри задаються в іншому порядку);
по центру, початковій точці і куту (аналогічно варіанту 3, але параметри задаються в іншому порядку);
по центру, початковій точці і довжині (аналогічно варіанту 4, але параметри задаються в іншому порядку);
продовжити - побудова дуги починається в останній точці, що задана на кресленні; для завершення побудови дуги необхідно вказати її кінцеву точку.
Рис.24 Варіанти побудови дуг
За замовчуванням побудова дуги виконується шляхом вказівки трьох точок: початкової, проміжної і кінцевої, і проти часової стрілки.
5.3.4 Еліпс
Еліпс - це
сплющене коло. Викликається з головного
меню командою Креслення
→ Еліпс
або натисканням на піктограму Еліпс
панелі інструментів Креслення.
Існує 3 варіанти побудови:
по центру - побудова повного еліпса завданням його центру і кінців малої і великої вісі ;
вісь, кінець - побудова повного еліпса завданням однієї вісі і кінця другої;
дуга - побудова еліптичної дуги (частини еліпса).

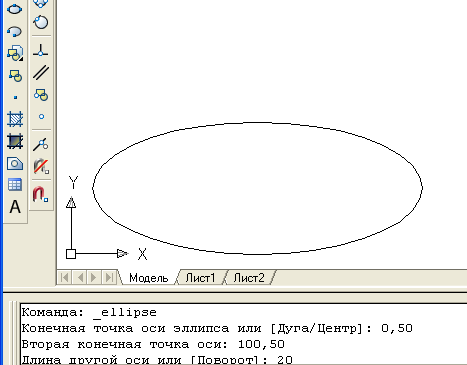

Приклад. Побудувати еліпс по кінцевим точкам першої осі і половині довжини другої осі. Координати кінцевих точок відповідно (0, 50) і (100, 50), а половина довжини дорівнює 20 (рис.25).
Рис.25 Приклад побудови еліпсу по кінцевим точкам першої осі і половині довжини другої осі
