2. Жұмыстың орындалу реті

2.1. Оптикалық орындыққа 3 суретте көрсетілген оптикалық сұлбаны жинаңыздар.

2.2. Маустың оң кнопкасын басып бекіткіш бойындағы фильтрдің бір түсін таңдаңыздар және пультағы “пуск” кнопкасымен жұмысты қосыңыз.

2.3. Юнгтың қос саңылауын бейне қабылдағышынан 1 м қашықтыққа орналастырыңыз (3 сурет).

2.4. Қос саңылауға маусты дәлдеп қойған соң басып қасиеттер терезесінен саңылаулар арасындағы қашықтықты монитордан 4-6 интерференциялық максимум көрінетіндей таңдаңыздар.

2.5. Қос саңылаудың бейне қабылдағышына қатысты үш орналасуы үшін интерференциялық максимумдердің (немесе минимумдердің) арасындағы қашықтықты өлшеп 1 кестеге жазыңыздар.

2.6. Есептеу үшін (4) формуланы қолданып қос саңылаудың бейне қабылдағышына қатысты үш орналасуы үшін толқын ұзындықтарын анықтау.

2.7. Фильтрлердің басқа терезелері үшін 2.2 –2.6 пункттерін қайталаңыздар.

Орындалған жұмыс бойынша қорытынды жасаңыз.

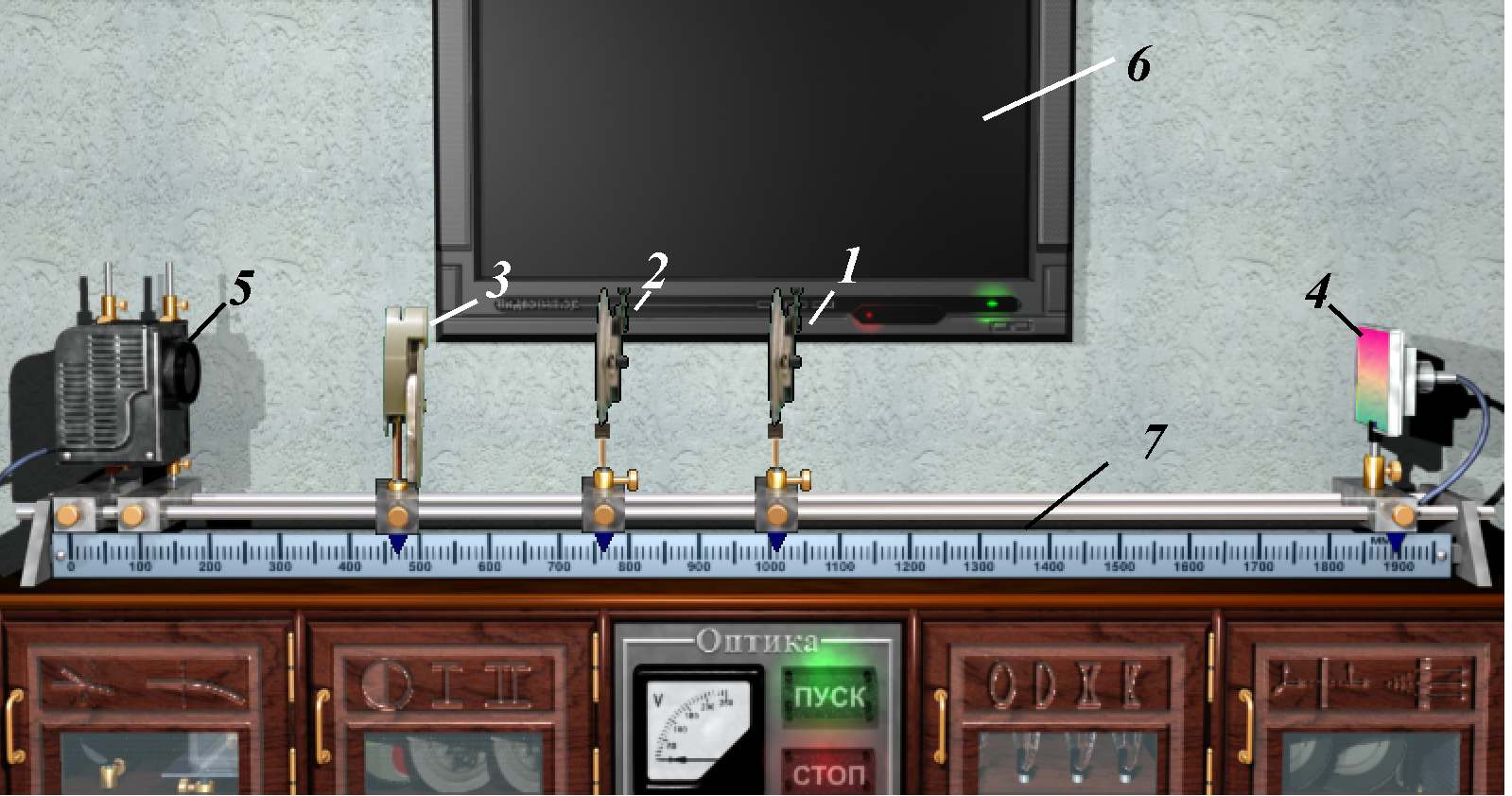

3 Сурет.

1 – екі вертикаль саңылаулар, 2 – когерентті толқындардың көзі болатын вертикаль саңылау, 3 – Төрттүсті фильтр, 4 – Матрицалық бейне қабылдағышы (ПЗС), 5 – жарықтандырғыш, 6 –қабылдағышта интерференциялық бейнені көрсетін монитор, 6 - өлшеуіш сызғыш, 7 – сызғышы бар оптикалық орындық.

№1 кесте

Жасыл фильтр
№	Саңылаулардан бейне қабыл-дағышына дейінгі қашықтық L	Саңылаулардың арасындағы қашықтық d	Интерференциялық максимумдер арасындағы қашықтық l
1
2
3
	орташа мәні			=
Сары фильтр
№	Саңылаулардан бейне қабыл-дағышына дейінгі қашықтық L	Саңылаулардың арасындағы қашықтық d	Интерференциялық максимумдер арасындағы қашықтық l
1
2
3
	орташа мәні			=
Қызыл фильтр
№	Саңылаулардан бейне қабыл-дағышына дейінгі қашықтық L	Саңылаулардың арасындағы қашықтық d	Интерференциялық максимумдер арасындағы қашықтық l
1
2
3
	орташа мәні			=
Көк фильтр
№	Саңылаулардан бейне қабыл-дағышына дейінгі қашықтық L	Саңылаулардың арасындағы қашықтық d	Интерференциялық максимумдер арасындағы қашықтық l
1
2
3
	орташа мәні			=
