2.2. Логическая модель бд в eRwin с атрибутами без избыточных связей

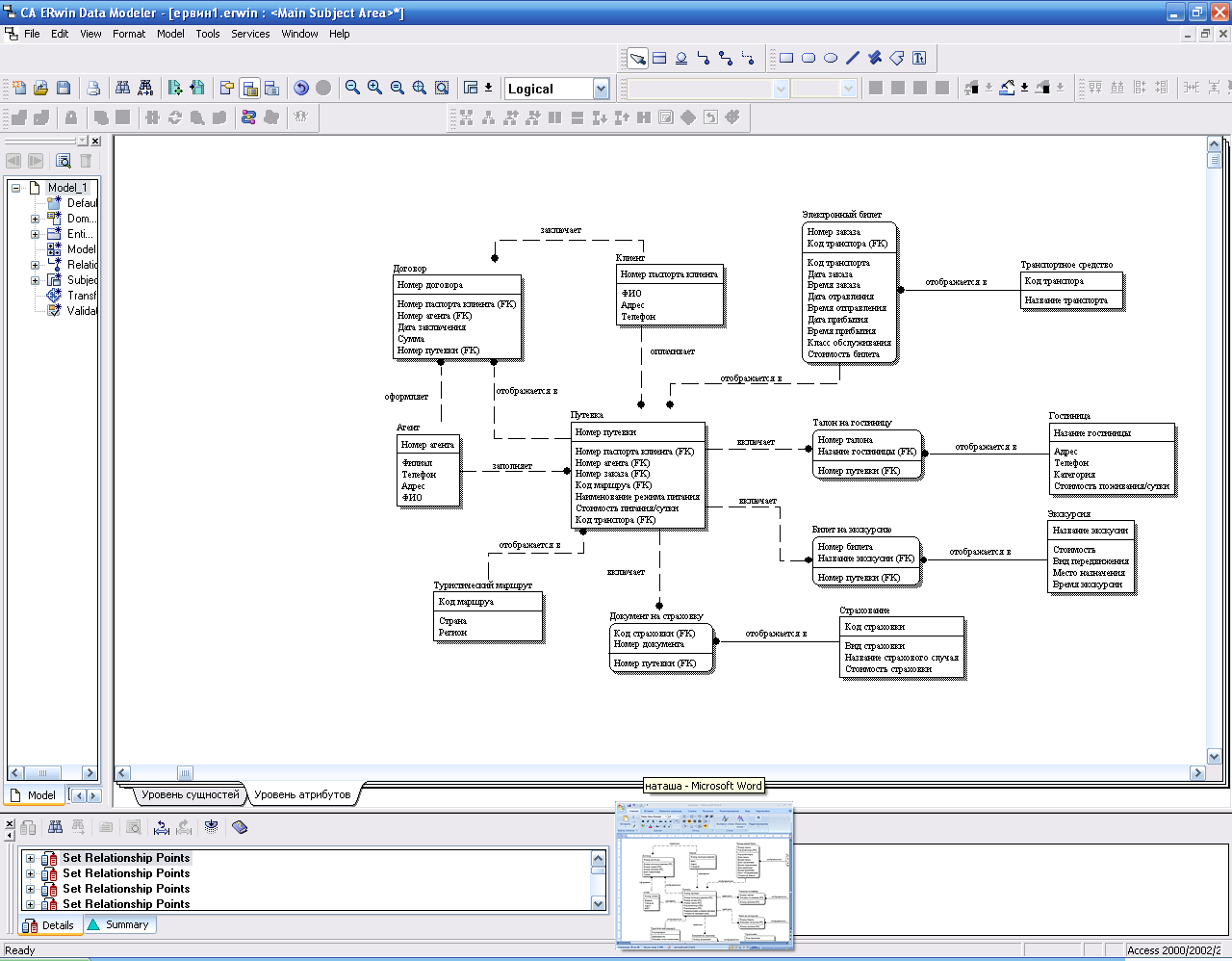

На рисунке 13 представлена логическая модель туристической фирмы.
Рисунок 13 – Логическая модель с атрибутами без избыточных связей
2.3. Таблица сущностей
Таблица 1 - Описание сущностей.
№ |
Название |
Атрибуты |
Ключ |
Тип данных |
Условия использования |
Обязательная запись |
1. |
Клиент |
Номер паспорта клиента |
Первичный (PK) |
Long Int |
|
+ |
ФИО |
|
Text(20) |
|
+ |
||
Адрес |
|
Text(20) |
|
+ |
||
Телефон |
|
Long Int |
|
+ |
||
2. |
Агент |
Номер агента |
Первичный (PK) |
Long Int |
|
+ |
Филиал |
|
Text(20) |
|
+ |
||
ФИО |
|
Text(20) |
|
+ |
||
Адрес |
|
Text(20) |
|
+ |
||
Телефон |
|
Long Int |
|
+ |
||
3. |
Путевка |
Номер путевки |
Первичный (PK) |
Long Int |
|
+ |
Номер паспорта клиента |
Внешний (FK) |
Long Int |
|
+ |
||
Номер агента |
Внешний (FK) |
Long Int |
|
+ |
||
Код маршрута |
Внешний (FK) |
Long Int |
|
+ |
||
Номер заказа |
Внешний (FK) |
Long Int |
|
|
||
Код транспорта |
Внешний (FK) |
Long Int |
|
|
||
Наименование режима питания |
|
Text(20) |
|
|
||
Стоимость питания в сутки |
|
Long Int |
|
|
||
4. |
Договор |
Номер договора |
Первичный (PK) |
Long Int |
|
+ |
Номер паспорта клиента |
Внешний (FK) |
Long Int |
|
+ |
||
Номер агента |
Внешний (FK) |
Long Int |
|
+ |
||
Номер путевки |
Внешний (FK) |
Long Int |
|
+ |
||
Дата заключения |
|
Date/ Time |
|
+ |
||
Сумма |
|
Long Int |
|
+ |
||
5. |
Туристический маршрут |
Код маршрута |
Первичный (PK) |
Long Int |
|
+ |
Страна |
|
Text(20) |
|
+ |
||
Регион |
|
Text(20) |
|
+ |
||
6. |
Электронный билет |
Номер заказа |
Первичный (PK) |
Long Int |
|
+ |
Код транспорта |
Внешний (FK) |
Long Int |
|
+ |
||
Дата заказа |
|
Date/ Time |
|
+ |
||
Время заказа |
|
Date/ Time |
|
+ |
||
Дата отправления |
|
Date/ Time |
|
+ |
||
Время отправления |
|
Date/ Time |
|
+ |
||
Дата прибытия |
|
Date/ Time |
|
+ |
||
Время прибытия |
|
Date/ Time |
|
+ |
||
Класс обслуживания |
|
Text(20) |
|
+ |
||
Стоимость билета |
|
Long Int |
|
+ |
||
7. |
Транспортное средство |
Код транспорта |
Первичный (PK) |
Long Int |
|
+ |
Название транспорта |
|
Text(20) |
|
+ |
||
8. |
Гостиница |
Название гостиницы |
Первичный (PK) |
Text(20) |
|
+ |
Адрес |
|
Text(20) |
|
+ |
||
Телефон |
|
Long Int |
|
+ |
||
Категория |
|
Text(20) |
|
+ |
||
Стоимость проживания в сутки |
|
Long Int |
|
|
||
9. |
Талон на гостиницу |
Номер талона |
Первичный (PK) |
Long Int |
|
+ |
Название гостиницы |
Внешний (FK) |
Text(20) |
|
+ |
||
Номер путевки |
Внешний (FK) |
Long Int |
|
+ |
||
10. |
Экскурсия |
Название экскурсии |
Первичный (PK) |
Text(20) |
|
+ |
Стоимость |
|
Long Int |
|
+ |
||
Вид передвижения |
|
Text(20) |
|
+ |
||
Место назначения |
|
Text(20) |
|
+ |
||
Время экскурсии |
|
Date/ Time |
|
+ |
||
11. |
Билет на экскурсию |
Номер билета |
Первичный (PK) |
Long Int |
|
+ |
Название экскурсии |
Внешний (FK) |
Text(20) |
|
+ |
||
Номер путевки |
Внешний (FK) |
Long Int |
|
+ |
||
12. |
Страхование |
Код страховки |
Первичный (PK) |
Long Int |
|
+ |
Вид страховки |
|
Text(20) |
|
+ |
||
Название страхового случая |
|
Text(20) |
|
+ |
||
Стоимость |
|
Long Int |
|
+ |
||
13. |
Документ на страховку |
Номер документа |
Первичный (PK) |
Long Int |
|
+ |
Код страховки |
Внешний (FK) |
Long Int |
|
+ |
||
Номер путевки |
Внешний (FK) |
Long Int |
|
+ |
