12.2 Выводы о преимущества цифровой обработки радиосигнала перед аналоговой
стабильность параметров обработки. Если стабильность частоты настройки и в аналоговых приемниках с синтезаторами частоты достаточно высока, то характеристики смесителей, фильтров и демодуляторов изменяются от времени и температуры;
возможность автоматической адаптации к условиям приема и характеру сигнала, состоящей в оптимизации структуры, характеристик и параметров приемника и всех устройств, входящих в приемный комплекс;
способность работать как с традиционными, так и с новыми видами модуляции, с кодированными сигналами и сигналами с временным и частотным уплотнением каналов при приемлемых масса/габариты/стоимость показателях (при чисто аналоговой обработке эти показатели катастрофически возрастают при усложнении модуляции);
сокращение времени настройки, возможность работы с прыгающей частотой за счет новых подходов к построению гетеродина (синтезатора частоты), получения за счет цифровой обработки сигнала ПЧ с широкой полосой панорамы спектра диапазона принимаемых частот и цифрового анализа этого спектра;
многоканальность с идентичными характеристиками каналов. Реализация принципа: один приёмник - много каналов приёма,
возможность мониторинга спектра принимаемых частот. Эта функция реализовывалась с помощью дорогостоящих панорамных приставок. При цифровой обработке радиосигнала функция мониторинга спектра реализуется сигнальными процессорами с помощью БПФ различной длины и статистической обработки спектра;
новые возможности при встраивании приемника в вычислительный обрабатывающий комплекс. Если ранее аналоговые приемники могли лишь управляться от компьютера (перестройка частоты, управление усилением и фильтрами, выбор демодулятора), то теперь в компьютер вводится цифровой поток данных из приемника, предназначенный для дальнейшей обработки и/или запоминания. Сам же приемник может быть выполнен в виде модуля, встраиваемого в крейт вычислительного комплекса или ПЭВМ;
снижение массы, габаритов и схемотехническое упрощение, и, как следствие, существенное повышение надежности;
снижение цены по сравнению с аналоговым приемником из-за большей технологичности и небольшого количестве и невысокой цены компонентов при массовом производстве.
Лекция № 13
Тема лекции:
«Общие сведения про цифровое радиоприемное устройство»
План лекции
13.1 Цифровой радиоприем
13.2 Формирование сигналов
13.3 Методы и технологии обработки сигналов
13.4 Обработка аналоговых и цифровых сигналов
13.5 Пример реализации
Литература
Побережский Е. С. Цифровые радиоприемные устройства. – М.: Радио и связь, 1987г. – 184 с.
Интернет
Содержание лекции
13.1 Цифровой радиоприем
Стремительное развитие микроэлектронной цифровой и аналого-цифровой элементной базы и появление новых компонентов позволяет выполнить высококачественный приёмник на основе цифровых принципов обработки радиосигнала.
Цифровая обработка сигнала в приёмных системах может быть использована с того места радиотракта, где частота сигнала понижается настолько, чтобы можно было без потерь дискретизировать сигнал с помощью АЦП и обработать затем отсчёты сигнала цифровым сигнальным процессором или специализированным процессором. При этом наиболее выгодной с точки зрения цифровой обработки сигнала является обработка сигнала на нулевой ПЧ (на видеочастоте). При этом частота дискретизации, и, соответственно, скорость потока данных, поступающих на сигнальный процессор, являются минимально возможными, и сигнальный процессор больше времени может посвятить собственно обработке сигнала, чем операциям ввода отсчётов сигнала. Схема обработки при этом должна быть квадратурной.
Структура цифрового приемника:

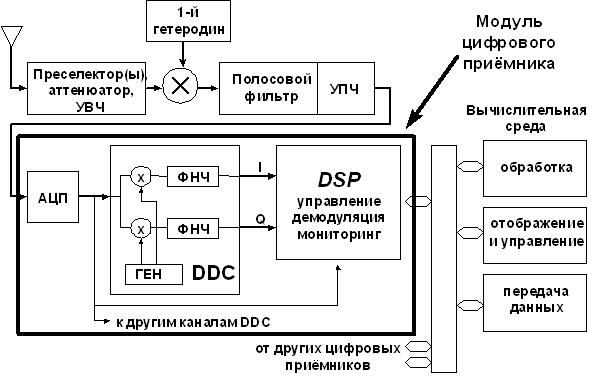

Рис. 13.1 Один канал цифрового приемного многоканального комплекса
На рисунке изображена структурная схема одного канала современного приёмного многоканального комплекса, в котором использованы современные технические решения в области цифровой обработки радиосигнала на ПЧ.
АЦП преобразует аналоговый сигнал, поступающий с выхода широкополосной ПЧ, в цифровой поток отсчётов и дальнейшая обработка выполняется цифровым образом.
Основные элементы цифровой части приёмника сосредоточены в модуле цифрового приёмника. Этот модуль производит канальную фильтрацию и демодуляцию сигнала. Модуль может обрабатывать один или несколько каналов приёма. Основные компоненты модуля - высокочастотный АЦП, цифровой квадратурный понижающий преобразователь DDC(их может быть несколько) и сигнальный процессор(процессоры).
Кроме перечисленных функций, модуль цифрового приёмника может производить мониторинг спектра входного сигнала с помощью БПФ.
С выхода модуля информационный поток демодулированных данных от одного или нескольких каналов прёма поступает в вычислительную среду для дальнейшей обработки. В эту вычислительную среду поступают данные и от других аналогичных приёмных модулей, которые подключены к выходу ПЧ аналоговых приёмных трактов других диапазонов.
В модуле цифрового приёмника отсчёты с выхода АЦП обрабатываются специализированным сигнальным процессором DDC (Digital Down Converter). Функции этого процессора - преобразование информативного спектра частот в область низких (нулевых) частот, квадратурная фильтрация и децимация отсчётов сигнала. По реализуемым функциям - это цифровой приёмник прямого преобразования. DDC имеет два перемножителя, генератор отсчетов SIN и COS, идентичные каналы НЧ децимирующих фильтров. Частота настройки внутреннего генератора может изменяться в диапазоне от 0 до 25МГц (до половины тактовой частоты DDC). Частота среза фильтров изменяется от сотен Гц до сотен кГц. Процессор производит децимацию отсчётов сигнала для того, чтобы скорость потока данных с выхода DDC была сообразна ширине спектра выходного сигнала.

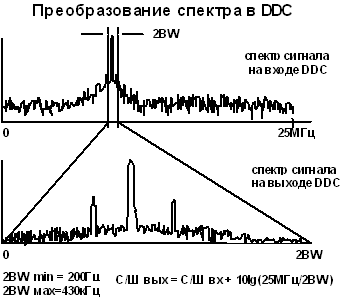

Рис. 13.2 Преобразование спектра сигнала АЦП DDC генератором
Здесь показано преобразование спектра сигнала с выхода АЦП, производимое DDC. Следует отметить, что на выходе DDC отношение Сигнал/Шум выше, чем на входе, из-за эффекта процессорного усиления. Возрастание отношения Сигнал/Шум весьма значительное и составляет 20-40дБ.
Главная цель обработки сигналов заключается в необходимости получения содержащейся в них информации. Эта информация обычно присутствует в амплитуде сигнала (абсолютной или относительной), в частоте или в спектральном составе, в фазе или в относительных временных зависимостях нескольких сигналов.
Как только желаемая информация будет извлечена из сигнала, она может быть использована различными способами. В некоторых случаях желательно переформатировать информацию, содержащуюся в сигнале.
В частности, изменение формата сигнала происходит при передаче звукового сигнала в телефонной системе с многоканальным доступом и частотным разделением (FDMA). В этом случае используются аналоговые методы, чтобы разместить несколько голосовых каналов в частотном спектре для передачи через радиорелейную станцию СВЧ диапазона, коаксиальный или оптоволоконный кабель.
В случае цифровой связи аналоговая звуковая информация сначала преобразуется в цифровую с использованием АЦП. Цифровая информация, представляющая индивидуальные звуковые каналы, мультиплексируется во времени (многоканальный доступ с временным разделением, TDMA) и передается по последовательной цифровой линии связи (как в ИКМ - системе).
Еще одна причина обработки сигналов заключается в сжатии полосы частот сигнала (без существенной потери информации) с последующим форматированием и передачей информации на пониженных скоростях, что позволяет сузить требуемую полосу пропускания канала. В высокоскоростных модемах и системах адаптивной импульсно - кодовой модуляции (ADPCM) широко используются алгоритмы устранения избыточности данных (сжатия), так же как и в цифровых системах мобильной связи , системах записи звука MPEG, в телевидении высокой четкости (HDTV).
Промышленные системы сбора данных и системы управления используют информацию, полученную от датчиков, для выработки соответствующих сигналов обратной связи, которые, в свою очередь, непосредственно управляют процессом. Обратите внимание, что эти системы требуют наличия как АЦП и ЦАП, так и датчиков, устройств нормализации сигнала (signal conditioners) и DSP (или микроконтроллеров).
В некоторых случаях в сигнале, содержащем информацию, присутствует шум, и основной целью является восстановление сигнала. Такие методы, как фильтрация, автокорреляция, свертка и т.д., часто используются для выполнения этой задачи и в аналоговой, и в цифровой областях.
Целями обработки сигналов являются:
Извлечение информации о сигнале (амплитуда, фаза, частота, спектральные составляющие ,временные соотношения)
Преобразование формата сигнала (телефония с разделением каналов FDMA, TDMA, CDMA)
Сжатие данных (модемы, сотовые телефоны, телевидение HDTV, сжатие MPEG)
Формирование сигналов обратной связи (управление промышленными процессами )
Выделение сигнала из шума (фильтрация, автокорреляция, свертка)
Выделение и сохранение сигнала в цифровом виде для последующей обработки (БПФ)
