Розрахунково-монтажна схема трубопроводів теплової мережі

2. Газопостачання

  1. Приклад розрахунку системи газопостачання

Умова: Запроектувати систему газопостачання житлового району м. Сімферополь, генплан якого наведено на мал.2.1. Дані про забудову, чисельність населення у кварталах, витрати теплоти на потреби теплопостачання, кліматологічні характеристики взяти з раніше виконаного розділу проекту по теплопостачанню. Джерелом газу є газорозподільна станція, яка знаходиться у західній частині району. Гідравлічний розрахунок газопроводів виконати за допомогою номограм.

Рішення.

1. Структурна схема газової мережі

У проекті прийнята двоступенева система газопостачання: перша ступінь - газопроводи високого тиску (Р=0,7 МПа), друга ступінь - газопроводи низького тиску (Р=0,103 МПа). Для підвищення надійності системи газопроводів високого і низького тиску виконуються кільцевими. Для газопостачання всього житлового району прийнято одне джерело високого тиску - ГРС.

Також прийнято, що у районі знаходяться як великі підприємства комунально-побутового обслуговування населення (лікарня, механізована пральня, лазня, хлібозавод), так і малі.

Теплопостачання групи кварталів I (1-поверхова забудова) відбувається від індивідуальних малометражних котлів, які працюють на газовому паливі, всі інші групи кварталів району - від РОК, причому в групі кварталів IІ (5-поверхова забудова) для гарячого водопостачання житлових будинків у квартирах встановлені проточні газові водонагрівачі.

  1. Розрахункові витрати газу

Витрати газу визначають окремо для кожної з категорій споживачів по групам кварталів однакової забудови району.

2.1. Господарсько-побутові потреби населення

Витрати газу визначають в залежності від питомих норм витрати теплоти і чисельності жителів згідно формул:

, млн.м3/рік (2.1)

де N - чисельність населення, чол.; q - норма витрати теплоти, МДж/чол.рік (додаток 10), Qрн -нижча теплота спалювання природного газу, МДж/м3 (при відсутності відомостей про хімічний склад газу, нижчу теплоту його спалювання приймають рівною 34 МДж/м3).

Нормативну річну витрату теплоти для населення приймають окремо для груп кварталів з системами гарячого водопостачання:

  1. центральною (5- і більше поверхові житлові будинки) - у квартирах встановлені тільки газові плити для приготування їжі, q = 2800 МДж/чол.рік;

  2. місцевою (3, 4- поверхові житлові будинки) - у квартирах встановлені газові плити i водонагрівачі для гарячого водопостачання, q=8000МДж/чол.рік.

  3. при відсутності гарячого водопостачання (1, 2-поверхові житлові будинки) - q = 4600 МДж/м3.

Максимальну (розрахункову) годинну витрату газу визначають як частку piчної

, м3/год (2.2)

де Кmax - коефіцієнт годинного максимуму; знаходять диференційовано для кожної групи житлових кварталів в залежності від чисельності населення (додаток 11).

Результати розрахунку наведені у таблиці 2.1.

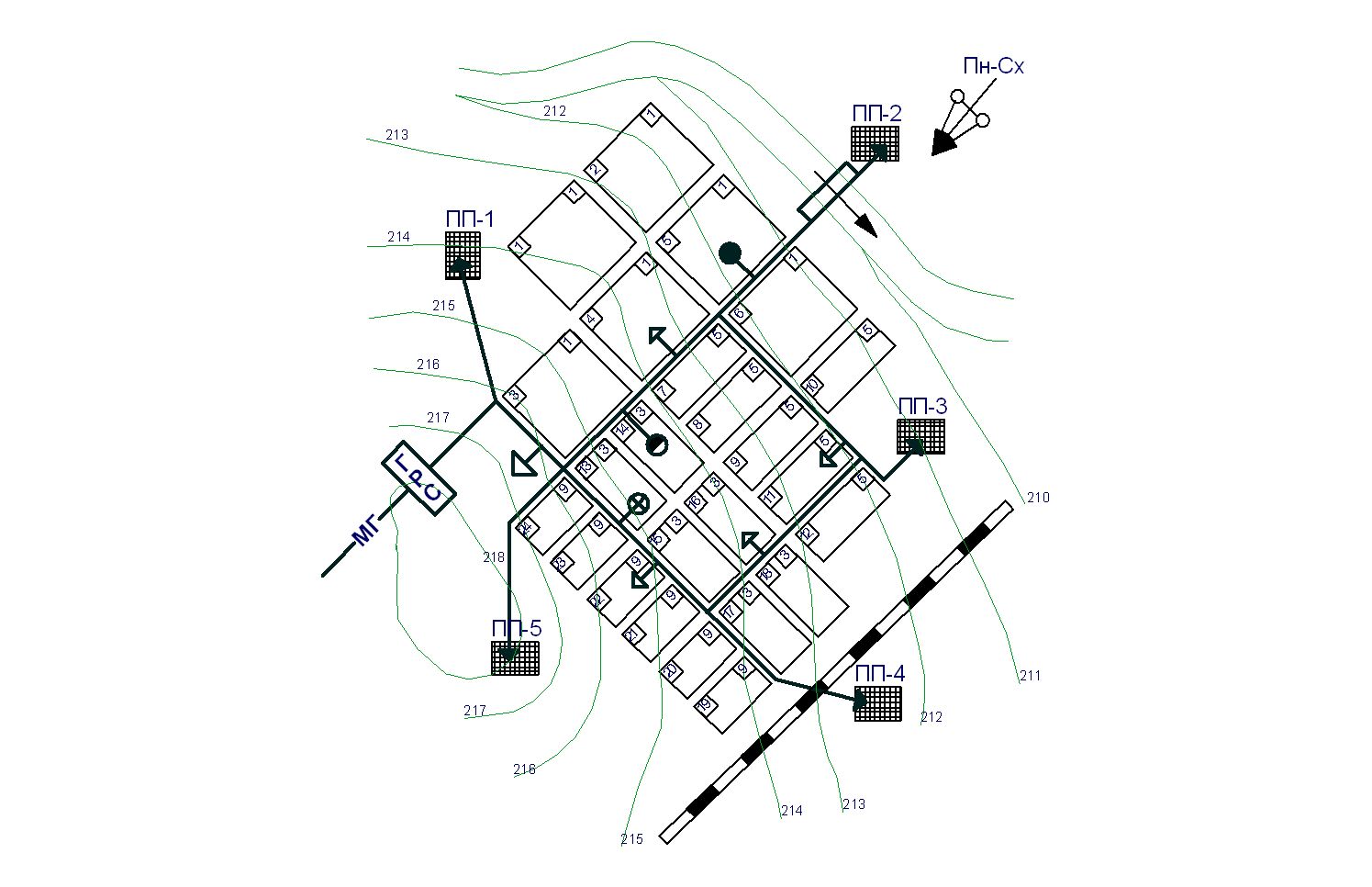

Генеральна схема газопостачання житлового району

Мал.2.1

Таблиця 2.1

Витрати газу на господарсько-побутові потреби населення

групи

кварталів

Кількість поверхів

n

Кількість населення N, чол.

Питома витрата теплоти на одного спожив. Qo, МДж/чол.рік

Річні витрати газу VpГП, м3/рік

Коефіцієнт годинної нерівномірності витрати газу kmax

Макс. годинна витрата газу VГП, м3/год

I

1

7944

4600

1074777

2175

495

II

5

5078

2800

418189

2100

200

III

3

4032

8000

948706

2075

458

IV

9

4782

2800

393812

2100

188

Всього

21836



2835484



1341

Примітка: коефіцієнт kmax визначається в залежності від кількості населення у кожній групі кварталів (див. додаток 11).
