6)Подставка
7)объектив
8)окуляр
9)крышка коробки уровня с зеркалом
Поверки нивелира 3н-2 кл
Ось круглого уровня должна быть параллельна оси вращения нивелира.
Подъемными винтами приводим пузырек круглого уровня на середину, затем прибор поворачиваем на 180. Пузырек уровня должен остаться на месте. Если пузырек уровня остается на середине, то условие выполняется. Если пузырек отклоняется, то делаем исправление уровня: винтами перемещаем пузырек уровня к середине на половину отклонения. Затем с помощью подъемных винтов прибор снова нивелируют.
Результат:
Анализ:
Вывод:
Поверка работы компенсатора.
Ось цилиндрического уровня и визирная линия трубы должны быть параллельны и лежать в параллельных вертикальных плоскостях - это условие называется главным условием нивелира с уровнем при трубе. Первая часть главного условия проверяется двойным нивелированием вперед. На местности забивают два колышка на расстоянии около 50 м один от другого

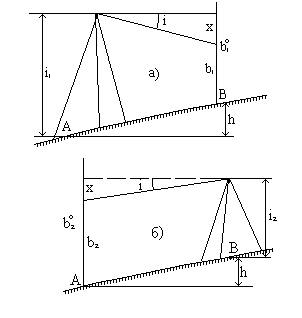

Нивелир устанавливают над точкой А так, чтобы окуляр трубы находился на одной вертикальной линии с точкой От колышка до центра окуляра измеряют высоту инструмента i1. Затем рейку ставят в точку В, наводят на нее трубу нивелира, приводят пузырек уровня в нуль-пункт и берут отсчет по рейке b1. Затем нивелир и рейку меняют местами, измеряют высоту инструмента i2, приводят пузырек уровня в нуль-пункт и берут отсчет по рейке b2.
x = 0.5*(i1 + i2) - 0.5*(b1 + b2).
Но h = - h', поэтому
Отсюда получаем:
x = 0.5*(i1 + i2) - 0.5*(b1 + b2).
В результате наших измерений, мы получили:
a=
ib=
b=
ia=
Результат:
Допуск:
Анализ:
Вывод:
Луч визирования должен быть всегда горизонтальным и перпендикулярным к основной оси нивелира.

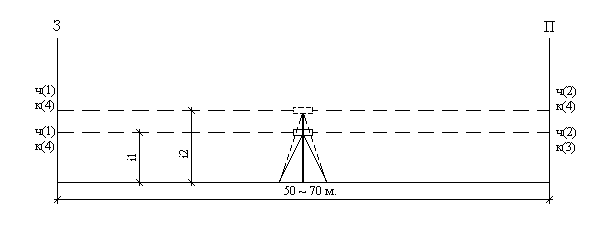

Это условие является главным для нивелира. Поверка выполняется двойным нивелированием одной и той же линии местности. В точках А и В на расстоянии 50 – 70м. друг от друга. Нивелир устанавливают по середине между точек А и В. снимаем отчеты с черной стороны задней рейки, снимаем отчеты с черной стороны передней рейке снимаем отчеты с красной стороны задней рейки, снимаем отчеты с красной стороны с передней рейки.
при
,
при допуске
5 мм.
Результат:
Затем меняем высоту прибора и повторяем снятия отчетов по вышеуказанному примеру.
при
,
, при допуске 5 мм.
Результат:
Контроль:
,
при допуске
5 мм.
Анализ:
Вывод:
Нивелирный ход
Цель работы: создание высотного обоснования на строительной площадке.
Порядок работы на станции:
Установить нивелир посередине, между точками соблюдая равенство плеч, при допуске 5 шагов.
Нивелируем прибор по круглому уровню.
Выполняем наблюдения на точке:
снимаем отчет по черной стороне задней рейки
переносим рейку на переднюю точку и снимаем отчет по черной стороне передней рейки
поворачиваем рейку красной стороной на объект и снимаем отчет по красной стороне передней рейки
переносим рейку на заднюю точку и снимаем отчет по красной стороне задней рейки.
Контроль:
По станционный:

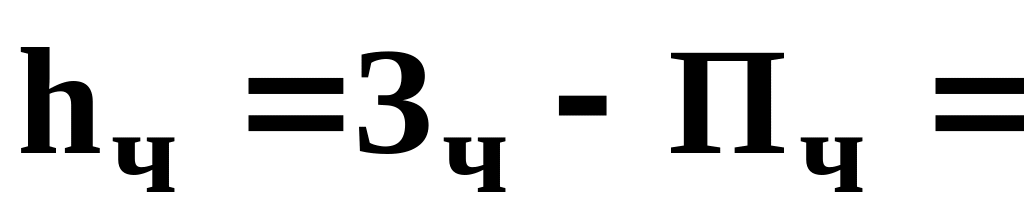

Определить пяточную норму рейки РО = к–ч
Полевой:

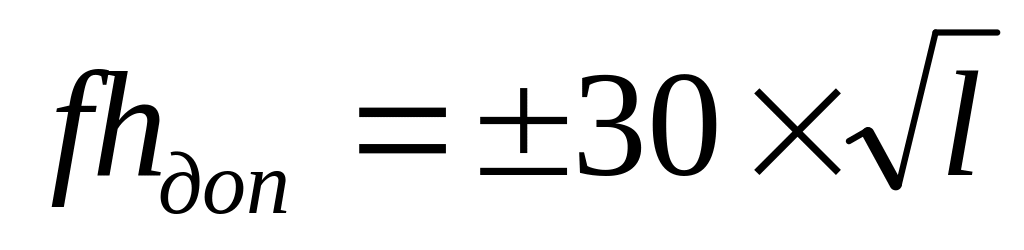

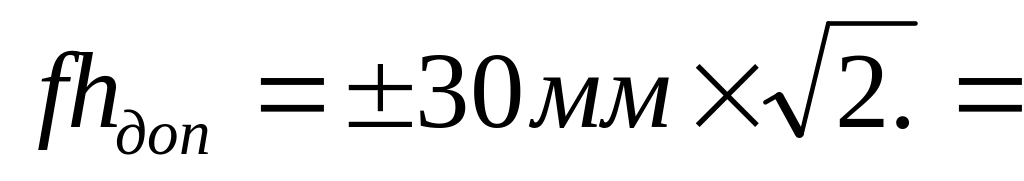

Геометрическое условие замкнутого нивелирного хода.

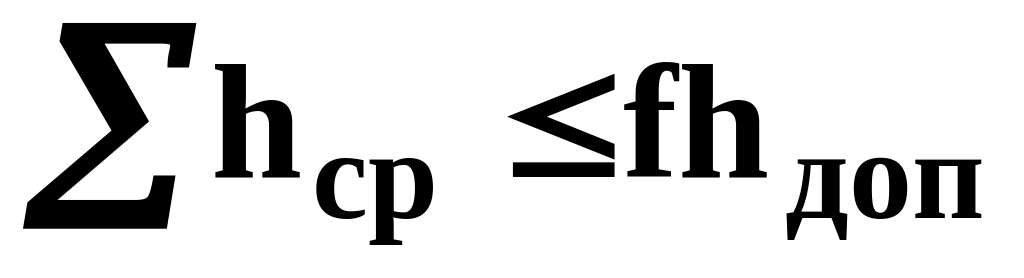

– алгебраическая сумма должна быть
равна нулю.
=
=
,
где l
– количество расстояний между
точками от Рп1 до Рп1 по кругу.
N=
Вывод: условие выполняется
