Ярославский межрегиональный колледж градостроительства и управления

ОТЧЕТ

по геодезической практике

студентов II курса специальности

группы

Руководитель практики:

^{(фамилия имя отчество)}

Бригада№

Бригадир

Пом. бригадира

Состав бригады:

Ярославль 20 г.

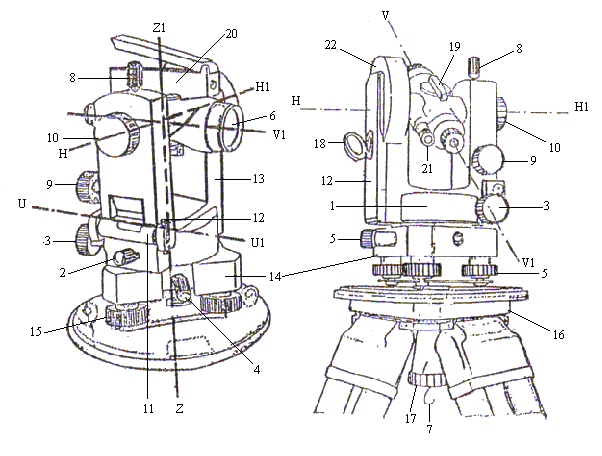

Вставить содержание устройство теодолита 4т-30п. Теодолит: геодезический прибор, предназначенный для измерения горизонтальных и вертикальных углов, азимутов и расстояний между точками.

1. горизонтальный круг 17. винт

2 .закрепительный винт ГК 18 .зеркало

3. наводящий винт алидады 19 .визир

4 .закрепительный винт лимба 20 .ориентир-буссоль

5. подъемные винты 21.микроскоп

6 .объектив 22. вертикальный круг

7 .крючок для подвеса

8 .закрепительный винт ВК U-U1 – ось цилиндрического уровня

9 .наводящий винт трубы H-H1 – горизонтальная ось

10. кремальера V-V1 – визирная ось

11.цилиндрический уровень Z-Z1 - вертикальная ось вращения

12. вертикальный круг прибора

13 .U- образная платформа

14 .лимб

15 .подъемные винты

16 .подставка

Поверки теодолита 4т-30п

Поверки: действия, которыми контролируют правильность взаимного расположения осей.

1. Поверка положения оси цилиндрического уровня.

Условие: Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна к основной оси вращения теодолита. УУ΄┴ОО´

Технология выполнения: установить уровень параллельно двум подъемным винтам подставки, вращая их в противоположных направлениях, привести пузырек уровня на середину. После этого повернуть алидаду горизонтального круга на 180° вокруг вертикальной оси. Если пузырек уровня отклонился от середины, то половину отклонения следует установить юстировочными винтами уровня, а затем повторить поверку. Поверку и юстировку следует выполнять до тех пор, пока после поворота алидады на 180° пузырек уровня будет отклоняться не более чем на 0,5 деления уровня.

Результат:

Анализ:

Вывод:

2. Поверка положения зрительной трубы.

Условие: визирная ось зрительной трубы должна бать перпендикулярна горизонтальной оси вращения зрительной трубы. ВВ´┴ГГ´

Технология выполнения: в теодолитах с односторонней системой отсчетов по лимбу ( Т5,Т15, Т30, 2Т30) на величину коллимационной ошибки угла С( отклонение от угла 90° взаимного положения горизонтальной оси вращения зрительной трубы и визирной оси) оказывает влияние эксцентриситет алидады, величина которого достигает ±Г. Для определения величины угла С в указанных теодолитах приводят ось вращения теодолита в отвесное положение, визируют на одну и туже точку, удаленную не менее чем на 50м при двух положениях вертикального круга, и получат по горизонтальному кругу разность отсчетов Л, П. Затем открепляют закрепительный винт подставки, поворачивают теодолит на 180° и снова закрепляют и наводят зрительную трубу на ту же цель при двух положениях вертикального круга, снимают показания Л, П и вычисляют коллимационную ошибку С по формуле:

, при допуске С  1

КЛ= КП=

КЛ КП=

Результат:

Анализ:

Вывод:
