5 Индивидуальные задания, выполненные в ходе учебной практике
5.1 Поверка магазина сопротивления р4831
Средство калибровки: Мультиметра Agilent 3458A. В таблице 1 приведены основные технические характеристики мультиметра.
Таблица 1 - Основные технические характеристики мультиметра Agilent 3458A.
Параметр |
Значение |
|
Тип индикации |
цифровой |
|
Выбор пределов измерений |
ручной/автоматический |
|
Исполнение |
настольный |
|
Измеряемые параметры |
|
Базовая погрешность ± 0.0008 %, 8 разрядов
24 разряда АЦП
Скорость измерений от 0.2 до 100000 в секунду
Измерение: пост./перемен. напряжение и ток, отношение постоянных напряжений, сопротивление (2/4 проводная схема), частота, период
Измерение ср. кв. значения с учетом формы сигнала (True RMS)
Рабочая полоса частот до 12 МГц
Высокое разрешение (10 нВ; 1 пА; 10 мкОм)
Авто удержание, мин/макс/среднее; дБ/дБм; допусковый контроль;
∆-измерения, память (20 кб, 75000 отсчетов)
Режимы запуска измерений: непрерывно, однократный, внешний, программно, задержка запуска
Автоматическая установка нуля
Интерфейс КОП
Время прогрева для обеспечения погрешностей 4 часа
Габаритные размеры 502 × 425 × 88 мм
Масса 12 кг
Напряжение питания 100 В / 120 В / 220 В / 240 В. 45-65 Гц. 360-440 Гц
Наименование СИ: Магазин сопротивление Р4831 (заводской № 0929)
Назначение и область применения: Магазины сопротивления Р4831 предназначены для воспроизведения сопротивления постоянному току. Применяются в цепях постоянного тока в качестве многозначной меры электрического сопротивления.
Основные технические характеристики магазина сопротивления:
Класс точности магазина при использовании в качестве ММЭС 0,02/2x10' .
Диапазон воспроизведения сопротивления постоянному току - от начального до 111111,10 Ом ступенями через 0,01 Ом.
Среднее значение начального сопротивления (Ro) магазина (т.е. сопротивление при установке декадных переключателей магазина на нулевые показания) не превышает 0,021 Ом.
Пределы допускаемого отклонения действительного значения сопротивления от номинального значения, % рассчитывают по формуле
S=±0,02 + 2 10-6VR (1)
где Rk - наибольшее значение сопротивления магазина. Ом,
R - номинальное значение включенного сопротивления, Ом. Пределы допускаемой основной погрешности 5 в процентах от нормирующего значения в течение года со дня поверки после изготовления соответствуют значениям, вычисленным по формуле (1).
Пределы допускаемой основной погрешности в течении любого года эксплуатации (после первого года) соответствует установленному классу точности.
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха (среды) между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления, соответствуют значениям, определяемым по формуле (1).
Пределы допускаемой дополнительной погрешности магазина в процентах от номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, не превышают значения, определяемые по формуле(1).
Номинальная мощность рассеивания на одну ступень составляет: 0,001 Вт для декады 0,01 Ом; 0,01 Вт для декады 0,1 Ом; 0,05 Вт для декады 1 Ом и выше.
Максимальная мощность рассеивания на одну ступень составляет: 0,003 Вт для декады 0,01 Ом; 0,03 Вт для декады 0,1 Ом; 0,1 Вт для декады 1 Ом и выше.
Вариация начального сопротивления магазина, вызванная изменением переходных сопротивлений контактов переключающих устройств, не превышает 0,0021 Ом.
Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями магазина в рабочих условиях применения не менее 5xlO Oм.
Изоляция между корпусом и изолированные корпуса по постоянному току электрическими цепями магазина в рабочих условиях применения выдерживает в течение 1 минуты действие испытательного напряжения 2 кВ переменного тока частотой 50 Гц.
Мной был произведен осмотр прибора на отсутствие повреждений, внутренняя чистка от загрязнений и поверка магазина сопротивления. Поверка была произведена в соответствии с методикой поверки. В таблице 2 приведены данные о магазине электрического сопротивления Р4831

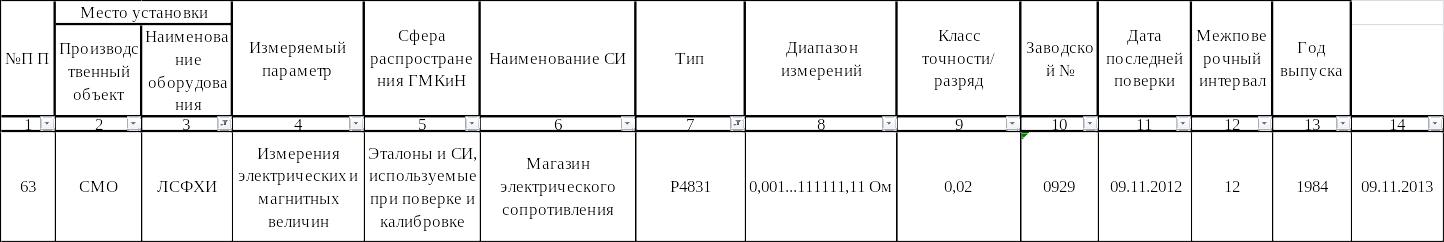

Таблица 2 – Характеристика магазина электрического сопротивления Р4831, подлежащего поверке Инженерно-технического центра.
В результате поверки было выявлено невыполнение, требований настоящих методических указаний, данный магазин сопротивления не допускается к выпуску из ремонта и в его паспорте была сделана запись о непригодности прибора.
