.6.9. Проверка прочности железобетонного ростверка под колонну.
Проверку прочности ростверка производят по первому предельному состоянию, а именно: на продавливание колонной, по наклонным сечениям при действии поперечной силы и на местное сжатие под торцами колонны. Так как пирамида продавливания полностью выходит за пределы ростверка, расчёт прочности ростверка по наклонным сечениям выполнять нет необходимости.
6.10. Расчёт осадки свайного фундамента.
Средневзвешенное расчетное значение угла внутреннего трения грунтов, находящихся в пределах длины сваи.
;
Размеры подошвы условного фундамента
Площадь условного фундамента

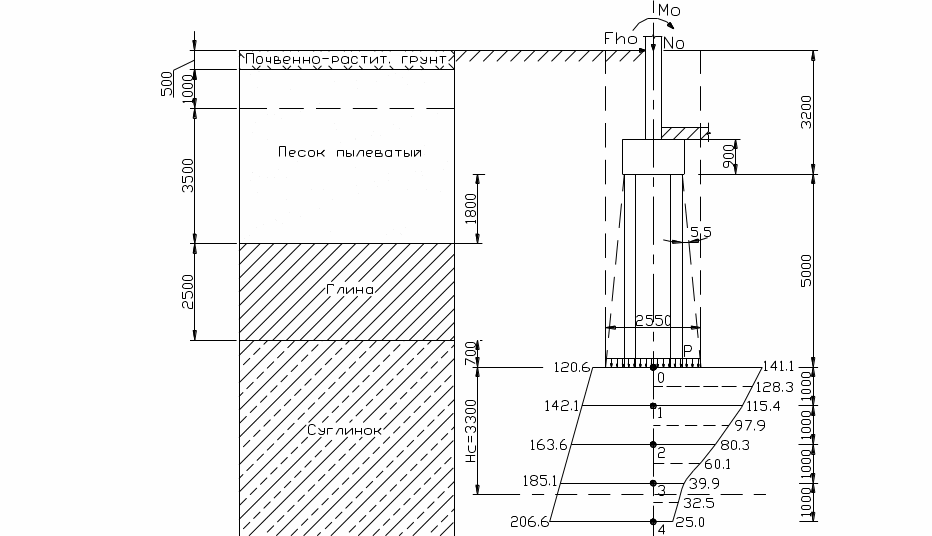

Определение осадки фундамента методом послойного суммирования.
Осадка основания S с использованием расчетной схемы в виде линейно деформируемого полупространства определяется методом послойного суммирования по формуле:
,
hi0,4 2,55=1,0м.
Вертикальное напряжение от собственного веса грунта zg на границе слоя, расположенного на глубине z от подошвы фундамента, определяется по формуле
Дополнительное вертикальное давление на основание на уровне подошвы фундамента определяют по формуле:
Дополнительные вертикальные нормальные напряжения на глубине z от подошвы фундамента по вертикали, проходящей через центр подошвы фундамента, определятся по формуле:
zp 0=p0
Нижняя граница сжимаемой толщи основания условно находится на глубине z=Hс там, где zp=0,2zg, если модуль деформации этого слоя или непосредственно залегающего под этой границей больше или равен 5 МПа.
Для удобства вычисления конечной осадки определяемые величины сведены в таблицу:
Величины, используемые при расчете осадок фундаментов
по методу послойного суммирования
Грунт |
Номер точки |
z,м |
zg |
=l/b |
=2z/b |
a |
zp |
zp i |
Ei |
Cуглинок |
0 |
0 |
120,62 |
1,1 |
0,000 |
1,00 |
141,09 |
|
22000 |
1 |
1,0 |
142,12 |
0,784 |
0,818 |
115,41 |
128,25 |
|||
2 |
2,0 |
163,62 |
1,569 |
0,482 |
80,28 |
97,85 |
|||
3 |
3,0 |
185,12 |
2,353 |
0,283 |
39,93 |
60,11 |
|||
4 |
4,0 |
206,62 |
3,137 |
0,177 |
24,97 |
32,45 |
Мощность сжимаемого слоя Нс=3,3 м. Осадку вычисляем по следующей формуле:
Осадка фундамента 1,16см меньше предельно допустимой осадки фундаментов .
