В. Расчет суженного участка подводящего трубопровода для ввода раствора реагента
Ввод раствора реагента производят в месте примыкания к смесителю двух линий водовода, подводящих исходную воду на очистную станцию.
Заданный расчетный расход воды, приходящейся на одну нитку водовода, составляет Qсут в м3/сутки, или qсек в м3/сек.
48
Принимаем диаметр водовода D по скорости движения воды υ1=1—1,2 м/сек, что отвечает данным СНиП.

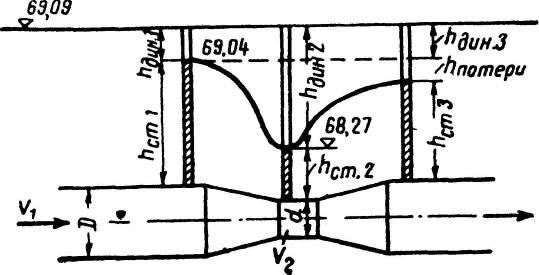

Рис. 7. Схема сужения
трубопровода для ввода раствора
реагента
где υ1 и υ2 — скорости движения воды соответственно в трубе нормального сечения и в суженной части трубопровода;
z1 и z2 — пьезометрические отметки, равные: z1=hст.1+D/2 и z2=hст.2+D/2.
Обозначим разность отметок уровней воды в пьезометрах (см. рис. 7) через h=z1—z2 и выразим скорости υ1 и υ2 через расход и площади сечений f1 и f2. Тогда
Обозначив ртношение площадей сечений m1=f1/f2 и введя коэффициент расхода μ, получим
(13)
Откуда
(13')
Потеря напора в сужении трубопровода
(14)
Величина hc должна находиться в пределах от 0,3 до 0,4 м.
49
Пример. Произвести расчет суженного участка трубопровода при расчетном расходе воды, приходящейся на одну нитку водовода, Qсут=24 000 м3/сутки или qсек =0,278 м3/сек. Диаметр водовода D=600 мм при скорости движения воды υ1=l м/сек.
Диаметр суженного участка трубы принимаем d=300 мм при скорости движения воды υ2=2,55 м/сек (рекомендуется принимать υ2 ≤ 3 м/сек).
Площади поперечных сечений трубопроводов f1=0,283 м2 и f2=0,0707 м2. Тогда т1 =0,283:0,0707=4 и μ=0,98.
По формуле (13')
Отметка рабочего уровня воды в смесителе pc =67,94 м и минимального уровня раствора реагента в расходном баке pр=68,6 м (см. рис. 7).
Потеря напора в суженном участке трубопровода по формуле (14)
Необходимое пьезометрическое давление в месте ввода раствора реагента должно составлять: p=67,94+0,8+0,3=69,04 м (где 0,8 —потери напора на свободный излив; 0,3 — потери напора в суженном участке). С учетом найденной ранее высоты гидростатического перепада h=0,77 м пьезометрическое давление в суженном участке трубопровода будет 69,04—0,77=68,27 м, т. е. ниже, чем отметка дна расходного бака на величину 68,6—68,27=0,33 м. Это вполне обеспечивает самотечное поступление раствора реагента в смеситель.
§ 13. Приготовление известкового молока
Известь характеризуется низкой растворимостью в воде, составляющей при температуре воды 20°С только 1,23 г/л. Вследствие этого приготовление раствора извести целесообразно лишь при расходе ее не более 0,25 т/сутки, так как иначе потребуется аппаратура очень больших размеров. Для приготовления насыщенного раствора извести применяют специальные сатураторы.
В большинстве случаев, когда расход извести превышает 0,25 т/сутки, практикуется приготовление известкового молока (т. е. суспензии, а не раствора). Известь доставляется в негашеном виде и направляется в известегасилки. Наиболее распространена механическая лопастная известегасилка марки С-322 производительностью 1 т/ч (размер в плане 1,77X1,75 м при высоте 1,54 м) с электродвигателем АО-42-4 (мощностью 2,8 квт,
50
После известегасилки концентрированное известковое молоко поступает в бак, где концентрация его снижается до величины не более 5%. Этот процесс должен сопровождаться непрерывным перемешиванием для поддержания частиц извести во взвешенном состоянии.
С этой целью можно применять: а) гидравлическое перемешивание при помощи циркуляционного насоса, который служит и для подачи известкового молока в дозатор; б) барботирование путем непрерывной подачи сжатого воздуха от воздуходувок (например, марки ВК-12; в) перемешивание в баках с лопастными мешалкам и, вращающимися вокруг вертикальной оси.
Емкость бака для приготовления известкового молока определяется по формуле
(15)
где Qчас — расчетный расход воды в м3/ч;
п — время, на которое заготовляют известковое молоко; принимается равным 6—12 ч;
Ди — доза извести, необходимая для подщелачивания воды; определяется по формуле (3);
bи — концентрация известкового молока (не более 5%);
γи —объемный вес известкового молока; принимается равным 1 т/м3.
Мощность электродвигателя мешалки с горизонтальными лопастями определяется по формуле
(16)
где р — объемный вес перемешиваемого раствора, равный 1000 кг/м3;
hл —высота лопасти, равная 0,25 м;
п — скорость вращения мешалки, равная 0,67 об/сек;
dо — диаметр окружности, описываемой концом лопасти; принимается равным 1,8 м;
z — количество парных лопастей на валу мешалки, равное 2;
η — коэффициент полезного-действия передаточного механизма и редуктора, равный 0,6;
ψ— коэффициент сопротивления для учета увеличения сечения струи жидкости, перемещаемой лопастью мешалки, по сравнению с высотой мешалки; коэффициент ψ зависит от отношения do/hл (табл. 20).
Таблица 20
Значение коэффициента сопротивления ψ при разных величинах отношения do/hл
do/hл |
0,5 |
1 |
2 |
5 |
10 |
ψ |
1,1 |
1,15 |
1,19 |
1,3 |
1,4 |
51
Пример. Рассчитать установку для приготовления известкового молока при Qчас=2000 м3/ч и n=8 ч. Доза извести по формуле (3) Ди=17,4 мг/л; bи=5%; γи=1 т/м3.
Емкость баков для приготовления известкового молока будет:
Принимаем два бака прямоугольной формы в плане с размерами: ширина b=2,3 м, длина l=2,5 м и высота 1,4 м (при высоте слоя известкового молока 1,05 м). Перемешивание извести с водой осуществляется сжатым воздухом.
Рассмотрим другой вариант установки для приготовления известкового молока — в цилиндрическом баке, оборудованном двумя лопастными мешалками.
Емкость бака принята также равной 6 м3.
Принимаем отношение диаметра бака к его рабочей высоте d:h=1, т. е. d=h; тогда
Скорость вращения горизонтальных лопастей мешалки вокруг вертикальной оси должна быть п=40 об/мин. Длина лопасти от оси вала lл =0,45 d=0,9 м, а полная ее длина 1,8 м.
Площадь лопастей принята из расчета 0,15 м2 на 1 м3 известкового молока в баке, т. е.
Таким образом, высота каждой лопасти будет:
При отношении dо:hл = 1,8:0,25=7,2 ψ= 1,344 (определяется по интерполяции).
Мощность двигателя мешалки
N = 0,004∙1000∙0,25∙0,673∙1,84∙2∙0,6∙1,344 ≈ 5 квт.
